2512封装贴片电阻芯片三维结构

做消费电子、工业控制板卡的结构布局时，最容易忽略的就是表贴无源器件的安装干涉问题，很多刚入行的结构工程师在做PCB叠层与外壳间距校核时，常把贴片电阻的厚度按理想值估算，实际量产时就容易出现外壳顶到元件、三防漆涂覆厚度超标、波峰焊后元件高度超差的问题，这个2512封装的贴片电阻三维模型，就是针对这类选型校核场景做的精准还原。

从实际应用场景来看，这类大封装贴片电阻多用于电源回路的电流采样、功率负载泄放、大电流通路的限流场景，相比0402、0603这类小封装电阻，2512封装的功率承载能力更强，能在不额外增加板卡占用面积的前提下，满足1W及以上的功率耗散需求，常见于开关电源输出端、电机驱动板的相电流采样、工业传感器的信号调理回路中，做板卡三维布局时，这类元件的周边需要预留足够的爬电距离，同时要避开结构件的加强筋、定位柱的投影区域，避免SMT贴装时出现吸嘴干涉、元件贴装偏移的问题。

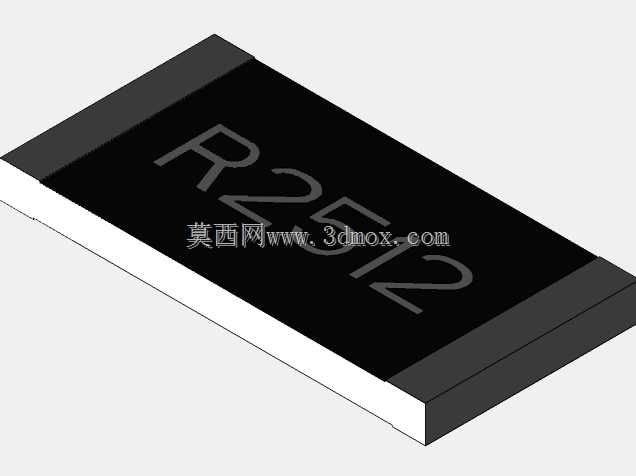

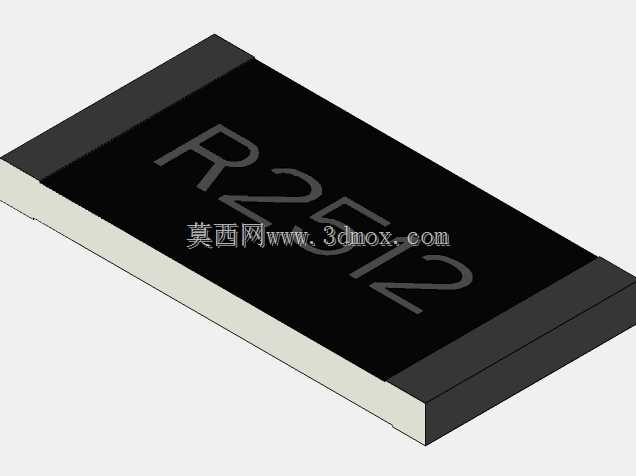

模型的外形尺寸严格按照器件实际规格做了还原，长度方向6.35mm、宽度方向3.2mm、本体高度0.55mm，电极端的尺寸、端电极与陶瓷本体的衔接台阶都做了写实处理，没有做过度简化，在做整机热仿真时，可以直接基于这个模型的外形设置对应的材料属性，陶瓷本体的导热系数、端电极的焊盘接触热阻都能直接匹配实际器件参数，不需要再额外修正模型尺寸。设计思路上完全贴合实际量产器件的结构特征，电阻本体表面的标识字符位置、端电极的金属层厚度都和实物一致，在做PCB装配干涉检查时，能精准模拟焊锡浸润后的元件实际高度，避免出现仿真时留够了间隙，实际焊接后因为焊锡厚度、元件公差导致的装配顶壳问题。

很多工程师在做板卡布局时习惯调用简化的元件模型，忽略了元件本体的边角倒角、端电极的突出尺寸，在做高密度板卡布局时，相邻元件的间距如果按简化模型计算，实际贴装时就容易出现元件之间距离不足、无法满足安规爬电要求的问题，这个模型把这些容易被忽略的细节都做了还原，不管是做结构干涉检查、热流道仿真，还是做产品的爆炸图渲染、装配工艺文档制作，都能直接调用，不需要再二次修整模型。另外在做自动化SMT产线的吸嘴选型、贴装路径仿真时，这个模型的顶面平整度、本体的重心位置都和实物一致，能准确模拟吸嘴拾取元件时的吸附效果，提前预判贴装过程中可能出现的元件偏移、吸嘴撞件问题，减少产线调试的试错成本。
