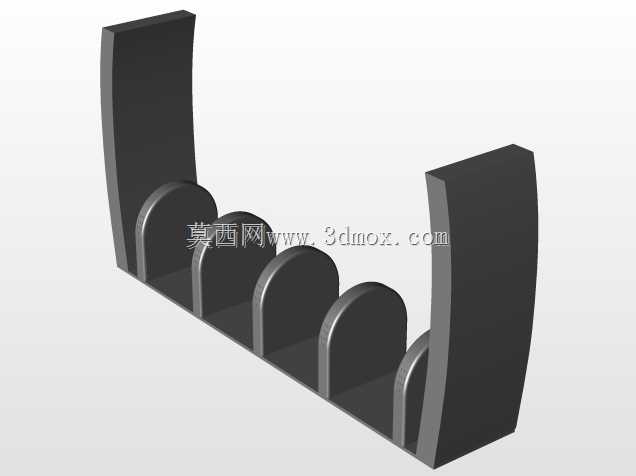

弧形多隔槽立式物料分隔托架结构

该结构件多用于生产车间工位旁的物料规整场景，也可适配实验室工具分类存放、商用展示场景的货品陈列需求，核心作用是对杆状、板状、薄型条状工件或物品做竖直方向的分隔承托，避免相邻物件相互磕碰刮擦，同时方便操作人员快速取放对应物料，减少工位整理的无效耗时。从结构设计逻辑来看，两侧采用向外微弧的立式支撑板作为主承载结构，弧形轮廓一方面提升了侧边的抗弯折强度，相比直板结构在同等材料厚度下能承受更大的侧向挤压力，另一方面也避免了直角棱边带来的磕碰风险，适配人员频繁走动的作业区域安全要求。中间均匀排布的五组半圆顶分隔立板，将内部置物空间划分为六个独立的窄槽，每个槽位的宽度经过适配，可容纳直径或厚度在适配范围内的长条类物件，分隔板顶部做圆弧过渡处理，取放物件时不会刮蹭工件表面，对于表面精度要求较高的加工件、成品工具能起到很好的防护作用。底部为一体化的平直承托底板，所有立板与底板之间采用圆角过渡连接，既减少了应力集中点，提升整体结构的抗形变能力，也避免了直角缝隙积灰积屑，日常清理维护更加便捷。在安装边界上，该结构可直接放置于水平工作台面使用，底部平整无突出结构，放置后稳定性强，不会出现晃动偏移；若需固定安装，也可在底板预留安装孔位，通过螺栓锁紧在工作台架或墙面支架上，适配不同的安装场景需求。整体结构无多余复杂构件，所有曲面与平面过渡顺滑，建模过程中可通过拉伸、倒圆角、阵列等基础特征快速完成，结构的壁厚可根据实际承载需求做对应调整，若用于承载较重的金属工件，可适当增加立板与底板的壁厚，若用于轻型文具、样品展示场景，可适当减薄壁厚降低材料成本。实际应用中，该类分隔托架可根据存放物件的尺寸灵活调整槽位数量与槽宽，适配不同规格物件的存放需求，相比通用的平面置物台，分类存放的效率提升明显，能有效减少操作人员寻找对应物料的时间，在装配工位、质检工位、工具存放区都有较高的实用价值。
