带法兰边空心连接轴套结构设计

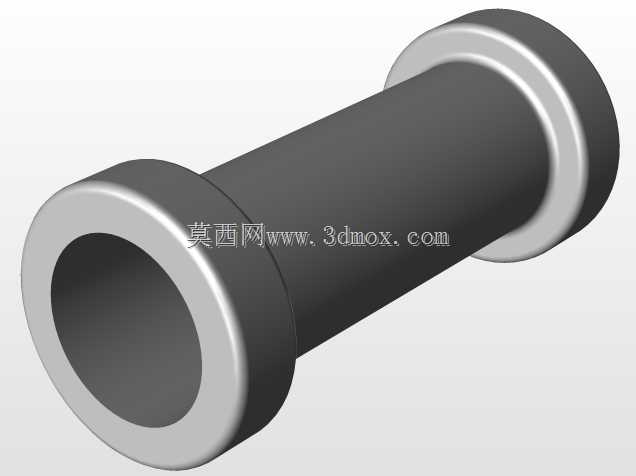

这类带双侧法兰边的空心轴套，在流体输送管路、传动机构导向定位场景中应用十分广泛，不同于普通无挡边的直筒衬套，两端凸起的法兰环能在安装时直接贴合安装基面，不需要额外加装轴向定位挡圈，既简化了装配工序，也能在承受轴向窜动载荷时提供稳定的限位支撑，避免轴套在长期往复运动中出现移位脱落的问题。从结构设计逻辑来看，整体采用等壁厚空心筒体设计，内孔为光滑圆柱面，加工时可通过一次珩磨保证内壁圆柱度，既可以作为滑动轴承衬套为往复运动的光轴提供导向支撑，也可以作为管路过渡接头串接在两段同管径管路之间，两端法兰的密封面可配合平垫片实现端面密封，减少流体输送过程中的泄漏风险。设计时需要重点匹配安装边界尺寸：筒体的外径要适配安装座的预留安装孔，保证过渡配合的公差带，既不能过松导致运行时出现径向晃动，也不能过紧造成压装时筒体变形挤压内孔；两端法兰的外径要大于安装孔直径，单边留出足够的承压宽度，保证轴向锁紧时法兰面受力均匀，不会出现局部应力集中导致法兰边缘崩裂；内孔直径要根据穿过的轴径或者通流需求确定，作为衬套使用时内孔与轴的配合间隙要控制在合理范围，预留润滑介质的存储空间，作为管路接头使用时内孔通径要和对接管路保持一致，避免通径突变造成流体阻力增大。实际选型应用中，这类结构的轴套常被用在气动执行机构的活塞杆导向部位、低压输水管道的穿墙固定部位、小型输送设备的辊筒支撑部位，相比实心轴结构，空心设计能大幅降低零件自重，减少材料消耗，同时贯通的内孔可以满足穿线、通流的多功能需求，不需要额外在零件上加工旁路通道。建模过程中要注意法兰与筒体衔接处的圆角处理，不能直接采用直角衔接，否则在承受交变载荷时，衔接位置会出现应力集中，长期运行容易产生疲劳裂纹，圆角半径要根据筒体壁厚合理设置，在不影响法兰端面贴合面积的前提下尽可能增大圆角，提升零件的整体结构强度。两端法兰的端面要保证与筒体轴线的垂直度，否则安装锁紧后会出现轴套偏斜，导致内孔与配合轴出现卡滞、偏磨的问题，加工时需要一次装夹完成两端面的车削，保证形位公差符合设计要求。
