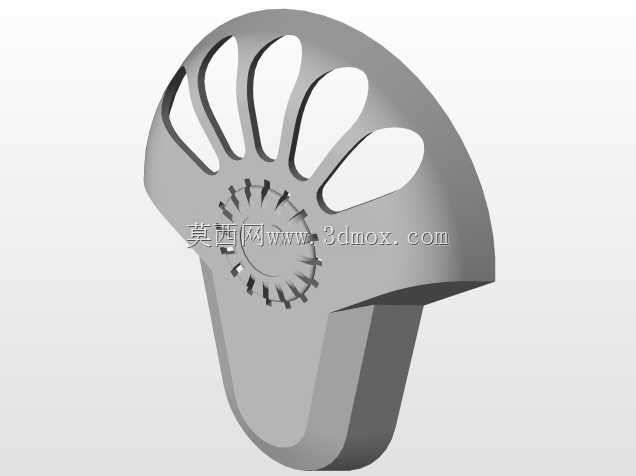

带指形镂空扇面齿状连接结构护罩

这类带指形镂空的扇面护罩结构，常应用在小型通风散热设备、手持风动工具或是台式小功率风机的出风端防护场景，核心作用是在保障气流顺畅通过的同时，阻隔外部异物进入设备内部的叶轮区域，避免杂物卡滞叶轮造成设备故障，也能防止操作人员误触高速运转的部件引发安全风险。从结构设计来看，上部扇面区域的五组指形镂空并非随意排布，每道镂空的弧度都顺着扇面的径向延伸，镂空之间的筋条宽度经过受力校核，既不会因为筋条过宽遮挡过多通风面积影响出风效率，也不会因为筋条过窄导致结构抗冲击强度不足，日常使用中即便受到轻微的外力磕碰，筋条也能分散应力不会出现断裂。护罩中心的齿状连接结构是整个部件的安装核心，一圈均匀分布的卡齿能够和设备端的对应卡槽紧密咬合，安装时对准卡槽旋转一定角度即可完成卡接固定，不需要额外设置螺丝孔位，既简化了装配流程，也能避免螺丝突出护罩表面影响外观平整性，齿形的角度设计兼顾了连接的紧固性和拆卸的便捷性，后期维护设备内部结构时，不需要借助专用工具就能徒手拆下护罩。下部的收窄柄状结构是和设备壳体的贴合定位段，这个部位的曲面弧度完全匹配对应设备外壳的安装面轮廓，安装到位后护罩和设备壳体之间不会出现明显的拼接缝隙，既能够避免缝隙处夹入杂物，也能让整体外观更具整体性。设计过程中需要重点把控几个边界尺寸，首先是扇面的整体弧度半径，要和内部叶轮的旋转半径预留足够的安全间隙，确保护罩安装后不会和运转的叶轮发生摩擦；其次是中心齿状结构的分度圆直径和齿形公差，公差过大会导致安装后护罩出现晃动，长期使用容易松脱，公差过小则会提升装配难度，甚至出现卡齿无法对位安装的问题；还有指形镂空的边缘都做了圆弧过渡处理，没有尖锐的棱角，一方面是避免加工过程中应力集中导致部件开裂，另一方面也能防止安装维护时划伤操作人员的手部。这类护罩一般采用注塑工艺成型，壁厚保持均匀设计，避免注塑过程中出现缩痕、翘曲等成型缺陷，镂空区域的排布也兼顾了模具脱模的便利性，不需要设计复杂的侧向抽芯结构就能完成量产加工，有效控制了部件的生产制造成本。
