OPPOA39智能手机及配套充电组件结构设计

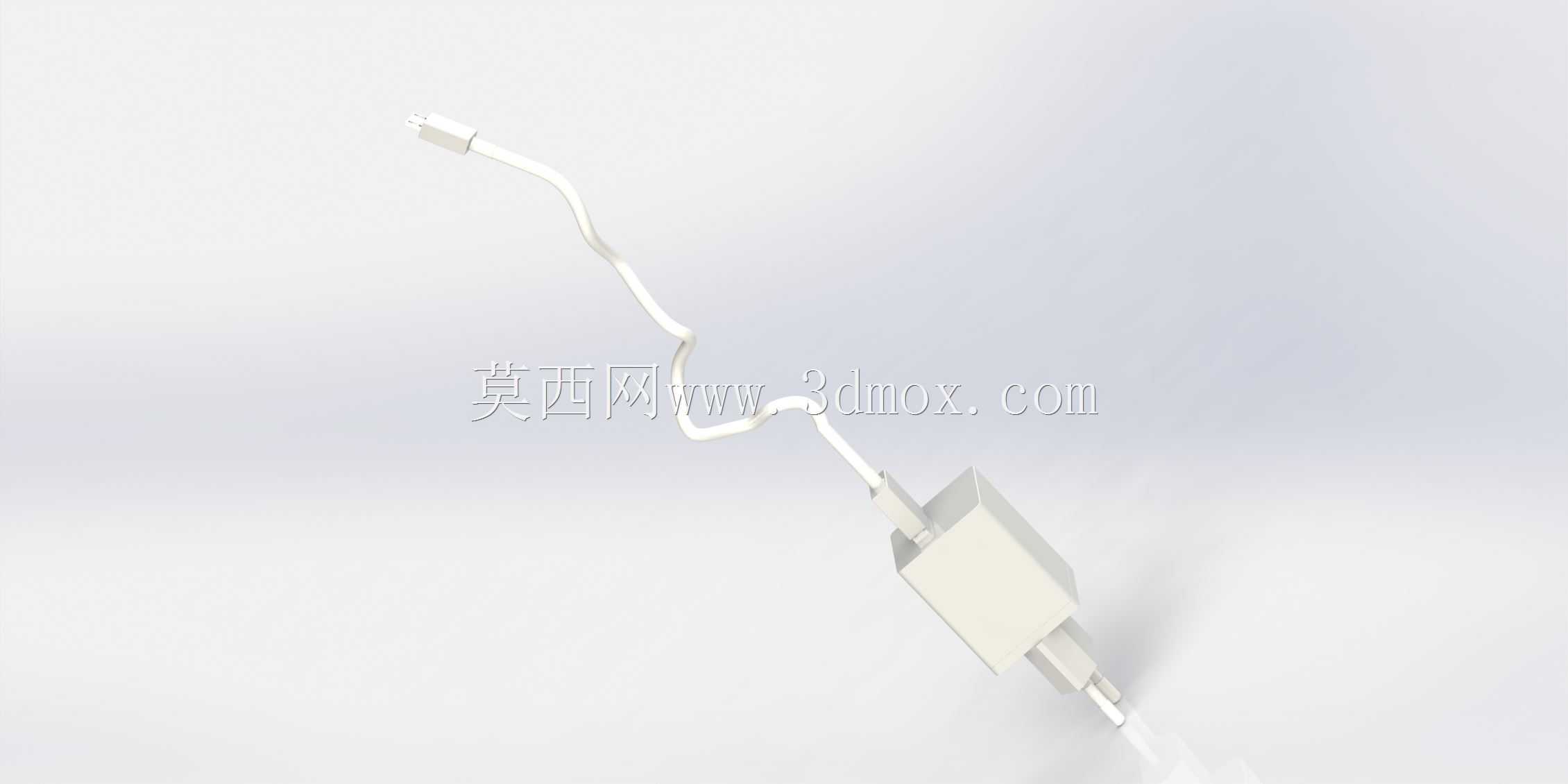

日常消费电子结构开发中，手持通讯终端的配套外设建模往往容易被忽略，实际上充电组件的结构合理性直接影响用户握持插拔的实际体验，这套OPPOA39相关的三维结构，把手机本体与配套的充电头、数据线做了完整的装配还原，能给同类型消费电子的结构匹配设计提供可参考的装配基准。从实际应用场景来看，这套结构可用于数码产品周边配件的适配开发，比如第三方充电配件的尺寸校核、手机保护套开孔位置验证、桌面充电收纳装置的腔体设计，都可以直接调用这套模型做干涉检查，不用再反复测绘实体产品的外轮廓尺寸。设计思路上，充电头部分做了平直的方体切角处理，插脚位置预留了标准的安规距离，外壳的分型面沿着侧棱做了隐藏式设计，实际开模的时候能最大程度减少合模线对外观质感的影响，数据线两端的接头分别匹配手机尾插与充电头输出端，线体部分做了自然的弯折形态还原，建模时预留了线体的弯曲自由度参数，调整不同弯折角度时不会出现面扭曲破面的问题，方便模拟不同摆放场景下的线体走位。外形尺寸与安装边界方面，手机本体的外轮廓弧度做了1:1的还原，侧边按键的凸起高度、尾插的开槽深度都和实体产品保持一致，做保护套设计的时候可以直接贴合外表面抽壳，不用额外调整偏移量；充电头的插脚伸出长度符合国标插座的插入深度要求，外壳边缘做了0.3mm的圆角过渡，避免插拔时刮蹭插座面板；数据线的接头部分做了阶梯式的防弯折结构，靠近接头位置的线径做了加粗处理，对应实际产品的网尾防折设计，建模时这个位置的过渡曲面做了G2连续，后续做渲染或者结构改型的时候能直接复用曲面边界。实际做结构验证的时候，把这套模型导入装配环境，可以直接模拟充电头插入插座、数据线连接手机与充电头的完整装配流程，检查各个部件在极限插拔角度下是否存在结构干涉，比如数据线接头插入手机尾插后，接头外壳和手机下边框的间隙是否预留足够，带保护壳的情况下是否能正常插合，这些细节都能通过模型直接完成校核，省去了实体打样反复调整的时间成本。对于数码配件开发的从业者来说，这类完整的整机加配件的装配模型，还能用于展示产品的使用场景，做电商详情页的渲染素材时，不用再单独搭建每个部件的模型，直接调整材质参数就能输出不同角度的展示效果，线体的自然弯折形态也比生硬的直线建模更贴近真实使用状态。
