PC水冷用50x60mm短款冷冻冷却水箱

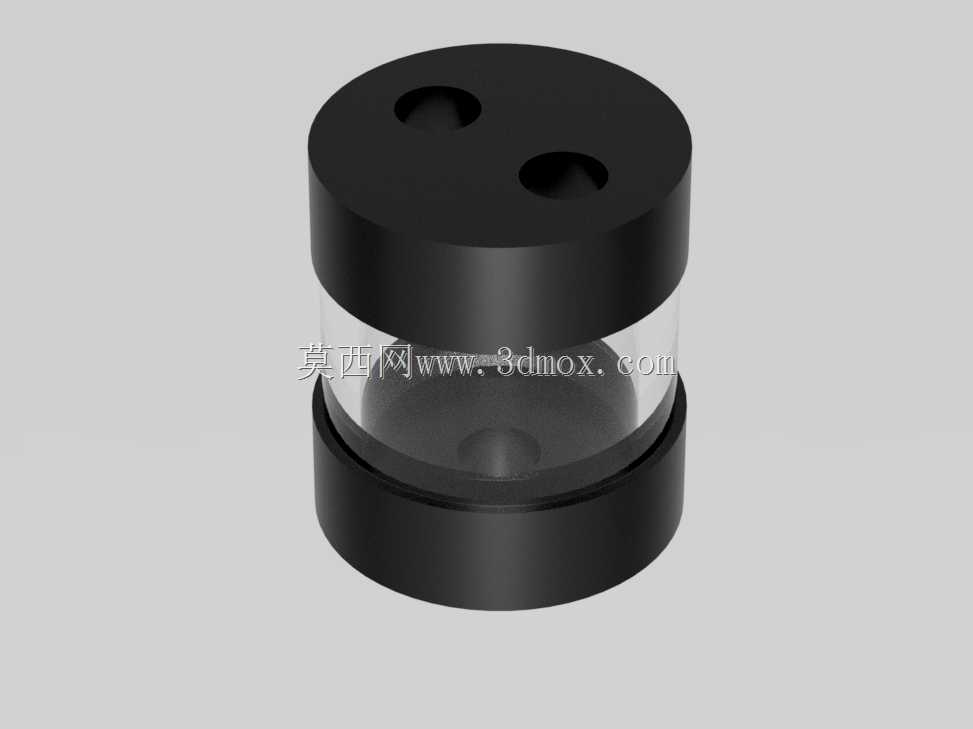

在桌面级PC水冷散热系统的搭建场景中，这类短尺寸圆柱水箱常被用于紧凑型机箱的水冷回路搭建，作为回路中的储液与排气缓冲部件，承担着存储冷却液、分离回路中混入气泡、稳定水冷循环流量的核心作用，避免气泡进入水泵造成气蚀、流量波动，进而影响散热效率与水泵使用寿命。这款水箱整体采用圆柱构型，主体直径50mm，总高度控制在60mm，属于短款紧凑设计，适配内部空间局促的ITX小机箱安装场景，安装时可通过上下端的黑色端盖预留固定位完成锁附，不会占用过多的机箱内部走线与硬件安装空间，端盖上预留的两个通孔分别对应冷却液的进水与出水接口，可匹配常规规格的水冷快插或硬管接头，无需额外做转接加工。从结构设计逻辑来看，水箱上下两端采用硬质黑色端盖，中间段为透明可视结构，这种组合设计一方面可以通过透明段直观观察内部冷却液的液位高度、液体浑浊度以及回路内的气泡残留情况，方便日常维护时判断系统运行状态，另一方面上下硬质端盖可以保证接口处的结构强度，避免长期使用后接头处出现渗漏、开裂问题。端盖与透明筒体之间采用密封结构配合，手动实测的装配公差控制在±0.5mm范围内，能够满足水冷回路长期带压运行的密封要求，不会出现冷却液渗漏的风险。在实际选型适配时，需要注意这款水箱的安装边界：整体圆柱外径50mm，安装时需要在周向预留至少5mm的接头操作空间，轴向总高度60mm，上下端接头伸出长度需要根据所选接头规格额外预留空间，避免与机箱内的显卡、主板供电模块等硬件产生干涉。建模时该部件的配合面公差设置完全适配常规PC水冷系统的通用接头标准，可直接导入整机装配模型中做干涉检查与管路布局验证，不需要额外做尺寸修正，能够帮助结构设计人员快速完成紧凑型水冷机箱的散热回路布局设计，减少重复建模的工作量。
