电脑南北桥散热用透明水冷块结构设计

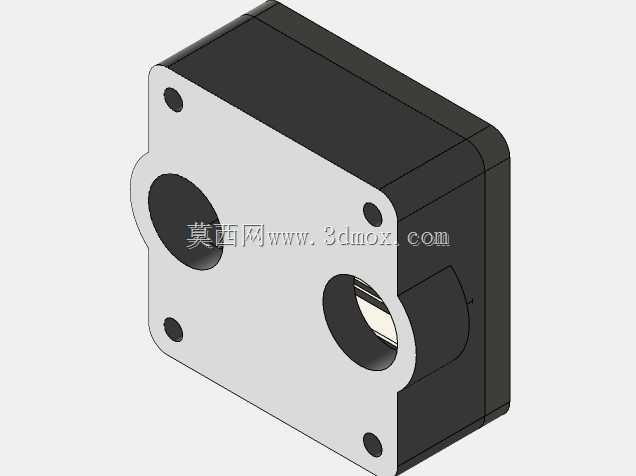

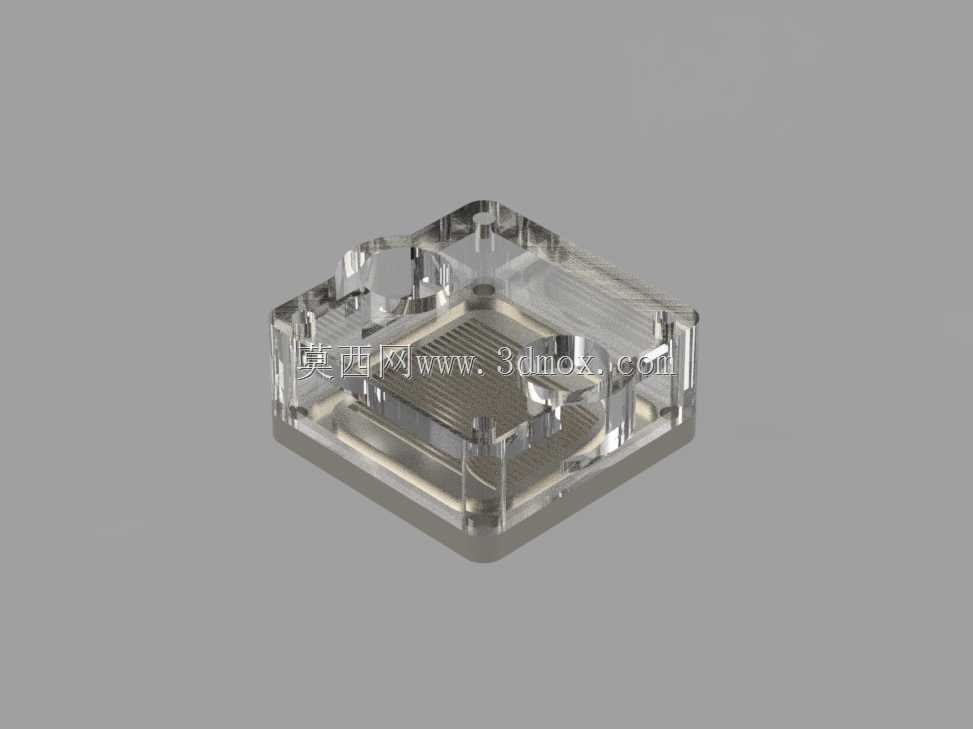

在桌面级电脑硬件散热改造、小型工控主板散热适配场景中，南北桥芯片的散热效率直接决定了主板长时间高负载运行的稳定性，传统被动铝制散热片在机箱风道受限、环境温度偏高的工况下，很容易出现芯片过热降频的问题，这款小型水冷块就是针对这类痛点开发的直接接触式散热部件。整个水冷块的外形尺寸控制在38x38mm的正方形边界内，刚好适配标准南北桥芯片的安装覆盖范围，不会出现遮挡周边电容、插槽的问题，安装时可以直接对应主板原有散热孔位进行固定，不需要额外对主板进行打孔改装，适配门槛很低。设计时优先考虑了密封可靠性，整体采用一体化水封结构，所有外表面的尺寸公差控制在0.5mm以内，和芯片接触的底面平面度做了专项优化，能够保证和芯片表面的充分贴合，减少导热介质填充带来的热阻损失。内部流道采用了密集的微格栅结构，冷却液从进水口进入后会均匀分散到整个接触底面的上方，不会出现流动死区，能够持续把芯片传导过来的热量快速带走，相比同尺寸的被动散热结构，热交换效率提升非常明显。透明外壳的设计一方面方便使用者在装机调试时直接观察内部冷却液的流动状态，快速排查气泡堵塞、流量不足的问题，另一方面也能适配侧透机箱的视觉展示需求，兼顾实用性和外观效果。做三维建模的时候，特意把安装孔位的位置、进出水口的接头尺寸都做了标准化处理，既可以单独用于南北桥散热，也可以根据装机需求串接到CPU、显卡的水冷回路中，不需要额外定制转接头。整个结构没有多余的冗余设计，壁厚控制在兼顾结构强度和轻量化的合理区间，不会给主板安装位带来额外的负重压力，长时间使用也不会出现压弯主板、接触偏移的问题。在实际选型适配时，只需要确认主板芯片的安装区域尺寸在38x38mm范围内，周边预留的接头安装空间足够，就可以直接替换原有被动散热片，不需要对原有散热系统做大规模改动，对于小机箱装机、硬件超频改造、老旧主板散热升级这类场景都有很好的适配性。建模过程中对所有的密封接触面都做了公差匹配验证，确保组装后不会出现冷却液渗漏的问题，内部流道的转角位置都做了圆弧过渡处理，减少冷却液流动的阻力，降低水泵的负载压力，让整个水冷回路的运行更加顺畅。
