电脑外设类键盘定位支撑板结构设计

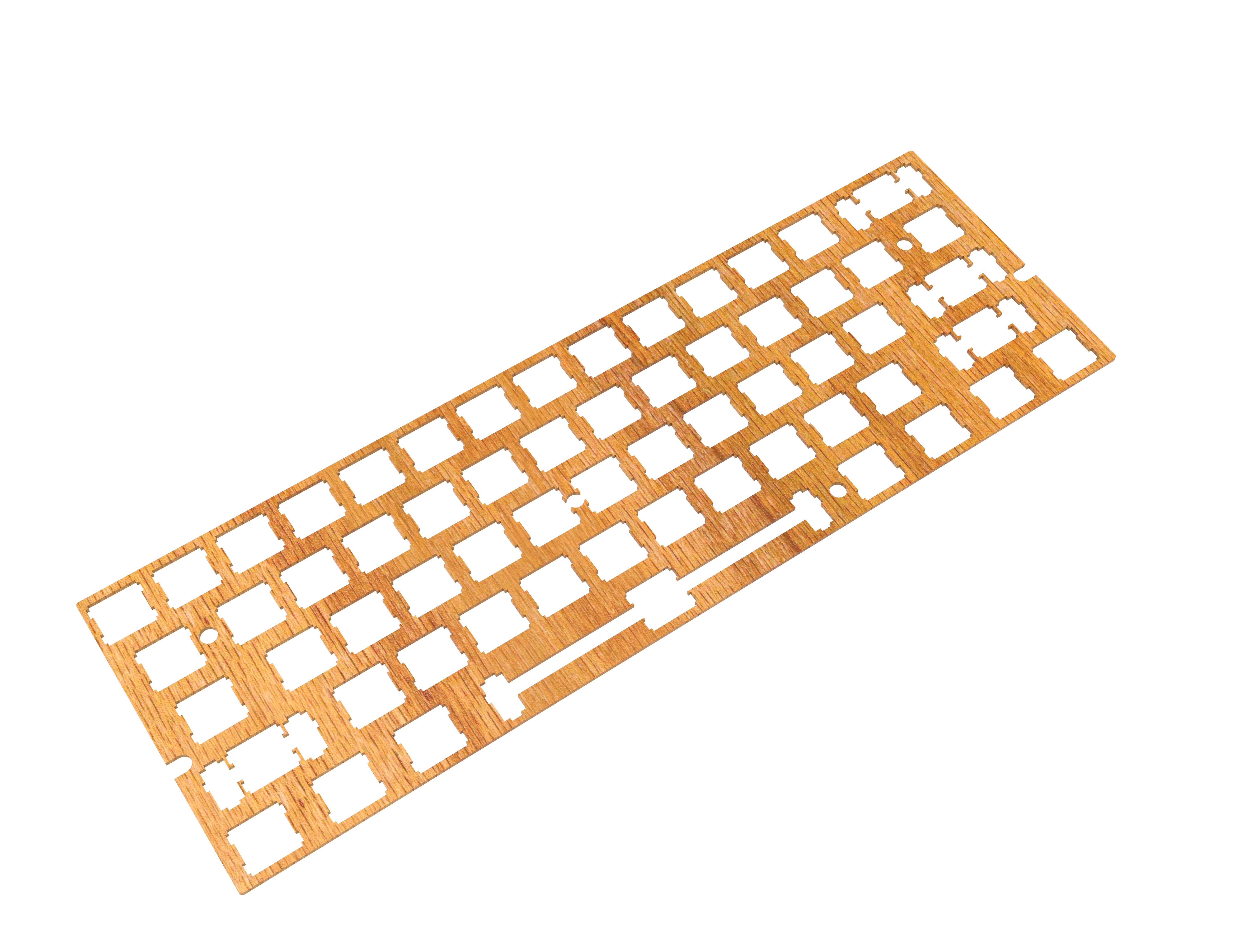

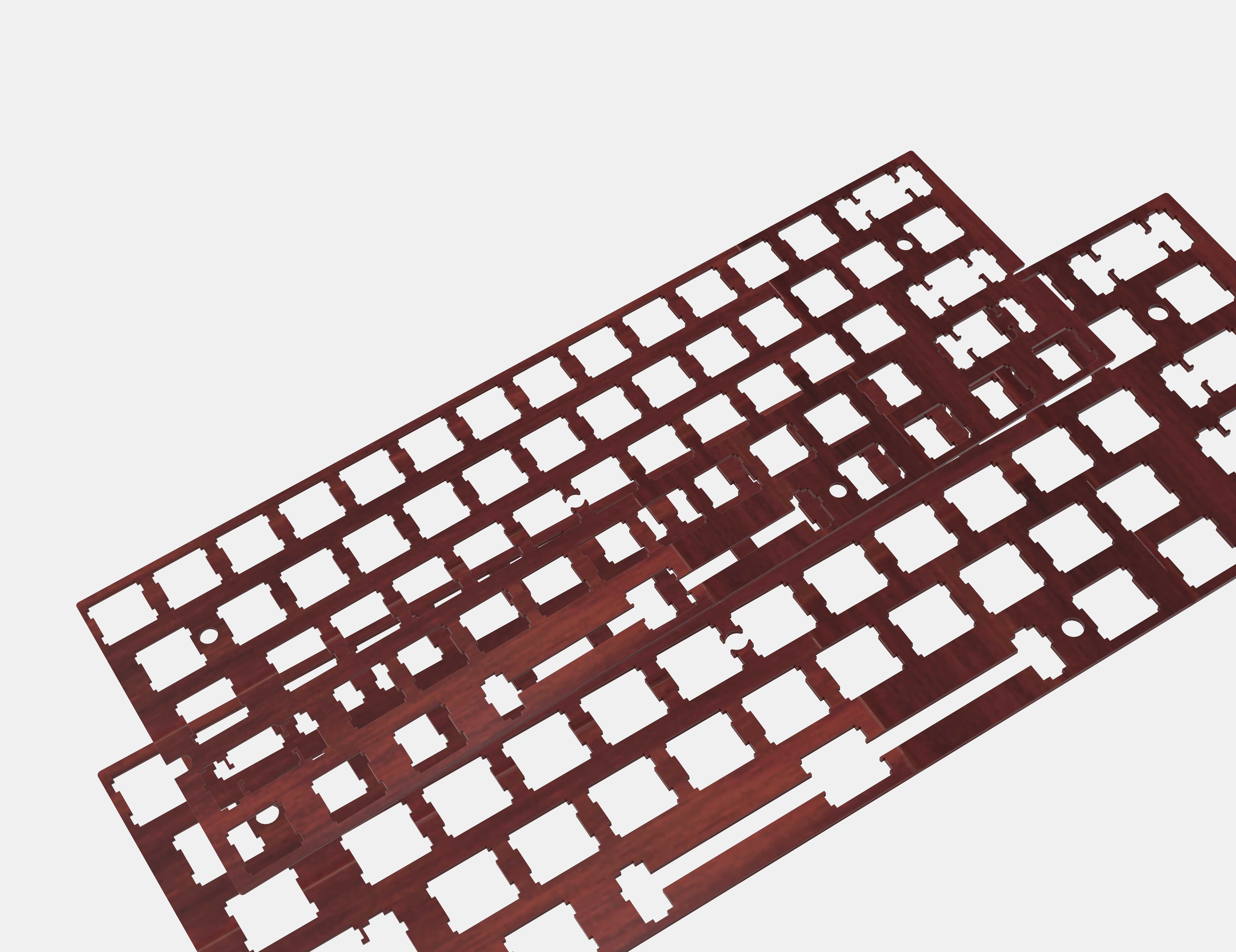

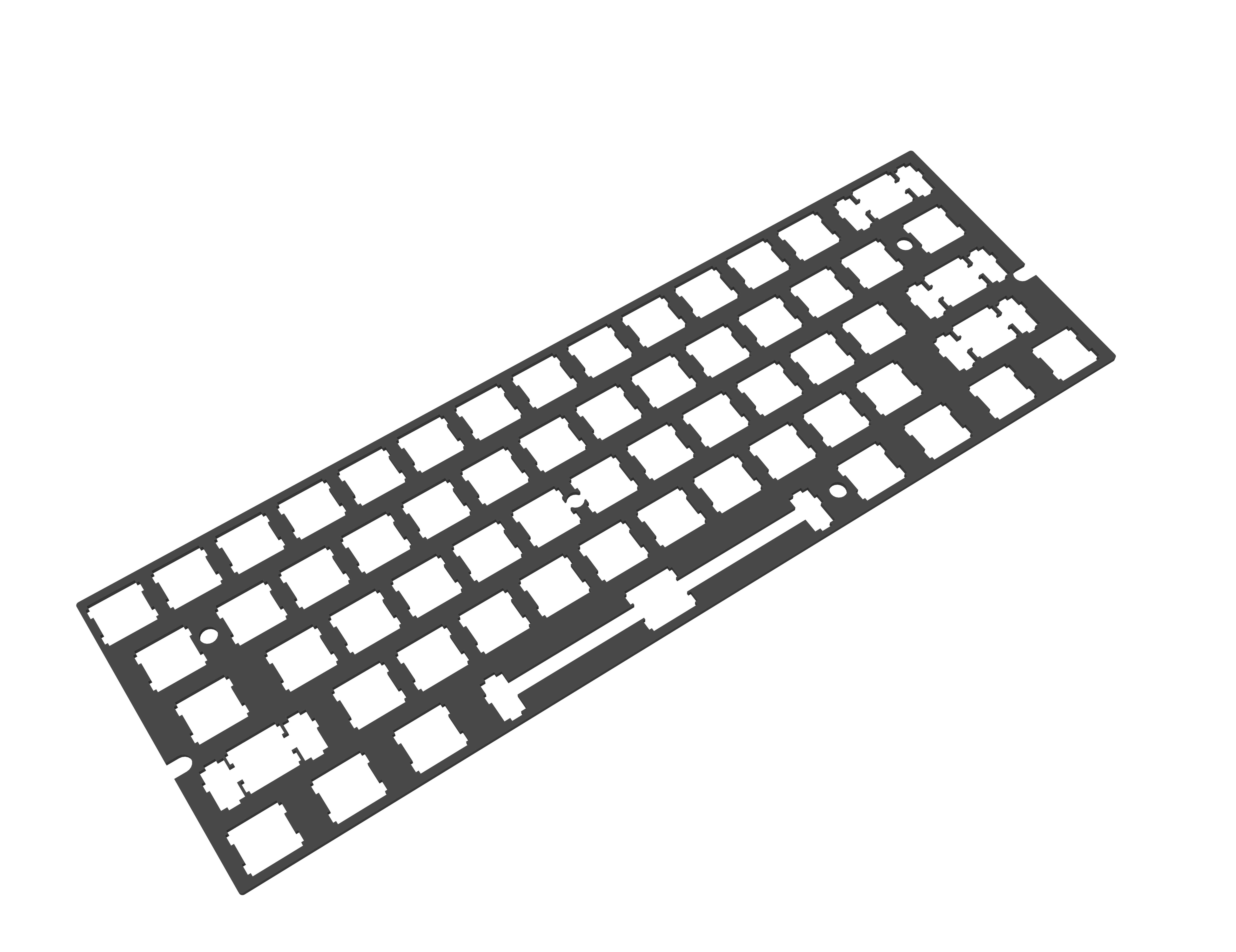

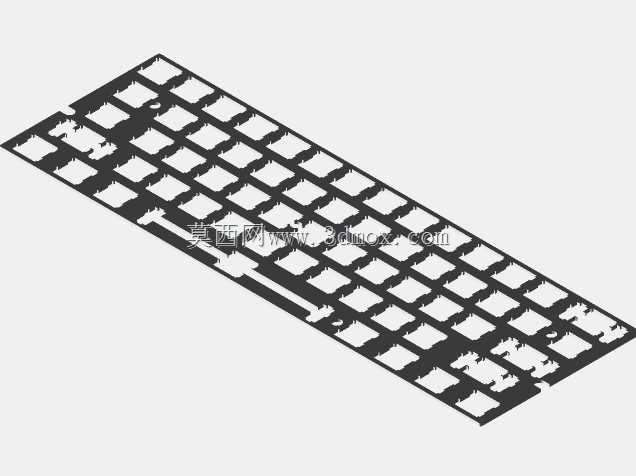

这款键盘定位支撑板是机械键盘组装环节的核心结构承载件，日常应用覆盖量产消费级机械键盘生产、客制化键盘改装、工业控制专用输入终端配套等多个场景，直接决定键盘轴体的安装精度与按键敲击的手感一致性。从实际使用功能来看，该板件承担三重核心作用：一是为所有按键轴体提供统一的安装基准面，每一个镂空开孔的位置公差都控制在极小范围内，避免轴体安装后出现歪斜、卡键的问题；二是承接轴体按压时的冲击力，分散按键动作产生的局部应力，避免长期使用后PCB板出现形变断裂；三是作为键盘内部结构的中间支撑层，衔接上层键帽轴体组件与下层底壳、PCB板，预留出卫星轴、排线、减震垫的安装空间。设计过程中首先要匹配对应配列的按键布局，不同尺寸的全尺寸、87键、60%配列键盘，开孔排布完全对应键帽的行列间距，大键位区域专门预留卫星轴的固定卡位，边缘位置根据外壳的卡扣点位设计对应的定位凸台与避让缺口，保证板件装入外壳后不会出现晃动位移。板件的整体厚度根据材质特性做适配，金属材质的板件厚度控制在1.5mm左右，既保证足够的结构刚性，又不会占用过多内部空间导致键盘整体厚度超标；非金属材质的板件会适当增加厚度到2mm，抵消材料本身刚性不足的问题。安装边界方面，板件的外轮廓尺寸严格匹配键盘外壳的内部安装槽尺寸，四个角做圆角处理避免装配时刮擦外壳内壁，板件上除了轴体安装方孔之外，还预留了螺丝过孔、定位柱穿孔、指示灯透光孔、走线避让槽等辅助结构，不需要二次加工就可以直接完成整组键盘的装配。实际装配时，轴体穿过板件的方孔后引脚直接焊接在下方PCB板上，板件被夹持在轴体底座与PCB之间，不需要额外的固定件就可以完成定位，部分高端客制化方案中还会在板件上下两侧加装减震泡棉，进一步优化敲击手感，降低空腔杂音。针对不同使用场景的需求，板件的开孔边缘会做不同的倒角处理，面向量产消费市场的板件做直角开孔保证轴体夹持力度，面向客制化改装的板件会做圆角开孔降低轴体安装拆卸的难度，方便用户自行更换轴体调整手感。
