木质素材质三孔定位安装基座结构

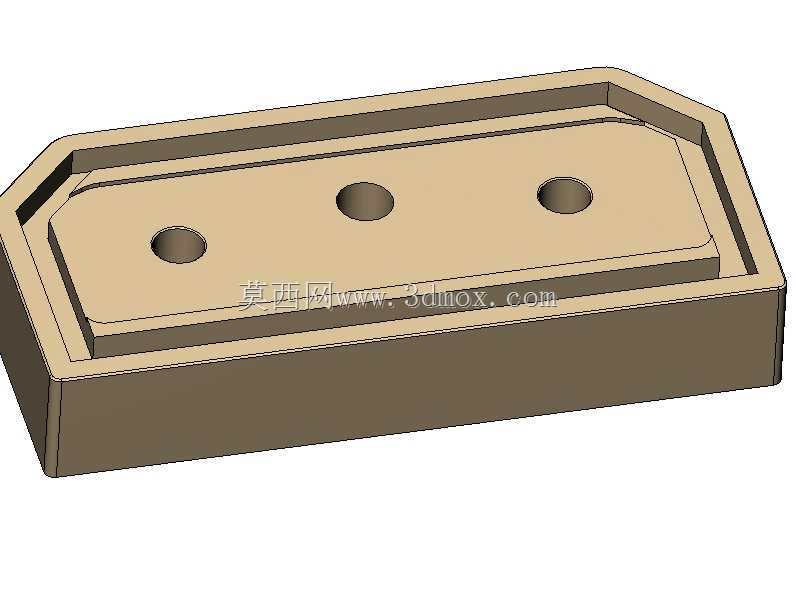

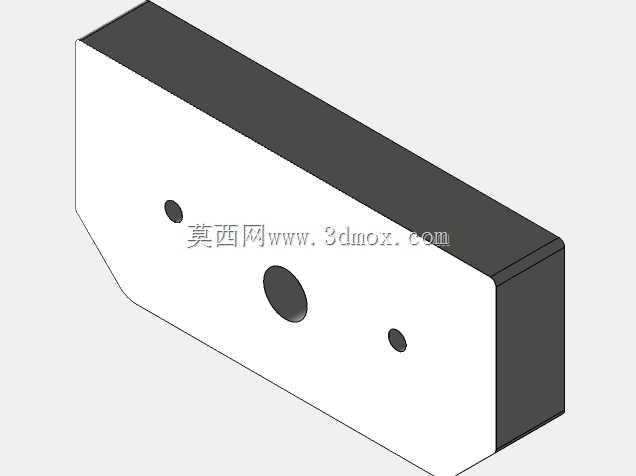

该结构件为数控加工单元配套的定位安装基座，主要应用于木工数控加工设备的工件装夹定位工位，在实木、复合木质材料的铣削加工工序中，承担工件定位基准、承载加工切削载荷的作用，可适配uniteam系列数控加工单元的装夹工位，匹配常规木工CNC加工的装夹需求。从结构设计来看，整体采用带切角的矩形块状构型，上表面设置三个等距排布的沉头安装孔，孔位公差按照IT7级加工精度设计，可通过标准紧固件将基座固定在设备工作台的T型槽工位上，安装时三个孔位可抵消工作台面的平面度误差，保证基座上表面的装夹基准面平面度控制在0.02mm以内，避免装夹偏差导致的加工尺寸超差。基座上表面设计有一圈内凹的台阶限位结构，台阶高度为5mm，可直接卡入待加工木质工件的预设定位槽内，无需额外加装定位挡块，减少装夹辅助时间，台阶的边角处做了R0.5的圆角过渡，避免频繁拆装工件时边角崩损，延长基座的使用寿命。基座的侧壁采用直壁结构，整体厚度为22mm，可承受木工铣削加工时最大800N的侧向切削力，不会出现受力变形导致的定位偏移。材质选用改性木质素层压材料，相比常规金属材质的定位基座，该材质硬度接近硬铝，同时具备更好的减震性能，可吸收铣削加工时产生的高频振动，减少工件表面的振纹，提升加工表面质量，同时材质密度更低，拆装调整时单人即可完成操作，降低工位调整的劳动强度。设计过程中充分考虑了木工加工车间的粉尘环境，基座表面做了封闭涂层处理，可避免木质粉尘、切削液渗入材质内部导致的膨胀变形，长期使用尺寸稳定性更好。安装边界方面，基座整体长度为180mm，宽度为85mm，安装孔中心距为60mm，可适配市面上多数中型木工数控加工中心的工作台装夹间距，无需对现有工作台进行改造即可直接替换原有金属定位块，适配性较强。在实际生产应用中，该类基座多用于定制家具、木质工艺构件的批量加工工位，相比传统金属定位件，不会在木质工件表面留下压痕，可减少后续打磨工序的工作量，同时木质素材质的加工成本更低，磨损后可直接通过CNC设备快速重新加工修复，降低工装维护成本。
