方形密齿铝型材散热基座结构设计

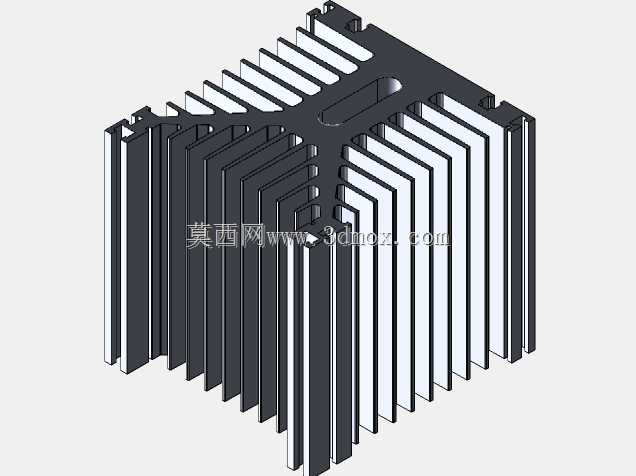

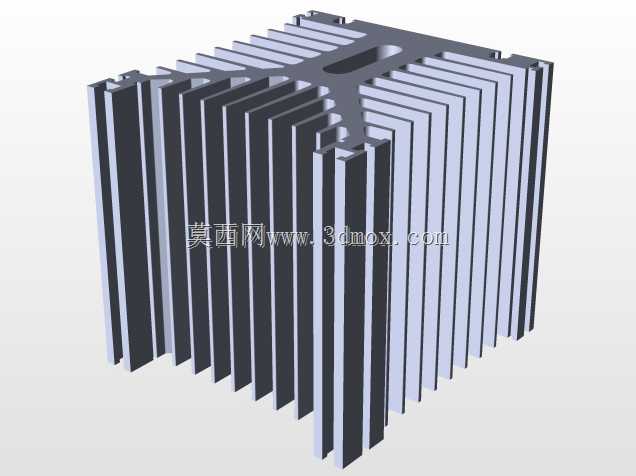

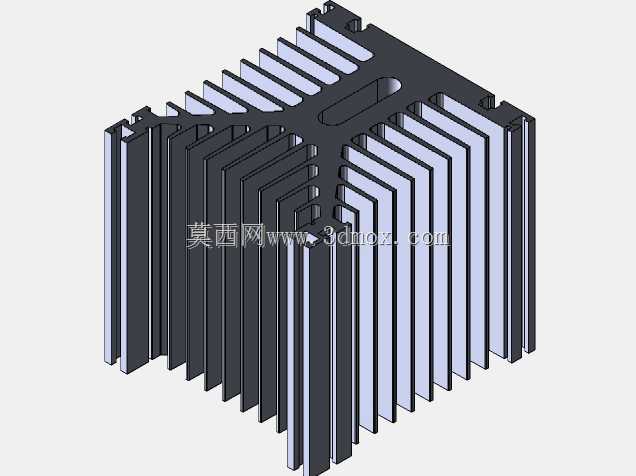

这款方形密齿散热结构，主要面向中小功率电力电子、工控板卡、LED驱动模组等场景的被动散热需求，日常应用中常配套在密闭工控机箱、户外通讯终端、小功率电源模块内部，承担功率半导体、整流桥、主控芯片等发热元件的热量导出与扩散职能，无需额外加装风冷组件即可满足常规工况下的温升控制要求，适合对运行噪音、设备可靠性有较高要求的使用场景。从结构设计逻辑来看，整体采用一体化挤压成型的铝质基材，基座部分预留平整安装面，可直接与发热器件的散热面贴合，配合导热硅脂或导热垫片填充接触间隙，降低界面热阻；上方排布的多组平行散热齿采用等间距密齿布局，在有限的外形轮廓内最大化拓展散热表面积，同时齿间预留的均匀流道可保障自然对流的空气流通效率，热空气沿齿间通道向上逸散的过程中即可完成热量交换，无需额外风压驱动即可形成稳定的散热循环。安装边界上，基座对角位置预留的安装卡槽可适配标准M3规格的固定压片或螺丝，安装孔位的中心距适配市面上多数TO系列封装功率器件、标准封装电源模块的安装尺寸，整体外形为规整立方体结构，可直接嵌入设备内部的预留安装腔，不会与周边电容、接线端子等元器件产生结构干涉，齿顶与设备外壳内壁预留的安全间隙可避免热量直接传导至外壳造成局部温升超标。设计过程中针对齿厚与齿高的比例做了优化，既避免齿片过薄造成挤压成型难度提升、结构强度不足易变形的问题，也规避了齿片过厚导致散热面积冗余、材料成本浪费的缺陷，基座与齿片的过渡位置采用圆角衔接，减少挤压成型过程中的应力集中问题，同时提升热传导效率，让基座吸收的热量可以快速均匀传导至每一片散热齿的表面，避免局部热量堆积造成的散热效率衰减。实际选型使用时，可根据发热器件的持续功耗匹配对应安装面的平面度要求，安装时通过对角逐步锁紧固定件的方式保障散热面均匀贴合，避免单侧压力过大造成器件损坏或接触间隙不均的问题，在常规25℃环境温度下，该结构可满足15-25W持续功耗器件的被动散热需求，温升可控制在40K以内，符合多数工业级电子设备的温升设计标准。
