七英寸嵌入式工业液晶触控显示屏结构

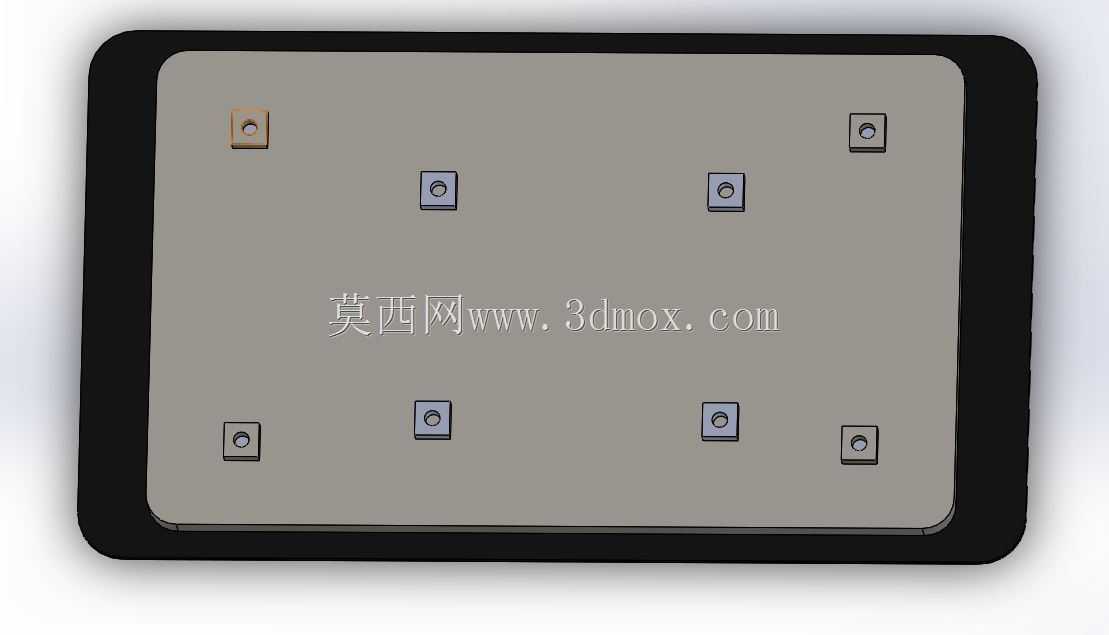

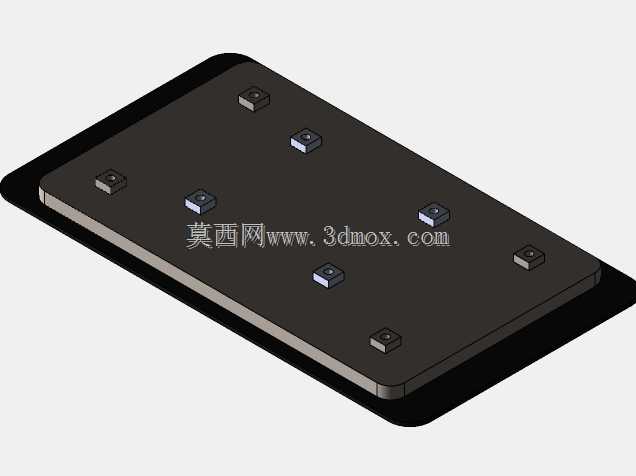

这款七英寸液晶触控屏的结构设计，完全围绕工业现场嵌入式安装的实际需求展开，在做结构建模时首先要考虑的就是安装适配性，屏幕背面均匀分布的安装固定柱，是按照常规工控设备面板的安装孔位逻辑排布的，每一处固定柱的高度都做了统一公差控制，能保证安装后屏幕正面与设备面板齐平，不会出现凸起或者凹陷的装配问题。从实际应用场景来看，这类尺寸的触控屏常被用在小型工控终端、便携式检测设备、自助服务终端的人机交互界面上，相比更大尺寸的显示屏，七英寸的规格不会占用过多设备面板空间，同时又能保证足够的触控操作区域，操作人员戴薄劳保手套也能完成点选操作，不会出现触控区域过小导致的误触问题。设计过程中，屏幕的边框宽度做了反复校核，窄边框的设计一方面能提升正面的视觉观感，更重要的是能给面板安装的密封胶条预留足够的压合空间，在有防尘防泼溅要求的车间场景下，边框处的密封结构能有效阻挡粉尘、少量飞溅液体进入设备内部，避免屏幕排线出现短路故障。屏幕的整体厚度控制也贴合嵌入式安装的边界要求，背部的凸起结构刚好容纳液晶面板、触控层与驱动电路板的堆叠空间，不会因为内部元件堆叠导致整体厚度超标，适配常规厚度的设备钣金面板或者塑料外壳安装。从功能特性上看，这款屏幕的触控层采用电容触控方案，建模时特意预留了触控排线与显示排线的走线路径，背部的固定柱位置避开了排线的弯折区域，避免装配时排线被挤压出现接触不良的问题。屏幕正面的黑边区域做了微小的圆角过渡，既可以避免安装时边角磕碰造成的崩边问题，也能在设备面板开孔时降低开孔加工的难度，直角开孔容易出现应力集中导致面板开裂，圆角适配的结构能大幅降低面板加工的不良率。做这类显示部件的三维建模时，最容易忽略的就是安装后的维护空间，这款屏幕的固定结构采用从背部锁付螺丝的方式，不需要在设备正面做开孔，后期维护拆卸时只需要打开设备后盖就能完成屏幕的更换，不需要拆解正面的面板密封结构，能大幅降低现场维护的工作量。另外屏幕背部的每一处固定柱都做了加强筋结构，在频繁震动的工业设备上使用时，不会因为长期震动出现固定柱断裂的问题，结构强度完全满足工业场景的使用要求，尺寸精度上采用英制单位标注，适配部分进口设备的安装孔位标准，不需要额外做孔位转换就能直接适配原有设备的替换需求。
