三位直插式LED数码显示器件结构模型

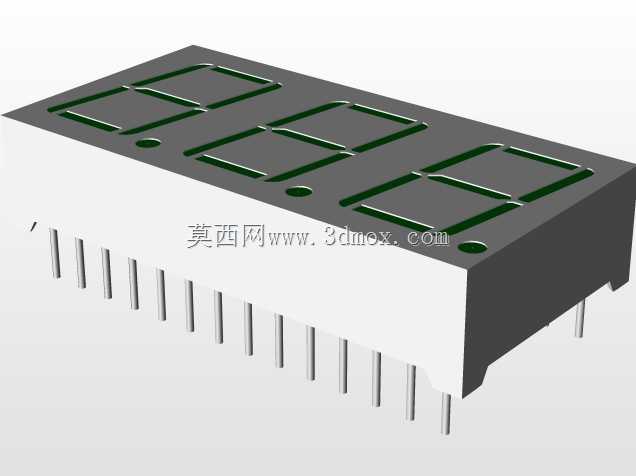

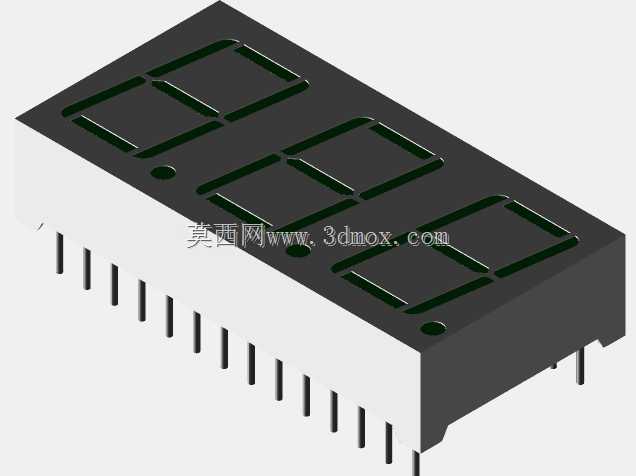

在工业控制数显面板、小型检测设备示数模块、家用电子电器状态显示区的设计选型环节，三位LED数码显示器件是应用频次极高的基础显示部件，这类器件无需复杂的驱动解码逻辑，可直接通过引脚电平控制对应段码点亮，快速输出数字类示数信息，适配各类需要直观展示数值的设备场景。本次建模的三位LED显示器件，引脚间距设定为2.54mm，这一尺寸完全匹配通用万用板、标准PCB焊盘的孔位间距规范，设计阶段就充分考虑了量产焊接的工艺兼容性，无论是手工焊接打样还是波峰焊批量生产，都能保证引脚与焊盘的对位精度，避免出现虚焊、引脚歪斜等装配问题。器件整体外形尺寸控制为长37.6mm、宽19mm、高8.1mm，建模时严格还原了实物的安装边界：器件主体分为黑色段码显示面与白色塑封基座两部分，显示面的三个8字段码区域做了下沉式凹槽设计，对应实物中透明封装的段码发光区，每个数码管旁预留的小圆点是小数点显示位，可根据示数需求点亮对应位的小数点，实现小数位的数值展示。直插引脚沿器件长度方向的两侧均匀排布，建模时还原了引脚的圆柱形态与伸出长度，引脚根部与塑封基座的衔接处做了微小的过渡圆角，匹配实际注塑生产时的脱模工艺特征，不会出现直角锐边的不合理结构。从结构设计的角度看，这类显示器件的建模重点在于安装配合尺寸的精准还原：PCB开孔位置需要与引脚位置完全对应，器件安装后显示面需要与设备面板的开窗位置齐平，因此建模时将显示面的平面度、基座的厚度公差都做了对应还原，方便结构设计师在做面板布局时直接调用模型，核对显示区域与面板开窗的匹配度，避免后期开模后出现显示区被遮挡、装配间隙不均的问题。在实际设备应用中，这类三位显示器件常被用于温度显示、计数示数、电压电流参数展示等场景，模型还原了器件的整体外观与安装尺寸，可直接用于设备面板的装配干涉检查、布线空间预留校核，帮助设计师在方案阶段就确认器件与周边结构件的位置关系，减少后续样机调试时的结构修改工作量。塑封基座的侧边做了微小的定位缺口设计，对应实物上的引脚1标识位，建模时保留了这一特征，方便装配时快速识别器件方向，避免出现焊反的低级错误。
