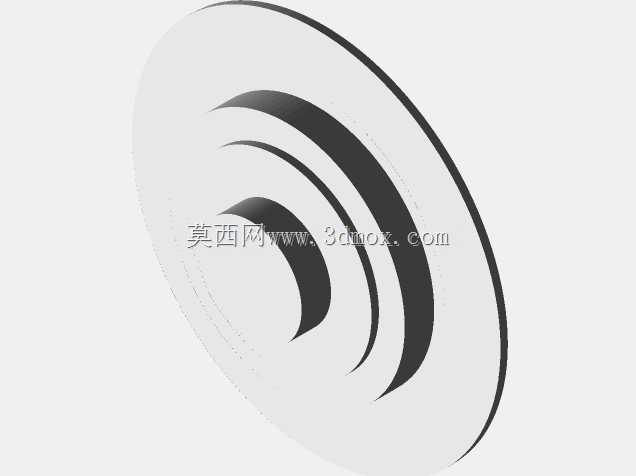

硬盘内置扁平式驱动电机结构设计

在磁存储设备的核心驱动环节，这类扁平结构的驱动电机是保障盘片稳定旋转的核心执行部件，日常接触的机械硬盘内部，盘片的恒定转速运转完全依赖该类电机的稳定输出，区别于常规工业驱动电机，这类应用于存储设备的驱动部件对轴向尺寸的控制极为严苛，毕竟硬盘内部腔体空间有限，盘片与磁头组件的排布间隙通常仅为毫米级，电机的轴向厚度直接决定了单碟硬盘的整体厚度上限，也会影响多碟堆叠结构的盘片间距设计。从实际结构设计逻辑来看，这类电机采用无刷外转子结构设计，转子外壳直接与盘片安装位集成，省去了额外的传动连接结构，既减少了传动环节带来的跳动误差，也能进一步压缩轴向安装空间，转子外壳的圆形轮廓与盘片的安装基准完全同轴，安装时盘片中心定位孔直接与转子轴系配合，通过压圈锁紧即可完成盘片与电机的装配，不需要额外的联轴器或者传动带结构，能最大程度降低旋转过程中的偏心量。在功能特性层面，这类电机的运行转速稳定性要求远高于普通民用电机，常规3.5寸机械硬盘对应的驱动电机需要维持7200转或者5400转的恒定转速，转速波动偏差需要控制在极小范围内，否则会导致磁头读写数据时出现磁道偏移，直接影响存储数据的读写稳定性，因此在轴系设计上采用高精度的动压轴承结构，配合低摩擦的润滑介质，既可以保障长期运转的磨损量控制在合理区间，也能降低高速旋转时的轴向与径向跳动，通常这类电机的径向跳动量需要控制在微米级，才能匹配磁头与盘片之间几微米的飞行间隙。从安装边界来看，这类电机的定子部分通过底部的定位凸台与硬盘底座的安装位配合，固定螺丝孔位沿定子圆周均布，安装时不需要额外调整同轴度，依靠定位凸台的配合精度即可保证电机轴与盘片腔体的中心基准重合，电机的供电触点直接排布在定子侧边的PCB连接位，与硬盘主控板的供电触点直接压接即可完成电气连接，不需要额外焊接走线，既提升了装配效率，也避免了走线在高速旋转腔体内带来的气流干扰。在实际选型适配过程中，这类电机的输出扭矩不需要过大，仅需要克服盘片旋转时的空气阻力与轴承摩擦阻力即可，但对启动特性有明确要求，需要在极短时间内将盘片加速到额定转速，同时启动过程的冲击扭矩不能过大，避免盘片在启动瞬间出现形变导致磁头刮伤盘片表面，因此在电磁设计上采用多极绕组排布，配合对应的驱动控制逻辑，实现平滑的启动加速曲线，保障盘片从静止到额定转速的过程平稳无冲击。另外这类电机的转子外壳做了高精度的动平衡校正，在出厂前会对转子整体进行动平衡去重处理，避免高速旋转时产生振动，这种振动不仅会带来运行噪音，更会导致磁头的定位精度下降，严重时甚至会引发磁头与盘片的接触造成物理坏道，因此动平衡精度是这类电机设计制造过程中的核心管控指标之一。
