扁平式贴片振动马达精密结构设计

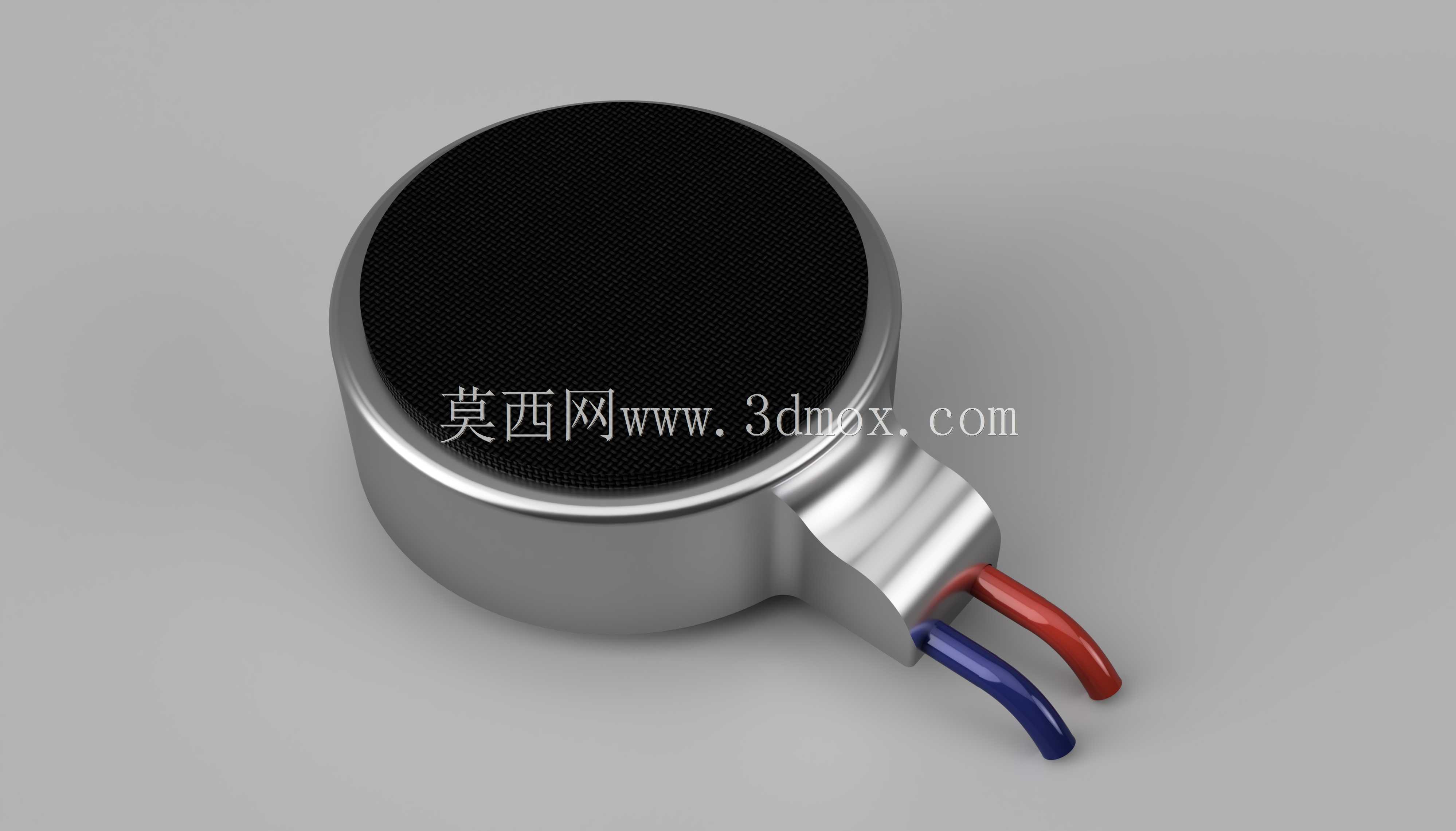

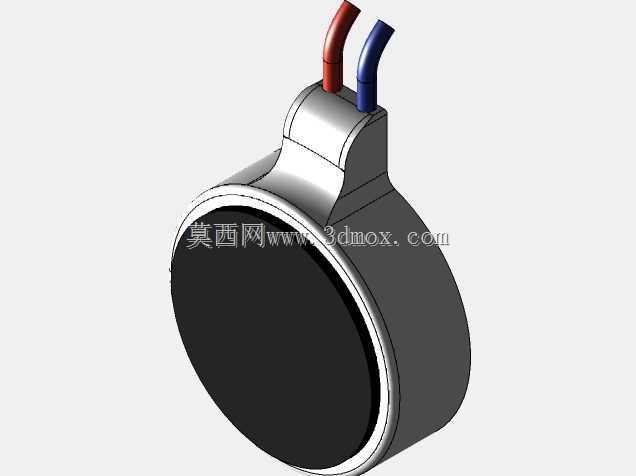

这款扁平贴片式振动元件，是消费电子内部触觉反馈系统的核心执行部件，日常接触的智能穿戴设备、便携数码终端、触控交互类小家电里，都能见到这类元件的身影，它的核心作用是将电信号转化为可控的机械振动力，为用户提供按键反馈、消息提醒、触觉交互等不同场景的振动输出。从结构设计逻辑来看，这款元件采用了圆形扁平的封装形态，整体外壳采用金属拉伸成型工艺，侧壁做了圆滑的收边处理，既能够在有限的设备内部空间里最大化利用径向尺寸布置偏心配重与驱动线圈，也能通过金属外壳实现电磁屏蔽，避免工作时的电磁干扰影响设备内部其他敏感电路。出线端采用了红蓝双色绝缘引线做极性区分，引线与壳体衔接的位置做了应力释放的弯折结构，避免生产组装过程中引线弯折断裂导致的功能失效，引线的出线方向平行于壳体安装平面，不会额外占用垂直方向的安装空间，适配超薄设备的堆叠需求。在安装边界设计上，这款元件的底面为平整的安装基准面，可通过背胶直接贴合在设备内部的PCB或者结构支撑件上，不需要额外设计复杂的固定卡扣或者螺丝柱，能够大幅降低组装工序的复杂度，整体垂直方向的厚度控制在极小的尺寸范围内，适配当前消费电子追求超薄化的设计趋势。从功能特性层面，这类振动元件的偏心配重做了动平衡校准，工作时不会产生额外的异常抖动，振感均匀柔和，驱动电压适配常规便携设备的供电范围，启动响应速度快，能够实现不同频率、不同振幅的振动输出，满足不同交互场景下的触觉反馈需求。设计过程中需要重点考量壳体的密封性能，避免组装过程中的助焊剂、灰尘进入元件内部影响转动顺畅度，同时引线的焊接位置做了加固处理，能够承受常规组装过程中的拉扯应力，不会出现引线脱落的问题。这类元件的结构设计需要在极小的空间内平衡振动力度、工作噪音、使用寿命三者的关系，外壳的壁厚既要保证足够的结构强度，避免受挤压变形干扰内部转子转动，又要尽可能做薄来腾出内部空间给驱动组件，偏心轮的重量分布需要经过反复调校，在保证足够振感的同时控制工作电流，降低设备的功耗消耗。
