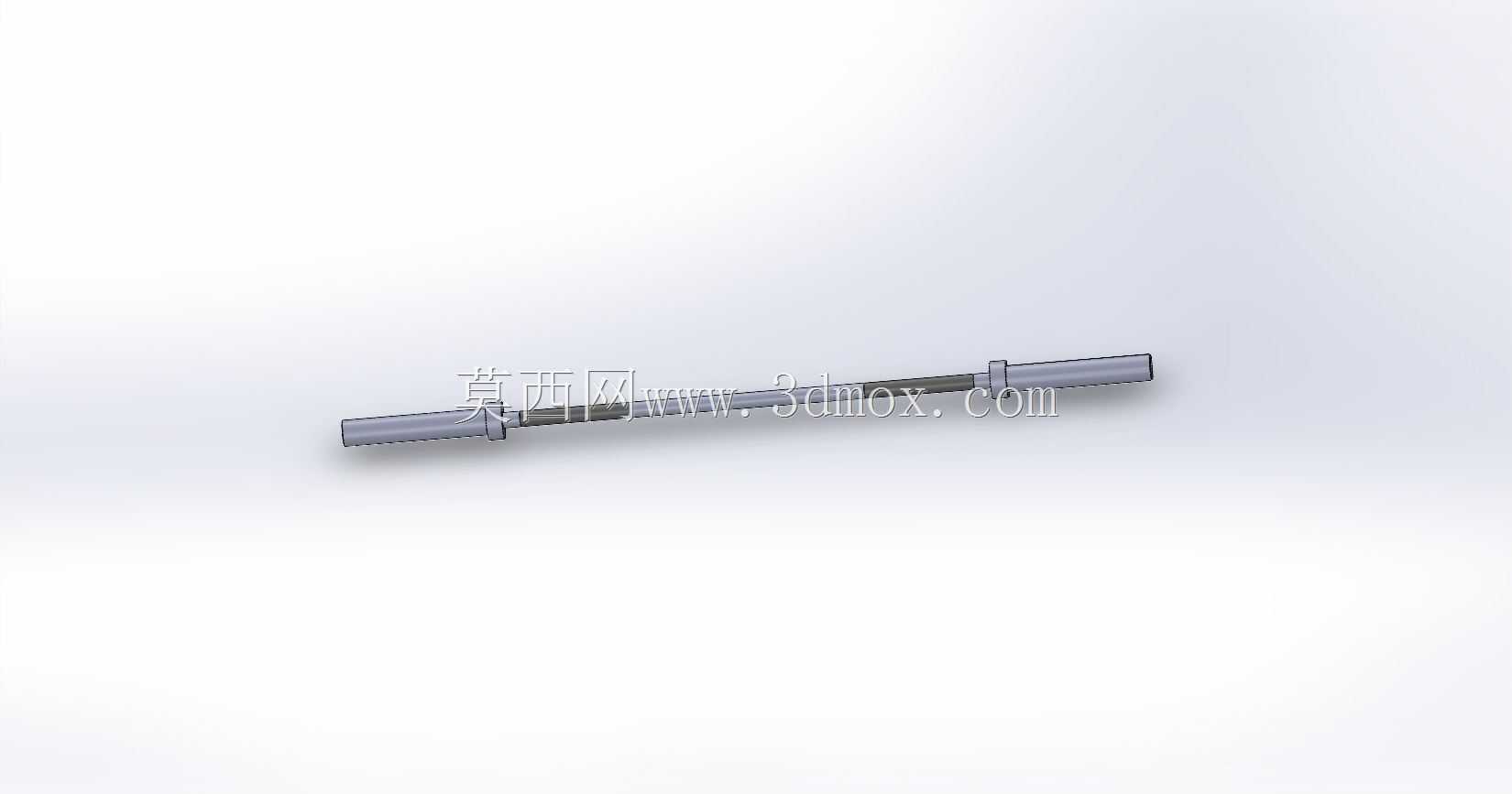

健身器材用杠铃杆结构三维设计

这款杆类零件主要应用于商用及家用健身场景，是力量训练器械的核心受力部件，适配各类标准杠铃片安装，可完成卧推、硬拉、深蹲等多类力量训练动作，承担训练过程中全部动态与静态载荷。从结构设计来看，杆身采用等直径长直杆主体，两端设置有定位轴肩与限位段，可对套装的杠铃片形成轴向限位，避免训练过程中杠铃片出现轴向窜动，保障使用过程的稳定性；杆身两端的握持段做了适配手部握持的直径优化，既保证足够的结构强度，也能提升握持时的贴合度，减少长时间训练带来的手部压痕。设计过程中优先考虑受力均匀性，杆身的同轴度公差控制在合理区间，避免加载后出现偏载导致的杆身永久变形，两端的安装边界严格匹配通用标准杠铃片的内孔尺寸，无需额外加工适配即可直接装配通用配件。在实际使用场景中，该杆件需要反复承受冲击载荷与交变载荷，因此结构设计时在轴肩位置做了圆弧过渡处理，减少应力集中点，避免长期使用过程中在轴肩位置出现疲劳断裂；杆身的直线度设计满足大重量加载下的微变形回弹要求，既不会因为刚度过高导致训练时缺乏缓冲震感，也不会因为刚度过低出现加载后过度弯曲无法复原的问题。从安装边界来看，杆件总长度适配常规健身架的放置宽度，两端的装片段长度可满足多片杠铃片叠加安装的需求，端部预留的锁扣安装位可适配标准弹簧锁扣或卡扣式锁片，进一步固定杠铃片位置，防止训练过程中杠铃片滑落。建模过程中对杆身的各段直径差、过渡圆角尺寸都做了精准还原，可直接用于健身器材的结构装配校验，也可作为同类杆类零件设计的参考模板，帮助设计人员快速完成受力结构的校核与尺寸匹配，缩短同类型产品的开发周期。
