摇杆式多轮移动承载平台结构设计

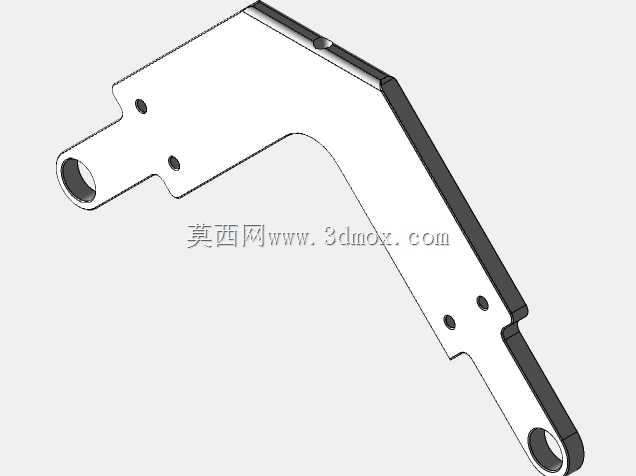

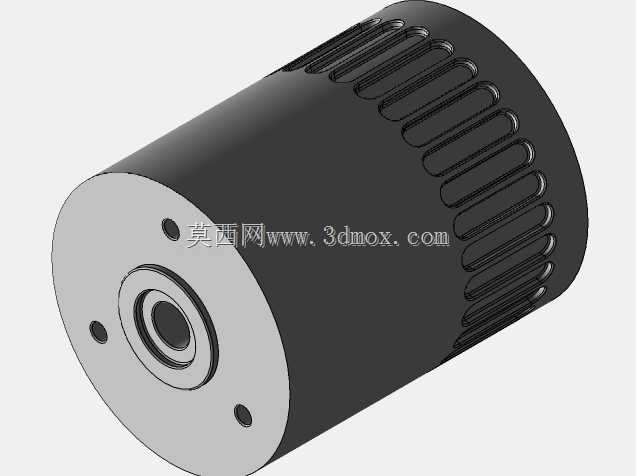

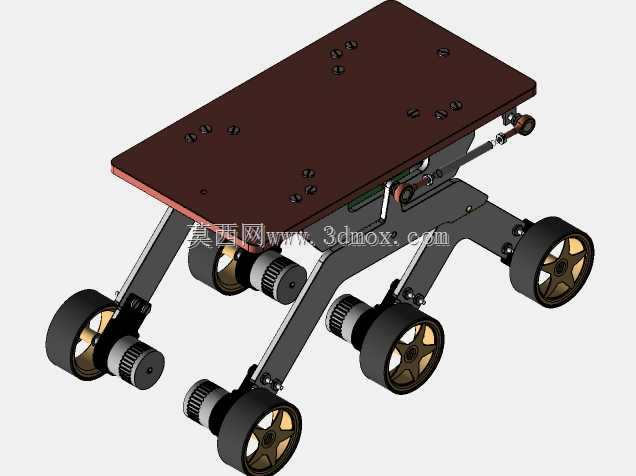

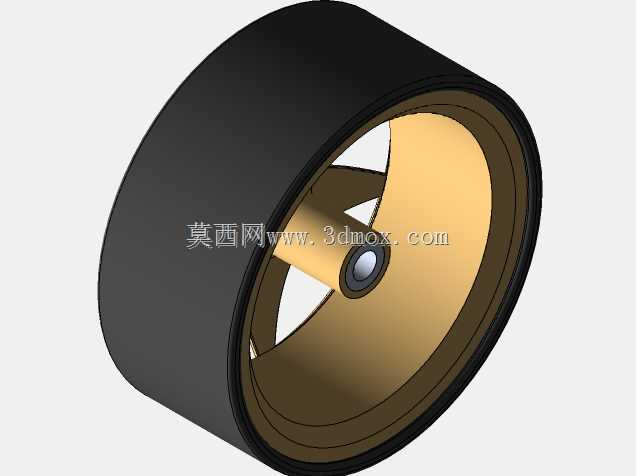

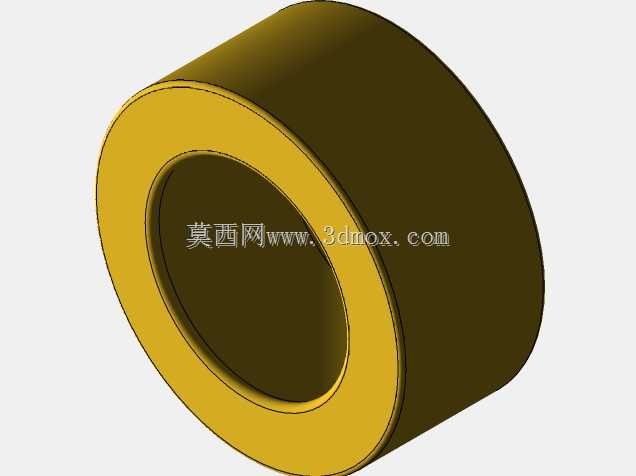

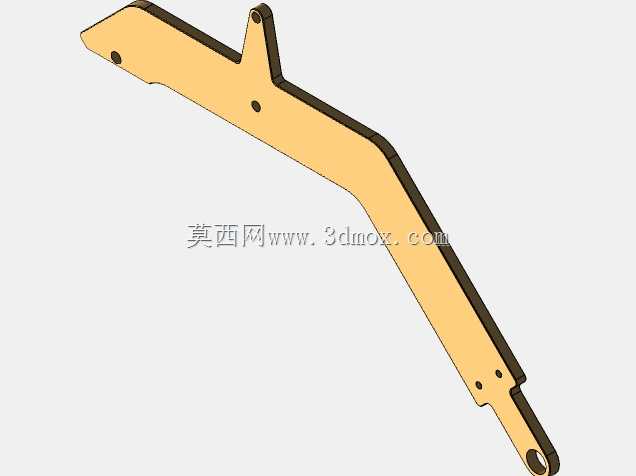

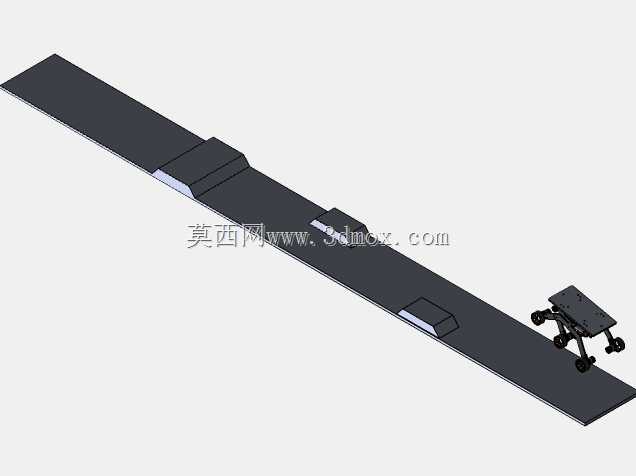

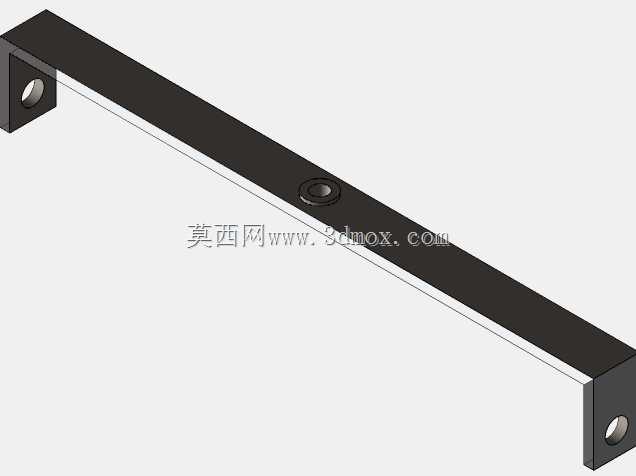

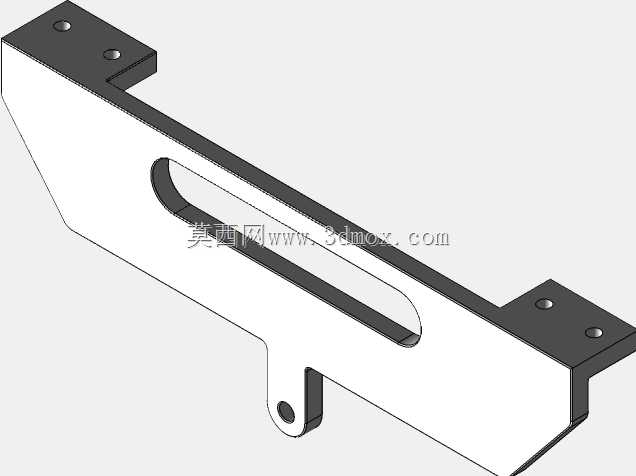

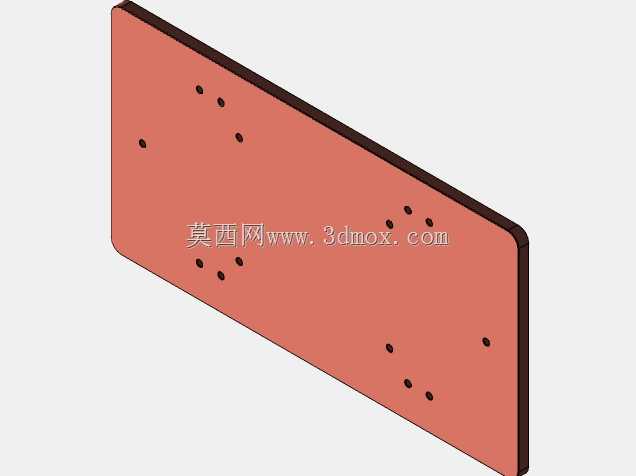

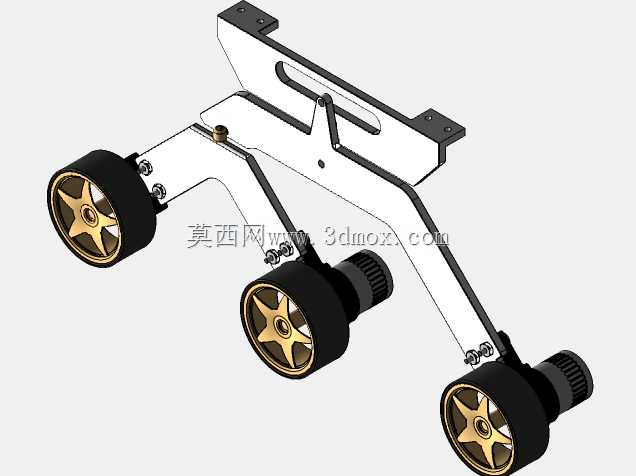

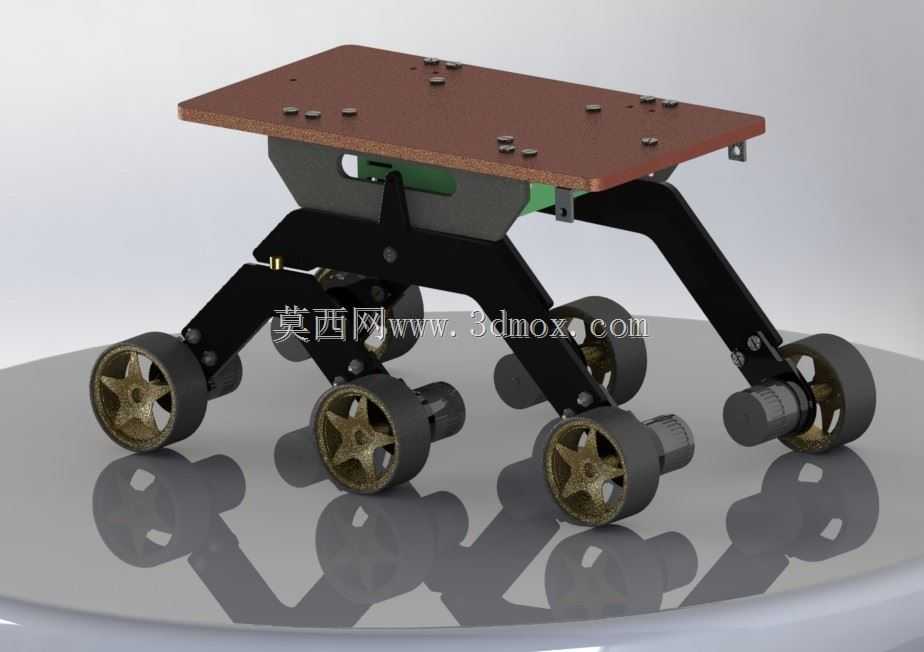

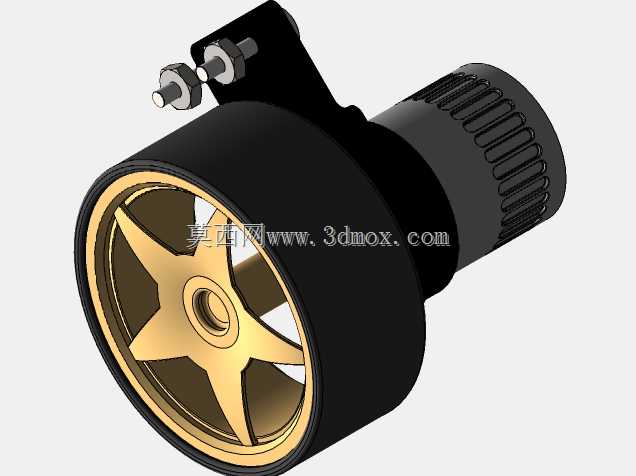

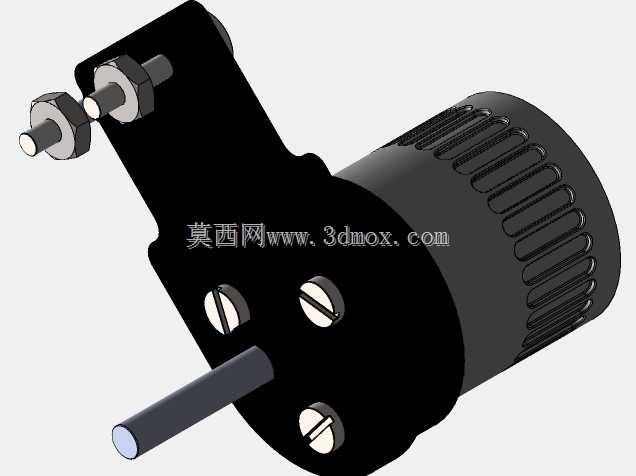

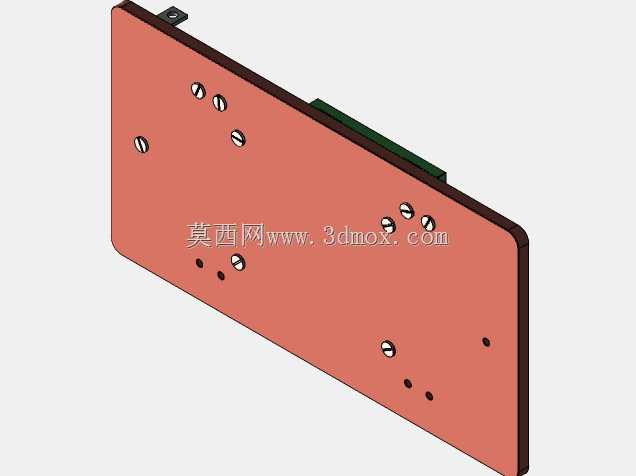

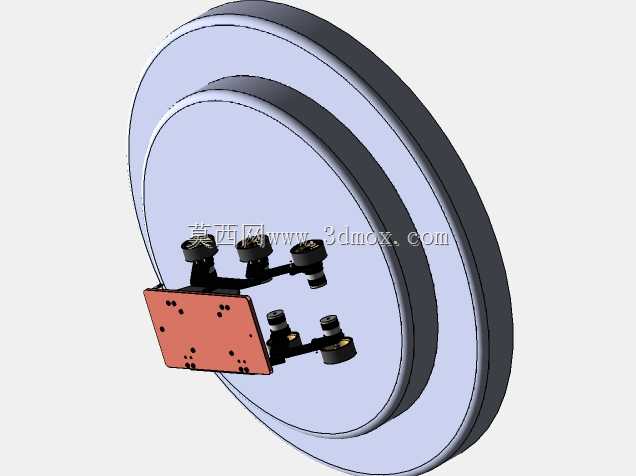

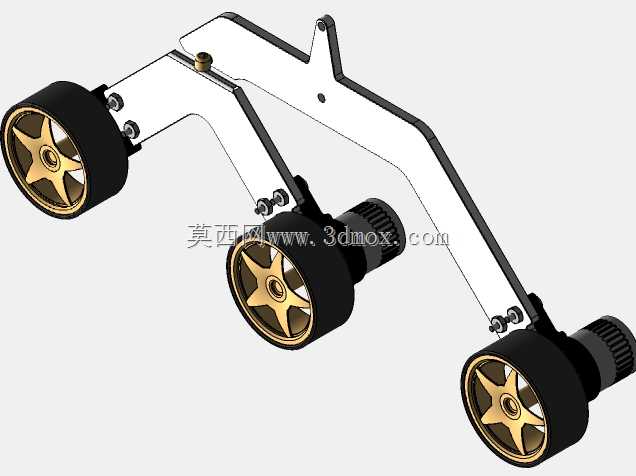

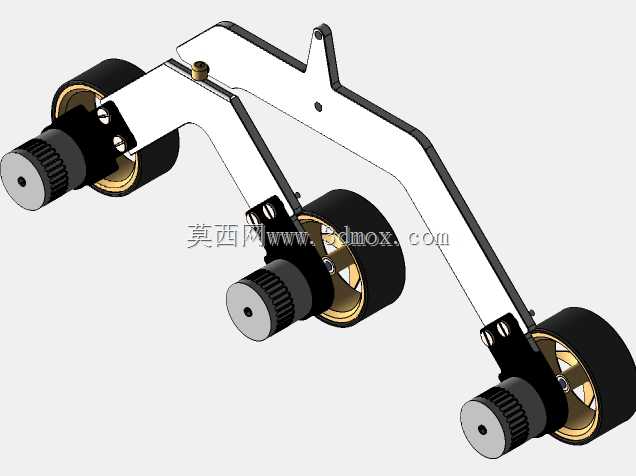

这款摇杆式多轮移动承载平台，主要面向狭小空间内的物料转运、巡检设备搭载、轻型作业机具承载等场景，尤其适配地面存在小幅凸起、接缝、线缆障碍的车间内部、仓储库区、管廊通道等非平整铺装路面环境，相比常规四轮固定底盘，它的地形适应能力更强，不会因为单轮抬升出现整个底盘倾斜甚至卡滞的问题。从结构设计逻辑来看，平台采用对称式摇杆悬架布局，每侧的悬架臂通过铰接点与上层承载台连接，单组悬架上布置三个行走轮，轮组通过铰接结构可随地面起伏独立摆动，始终保证至少有四个轮面与地面接触，大幅提升行走过程的稳定性，不会因为局部地面高差出现载荷集中在单个轮组上的情况。上层承载台采用平板式设计，台面上预留了多组规则排布的安装孔位，可直接固定搭载的功能模块、物料载具或是检测设备，不需要额外二次加工转接板，安装边界覆盖整个台面区域，承载重心设计在平台几何中心偏下位置，避免爬坡或者越障时出现倾翻风险。行走轮采用带轮毂支撑的实心轮结构，轮缘宽度适配车间常见的环氧地坪、水泥地面、钢板路面，不会在软质地面留下过深压痕，轮组的驱动模块直接集成在轮组侧边，减少传动链路的间隙，行走控制精度更高。悬架臂采用弯折式钣金结构，在保证结构强度的同时预留了走线空间，驱动线缆、传感线路可从悬架臂内部空腔走线，避免行走过程中线路被外物剐蹭拉扯。铰接位置采用自润滑衬套配合销轴连接，不需要频繁加注润滑脂即可长期维持摆动顺畅，降低日常维护的工作量。平台整体的高度控制在较低区间，既保证了足够的离地间隙跨越常见的地面障碍，也降低了整体重心，搭载高位设备时的稳定性更好，两侧悬架的摆动行程经过限位设计，不会因为摆动幅度过大导致台面倾斜角度超出搭载设备的允许范围。在实际选型适配时，可根据搭载设备的重量调整轮组的承载等级，也可在台面上加装防护栏、定位夹具等附属结构，适配不同的作业需求，不管是作为AGV的基础行走底盘，还是作为小型移动作业机具的承载基体，都能快速适配，不需要对核心悬架结构做大幅修改。
