宏碁笔记本电源适配器导线支撑接头

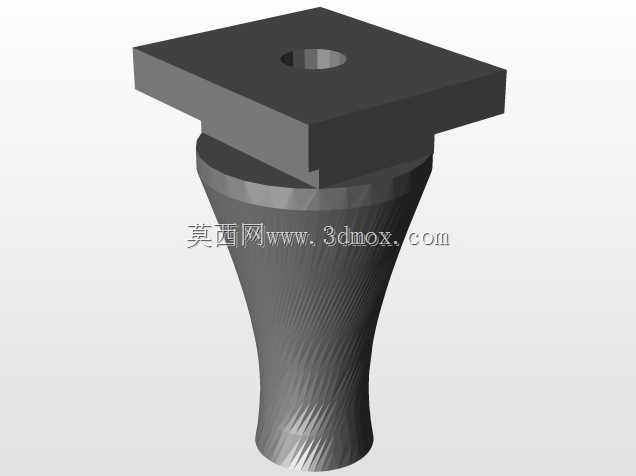

日常使用笔记本电脑时，电源适配器出线位置的导线反复弯折是线材断裂的核心诱因，多数适配器的线材失效都出现在出线根部的应力集中区域，这个支撑接头正是为解决该问题设计的结构件。从结构设计逻辑来看，接头采用上下分段的变径造型，上部为带中心通孔的方形安装座，方形结构的设计初衷是匹配适配器壳体的方形安装卡槽，安装后可限制接头周向转动，避免线材随接头扭转产生额外内应力；中心通孔的尺寸适配适配器输出导线的线径，穿线后可通过点胶或卡扣结构实现线材与接头的固定，防止线材被外力拉扯时与内部电路板焊点脱开。下部为渐变收窄的锥状支撑段，从方形安装座底部平滑过渡到出线端的小圆柱面，这种锥面过渡结构可将线材弯折时的应力均匀分散到整个锥段长度上，避免应力集中在某一个截面位置，大幅提升线材的抗弯折疲劳寿命。在实际装配场景中，该接头的方形安装座需要嵌入适配器壳体的对应安装槽内，安装座的厚度与壳体壁厚匹配，装配后接头端面与壳体表面齐平，不会出现凸起或凹陷影响适配器的整体外观；锥段的长度设计充分考虑了日常使用时的线材弯折角度，常规桌面使用场景下，线材从适配器引出后的弯折角度通常不超过45度，锥段的曲面弧度可让线材自然弯曲，不会出现硬折死角。从材料选型角度，这类接头通常采用耐弯折的软质PVC或TPE材质注塑成型，既具备足够的支撑强度固定线材位置，又有合适的韧性适配线材的反复弯折，不会因长期弯折出现脆断裂纹。在建模过程中，需要重点关注方形安装座与壳体卡槽的配合公差，通常采用小间隙配合保证装配顺畅，同时中心通孔的尺寸要略小于线径，保证穿线后有足够的抱紧力，锥段的过渡曲面要保证曲率连续，避免出现棱角导致应力集中，还要注意安装座上的定位缺口设计，确保装配时接头的方向正确，不会出现装反导致出线方向偏移的问题。
