桌面线缆收纳管理集线盒结构

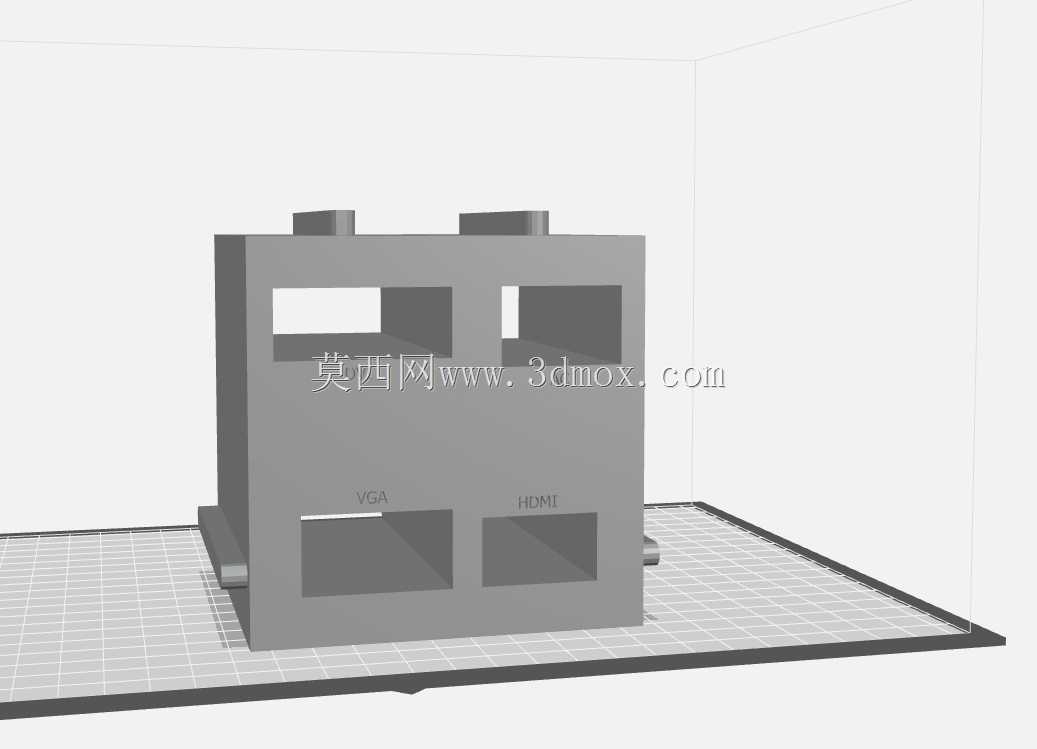

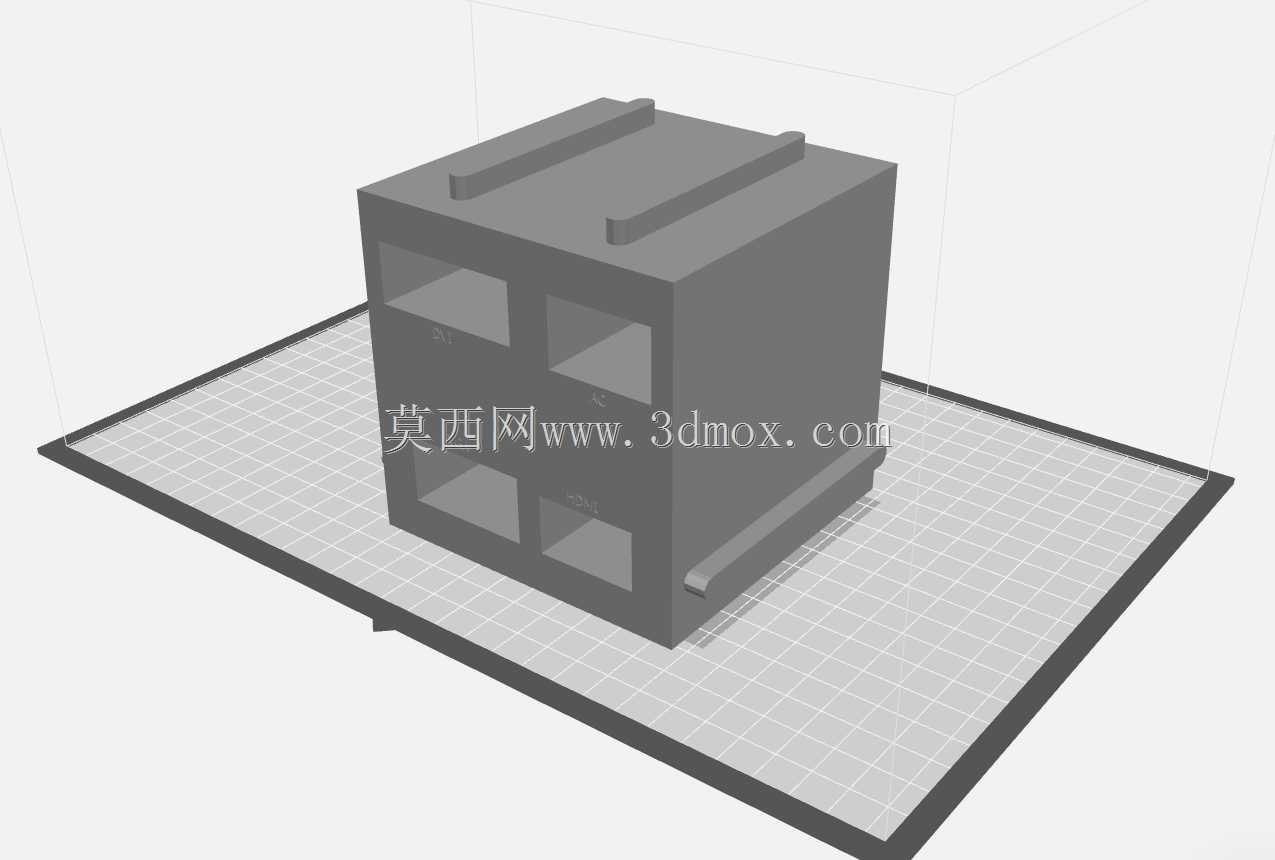

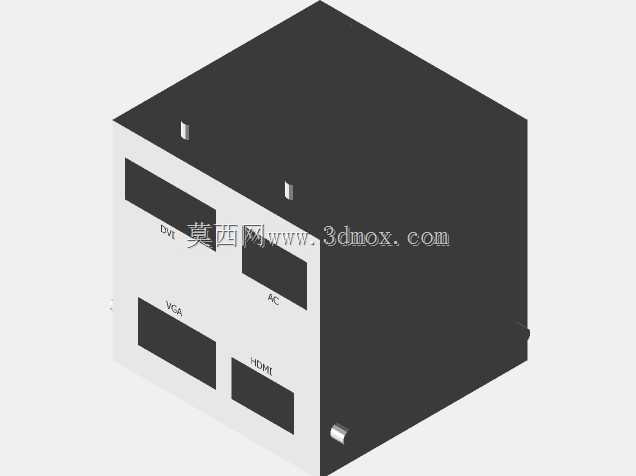

日常办公与家用桌面场景中，计算机及配套外设的线缆杂乱缠绕、拉扯打结是长期困扰使用者的问题，这类线缆不仅影响桌面整洁度，还容易因外力拉扯导致接口松动、线缆外皮磨损，甚至引发接触不良、短路等隐患，传统理线方式多采用扎带捆绑、线卡固定，存在后期调整线缆难度大、无法兼容多规格接口、外露线缆易积灰等缺陷。这款集线收纳装置的设计核心，就是针对性解决多设备线缆的集中存储与有序管理需求，整体采用四英寸见方的盒式主体结构，侧边预留0.25英寸延伸段作为线缆进出的导向结构，安装时可直接放置于桌面下方、显示器背部或者弱电布线槽旁，无需额外打孔固定，适配多数办公桌面与家用影音柜的安装边界。盒体内部预留了对应HDMI（含公母头适配空间）、VGA、DVI（支持双链路接头）以及交流电源输入的专属插槽，不同接口的线缆无需裁剪接头即可直接插入对应槽位，避免了传统理线盒需要拆卸接头穿线的繁琐操作。内部设置的高架绕线结构，可将多余长度的线缆按顺序缠绕在架体上，预留合适的出线长度后从另一侧的输出口引出，既避免了多余线缆在盒内堆叠缠绕，也方便后期调整设备位置时抽拉调整线缆长度，无需拆开盒体重新整理。盒体正面预留了四格分层开口，既可以直观观察内部线缆的排布状态，也能辅助内部散热，避免长时间使用时电源适配器积热。相比传统柔性理线管、开放式理线架的设计，这款封闭式盒体结构可以将所有线缆完全收纳在内部，避免线缆外露积灰，也能防止宠物啃咬、意外触碰导致的线缆松脱，同时统一的盒体尺寸可以多个并排堆叠使用，适配多设备工位、小型机房操作台、家庭影音柜等不同场景的布线需求，在三维建模过程中，所有接口槽位的尺寸都严格对应常规线缆接头的实际公差，绕线架的间距预留了足够的线缆弯曲半径，避免线缆过度弯折导致线芯断裂，盒体边角做了圆弧过渡处理，安装和维护时不会划伤操作人员，整体结构无额外易损件，后期维护仅需打开上盖即可调整内部线缆排布，实用性较强。
