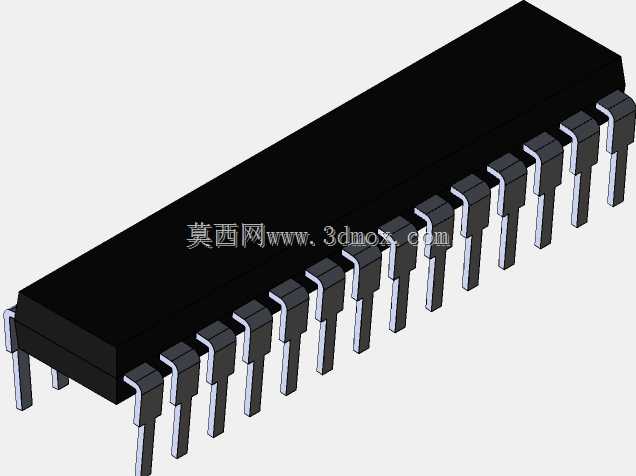

双列直插封装集成电路芯片三维结构

在各类通孔插装工艺的电路板设计场景中，双列直插封装的集成电路是极为常见的板载元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉校验、工装夹具设计以及整机装配的空间预留合理性。从实际应用场景来看，这类封装芯片广泛覆盖工业控制板卡、老式家电主控板、教学实验电路板、小批量试制的电子设备等领域，相较于表面贴装元件，其直插引脚的结构能够耐受更大的机械应力，在需要频繁插拔、振动环境较强的设备中，仍能保持可靠的电气连接性能。建模过程中首先需要明确引脚的排布逻辑，双列对称分布的引脚沿封装本体两侧等距排列，每个引脚的弯折角度、伸出长度都严格匹配实际量产元件的尺寸规范，引脚末端的平直段长度需要满足波峰焊工艺的吃锡要求，避免出现虚焊、引脚过短无法穿透PCB焊盘的问题。封装本体采用矩形黑色塑封结构，建模时需要还原塑封本体的边角倒角特征，避免尖锐直角带来的渲染失真，同时本体的厚度尺寸需要预留出与PCB板面之间的安全间隙，防止本体底部与板面印刷的线路、丝印层产生摩擦剐蹭。从安装边界来看，建模时不仅要还原元件自身的外形尺寸，还要考虑实际装配时的操作空间：比如芯片插拔过程中，IC起拔器的操作预留空间，引脚与周边电解电容、接插件等 taller 元件的安全间距，避免在装配、维修过程中磕碰周边元件。不同于贴片封装的薄型结构，双列直插元件的引脚带有标准的弯折成型结构，建模时需要准确还原引脚从本体引出后的两次弯折角度，保证引脚中心距与PCB焊盘孔位完全对齐，避免出现插装时引脚歪斜、无法顺利插入焊盘的问题。在结构设计验证阶段，这类精确的三维模型可以直接导入PCB设计软件进行3D布局校验，检查元件与外壳、散热片、连接排线之间的空间干涉，也可以用于自动化插件设备的吸嘴、夹具定位设计，确保设备能够准确抓取元件、完成精准插装。对于教学演示场景而言，还原度高的芯片模型能够帮助初学者直观理解通孔插装元件的结构特征，区分不同封装形式的引脚排布差异，快速掌握电路板布局的空间规划逻辑。建模过程中对引脚的金属质感、塑封本体的哑光黑色表面都做了对应材质还原，能够在装配仿真、产品渲染场景中呈现接近实物的视觉效果，方便结构工程师在设计阶段就直观评估整机内部的元件排布合理性，减少打样阶段的干涉返工问题。
