RC1202A液晶模块PCB安装隔垫结构

在嵌入式工控终端、小型人机交互面板、便携检测设备的显示模块装配环节，PCB与LCD模组之间的间距控制一直是结构设计中容易被忽略却直接影响整机可靠性的细节。这款隔垫正是针对RC1202A规格液晶模块的安装需求设计，核心作用是在LCD模组与主控PCB之间形成稳定的支撑间隙，避免装配后PCB上的焊点、引脚直接接触液晶模组背面的导电层或金属衬底，防止短路、压损屏幕背光层等装配故障。

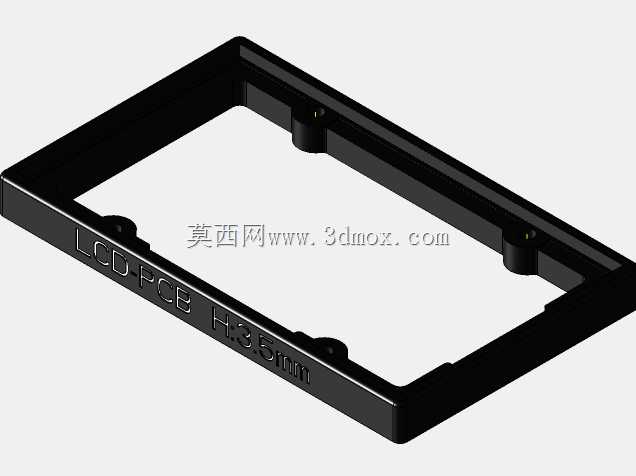

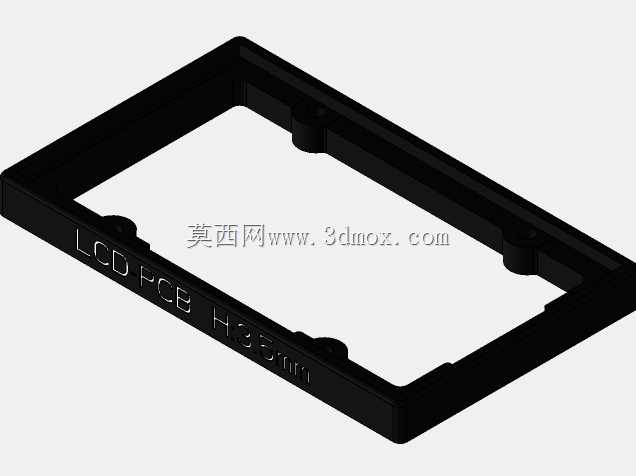

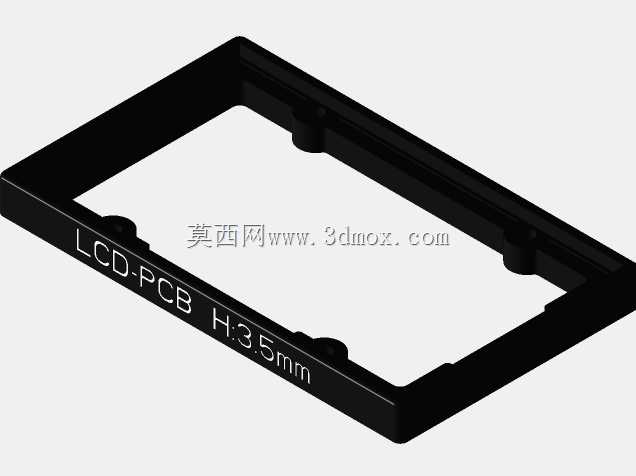

从实际装配场景来看，这类隔垫多用于小尺寸字符液晶的板载安装工位，很多紧凑型手持设备、工业控制板卡上的1202液晶都是直接通过排针焊接在PCB上，若没有精准厚度的隔垫做支撑，焊接时排针插入深度不一致会导致液晶屏幕倾斜，长期使用中受震动影响还可能出现排针虚接、屏幕晃动的问题。这款隔垫采用框型一体式结构，整体轮廓完全匹配RC1202A液晶模块的外边缘，安装时可以直接套在液晶模组的外侧边框上，不需要额外做定位校准，四个角位预留的凸台结构刚好对应PCB上的安装孔位，装配时隔垫的凸台卡入孔位即可完成预固定，后续拧装固定螺丝时不会出现垫片移位的问题。

尺寸设计上，这款隔垫的总长控制在59.7mm，总宽36mm，整体厚度5.1mm，支撑后形成的3.5mm净间隙刚好匹配常规排针的焊接露出高度，既不会因为间隙过大导致排针焊接长度不足、连接强度不够，也不会因为间隙过小挤压屏幕背面的驱动芯片。框体的侧边做了加厚处理，侧面蚀刻的标识可以帮助装配人员快速识别安装方向，避免装反后遮挡液晶模块的定位缺口。隔垫的内框尺寸做了0.2mm的避让余量，不会剐蹭液晶模组的侧边封装胶，也不会遮挡PCB上靠近屏幕安装位的贴片元件，对于板载0805封装阻容、小尺寸贴片按键的布局非常友好。

从设计思路来看，这款结构没有采用常见的分体式圆柱支撑柱方案，而是选用整体框型结构，一方面是减少装配时的零件数量，整条产线装配时不需要逐个粘贴支撑柱、核对位置，直接将整框隔垫对位放上即可，能有效提升装配效率；另一方面整框结构可以在液晶模组四周形成连续的支撑力，避免单点支撑导致的屏幕受力不均，在设备受到跌落、冲击时，整框隔垫可以分散冲击力，降低液晶玻璃碎裂的风险。隔垫的边缘都做了R0.3的倒角处理，装配时不会划伤操作人员的手指，也不会刮坏PCB上的阻焊层。对于需要做三防涂覆的PCB板，这款隔垫安装后还能在屏幕区域形成一圈防护挡边，减少三防漆飞溅到液晶屏幕背面的概率，降低后续清理的工作量。
