高转速免润滑车削用回转顶尖结构

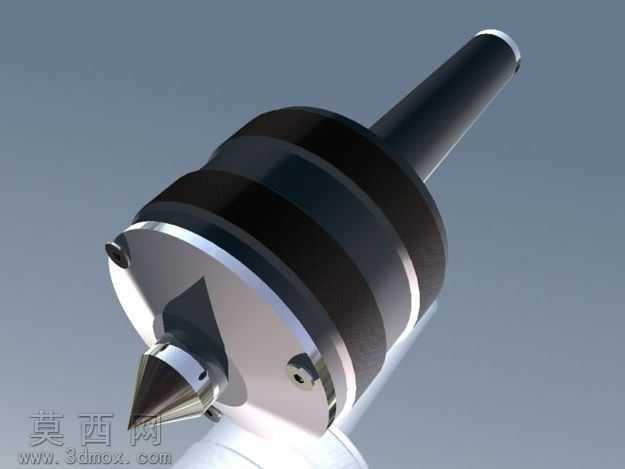

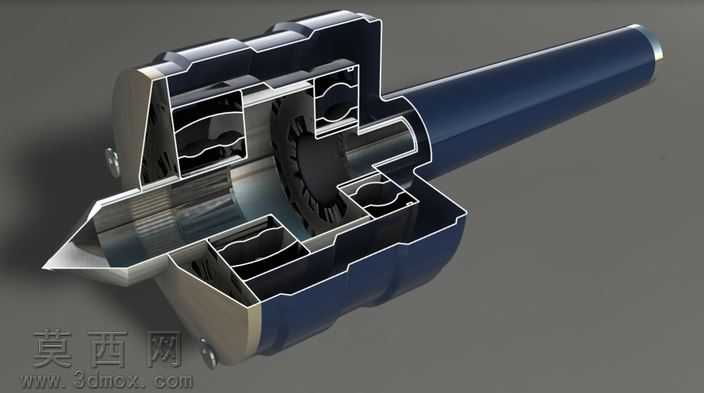

本模型为车削加工配套使用的回转顶尖三维结构，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，首先依据回转顶尖的功能需求拆分核心构件：莫氏锥柄主体、多组精密轴承组、密封端盖、硬质合金顶尖头、锁紧调节环等独立零件，每个零件均按照机械加工公差标准设定建模尺寸，对轴承滚道、顶尖锥面、锥柄配合面等关键工作面做了精确的曲面拟合，避免建模过程中出现面重叠、间隙过大等装配干涉问题。装配阶段按照实际装配顺序添加同轴度、端面贴合、转动副等约束关系，完整还原回转顶尖的真实转动状态，可直接用于运动仿真验证转动灵活性。渲染阶段针对不同零件的材质特性做了精细化材质分配：莫氏锥柄部分采用调质合金钢材质，添加了发黑氧化处理的哑光黑金属质感，还原表面细微的氧化层纹理与金属磨砂触感；顶尖头部采用硬质合金材质，设置高反光金属材质参数，模拟硬质合金的高硬度亮面质感，顶尖尖端做了微小倒角处理，符合实际刀具的刃磨工艺特征；轴承部分的滚动体设置为高亮轴承钢材质，保持架添加铜合金哑光质感，密封橡胶圈添加黑色软质橡胶的半哑光质感，区分不同构件的材质差异。结构设计上重点优化了高转速工况下的适配性，采用多组角接触轴承配对组合的布局，可同时承受径向载荷与轴向切削力，密封结构采用非接触式迷宫密封搭配内置润滑脂储腔，实现高转速运转过程中无需额外添加润滑脂即可长时间稳定工作，尾部的夹紧压力调节结构可通过端盖的锁紧程度调整轴承预紧力，提供更大的工件夹紧压力，避免车削过程中工件出现蹿动问题。整体建模过程严格遵循机械设计规范，所有倒角、退刀槽、配合公差均符合实际加工要求，可直接用于机床附件的结构展示、教学演示或二次优化设计，渲染输出的效果图清晰展现了产品的外观质感与结构层次，直观呈现回转顶尖的工业设计美感与功能特性。
