博世力士乐气动气缸推进机构设计

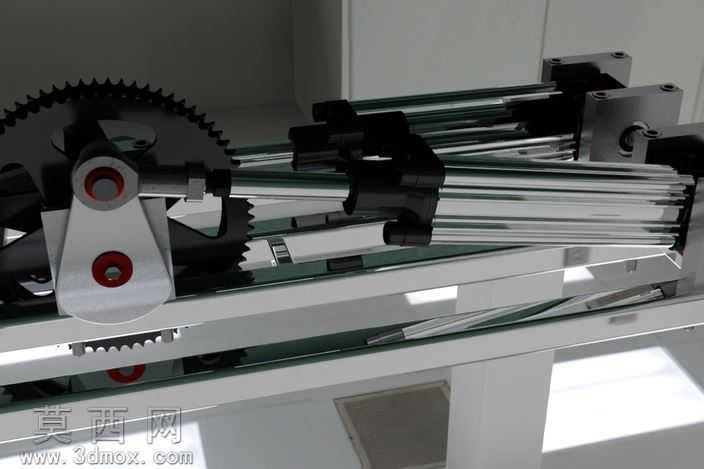

本模型为气动技术推进机构，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循自顶向下的设计逻辑，先完成整体运动行程、负载推力的参数核算，再拆分各个功能子装配体逐一建模，确保各部件间的装配约束完全匹配实际装配公差要求。模型渲染阶段采用金属哑光材质模拟光轴导轨的表面质感，对齿轮部件添加了齿面淬火后的金属光泽材质，黑色气动执行元件采用磨砂工程塑料材质，金属安装支架采用阳极氧化铝材质，通过环境光遮蔽、全局光照渲染参数调整，还原机构真实的材质质感与装配层次。结构层面，该推进机构以双平行直线光轴作为运动导向载体，搭配线性轴承实现低摩擦的直线往复运动，动力输入端采用齿轮齿条啮合传动结构，将气动气缸的直线推力转化为精准的步进推进动作，齿轮组件通过带座轴承固定在安装立板上，曲柄联动结构实现行程末端的缓冲锁止，避免推进到位时的刚性冲击。设计思路上，该机构针对自动化产线的工件推送工位需求设计，选型博世力士乐系列气动气缸作为核心动力元件，兼顾推力稳定性与动作响应速度，齿轮齿条的传动副设计可根据实际推送行程需求更换不同齿数的齿轮、不同长度的齿条实现行程调节，双导轨的导向结构可承受更大的偏载力矩，避免长行程推进时出现的卡滞问题，所有安装孔位均采用标准紧固件规格设计，可直接适配常规工业铝型材机架的安装需求，模型中完整保留了各部件的运动约束关系，可直接进行运动仿真验证，模拟推进全过程的动作时序、干涉检查，验证机构在全行程范围内的运行流畅度，为后续的实物加工、装配调试提供精准的三维数据支撑，可直接用于气动实训教学、自动化设备方案设计的参考模型。
