电视机钣金固定安装支架结构设计

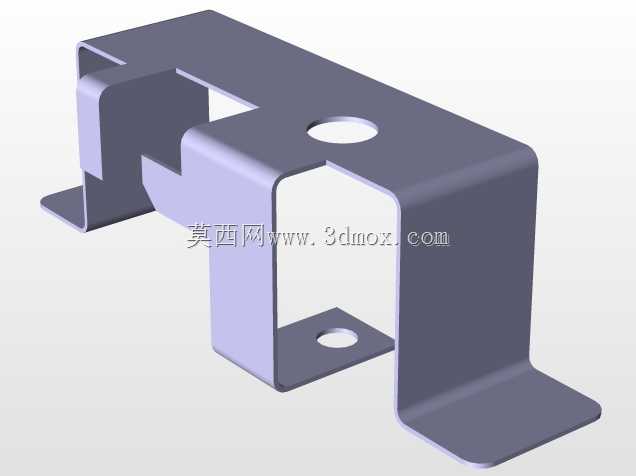

日常做消费电子结构配套设计时，这类电视配套的钣金固定件是很常见的小构件，别看它体积不大，实际在整机装配环节承担的作用非常关键。很多人做这类小件建模时容易忽略安装边界的校核，往往只画出大致外形就交付，等到试装阶段才会发现和周边结构干涉、安装孔位对位偏差的问题，反而耽误整机的装配进度。这个构件采用一体折弯的钣金工艺成型，没有额外的焊接拼接工序，所有弯折处都做了适配板材厚度的内R处理，既避免折弯处出现应力集中导致的开裂隐患，也能减少冲压成型时的模具损耗，批量生产时的良率能得到有效保障。构件上预留的两个圆形安装孔，分别对应电视背板的预装螺柱和墙体挂装点位的固定位，孔位周边做了轻微的沉台设计，装配时螺丝头可以完全沉入构件平面内，不会出现凸起刮蹭电视背板漆面或者挂装面的问题。从实际使用场景来看，这个支架主要承担电视背板与挂装结构之间的连接载荷，弯折形成的几字形腔体刚好可以容纳电视背板边缘的凸起走线槽，装配时不需要额外对背板做避让加工，直接卡入到位即可完成预定位，能大幅减少现场安装的对位时间。做这类钣金件的结构设计时，首先要确认所用板材的折弯系数，不同厚度的冷轧板折弯延展量有明显差异，如果系数取值不对，最终成型的构件两个安装面的平行度就会出现偏差，装到电视上之后会出现整机歪斜、局部受力不均的问题，长期使用甚至会导致背板变形。这个构件的外翻边设计也有实际考量，下端延伸出的平直边可以在挂装时托住电视背板的下沿，分担螺丝点位承受的纵向载荷，避免长期承重下螺丝出现滑牙松动的问题；侧边的缺口设计则是为了避让电视背板上的接口排线，安装完成后不会挤压到HDMI、电源线等外接线路，减少线材弯折破损的风险。实际建模过程中，需要同步考虑冲压模具的开模可行性，所有的弯折角度都控制在常规冲压工序可实现的范围内，没有过小的锐角弯折，也没有超出板材延展极限的深拉伸结构，不需要额外开发特殊工序就能完成批量生产，能有效控制单件的制造成本。另外构件的边缘都做了压毛边处理，安装时不会划伤作业人员的手部，也不会刮损电视外壳的喷涂表面，这些细节虽然不影响核心的承重功能，但在实际量产和装配环节都是必须考虑的设计要点。
