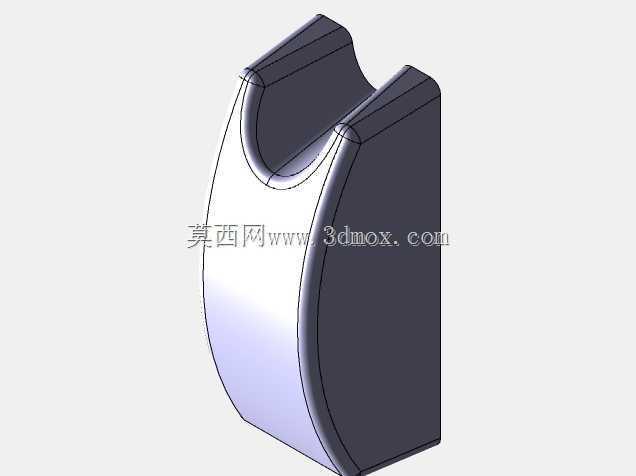

汽车发动机化油器端盖结构设计

　　在燃油动力车辆的发动机进气系统布局中，化油器作为燃油与空气混合配比的核心部件，其端盖的结构合理性直接影响整套进气系统的密封性能、混合气形成稳定性以及整机运行的工况表现。这款化油器端盖的结构设计，完全围绕化油器本体的安装匹配需求展开，首先从安装边界来看，端盖的弧形贴合面完全匹配化油器腔体的上部轮廓曲率，安装时无需额外调整适配角度，可直接贴合在化油器腔体的上端开口位置，配合端面的密封槽结构，能够有效阻断外界未经过滤的空气进入混合气腔，同时避免腔体内的燃油混合气出现泄漏，保证空燃比控制精度。

　　从实际使用场景出发，化油器端盖长期处于发动机舱的高温、振动工况下，设计时首先考虑了结构的抗振性能，端盖的侧壁采用渐变厚度设计，靠近安装贴合面的位置壁厚更大，可承受安装螺栓的锁紧压力不会出现开裂，远离安装面的上部区域适当减薄，在保证整体结构强度的前提下降低零件自重，减少发动机运行过程中振动带来的附加载荷。端盖上部的U型避让槽，是专门为化油器内部的节气门转轴、阻风门操纵机构预留的运动空间，槽体的边缘做了圆弧过渡处理，既不会干涉操纵杆件的往复转动，也能在杆件运动过程中避免出现剐蹭磨损，延长操纵机构的使用寿命。

　　在功能特性层面，这款端盖除了基础的密封防护作用外，其内壁的曲面造型还能辅助优化混合气的流动路径，当空气流经化油器喉口与燃油混合后，接触到端盖内壁的弧形曲面时会形成平缓的紊流，让燃油颗粒与空气混合得更加均匀，避免出现燃油附着在腔壁形成油膜的情况，提升不同工况下的混合气燃烧效率。端盖的安装孔位采用对称式布局，孔位的位置度公差控制在0.1mm以内，安装时可快速对准化油器本体上的对应螺柱，降低装配难度，同时对称的受力结构也能让端盖在锁紧后各位置的压紧力保持均匀，不会出现局部密封不严的问题。

　　从设计思路的落地来看，这款端盖的外形没有多余的装饰性结构，所有曲面和棱角都服务于功能需求：外侧的直面结构方便维修时快速拆装，无需预留额外的操作空间即可用扳手拧紧安装螺母；边缘的圆角处理既避免了加工过程中出现应力集中导致的零件变形，也能在装配和维修过程中防止尖锐棱角划伤操作人员。考虑到化油器工作时腔体内会存在一定的压力波动，端盖的整体结构做了加强筋布局优化，在不增加壁厚的前提下提升了结构刚性，即使在发动机高转速运行、腔体内压力频繁变化的情况下，端盖也不会出现形变导致密封失效。

　　在实际装车应用中，这款化油器端盖可适配多数小排量自然吸气发动机的化油器改装与替换场景，其安装尺寸完全符合主流化油器的接口标准，替换原有端盖时无需对化油器本体做任何修改，直接更换即可达到密封和优化混合气流动的效果。针对不同使用环境的需求，端盖的材质可根据实际工况选择，常规使用场景下采用耐油工程塑料即可满足重量和成本要求，在高温高振动的越野场景下，可更换为铸铝材质的同结构端盖，进一步提升抗热变形和抗振性能。端盖的密封槽尺寸适配常规厚度的耐油橡胶密封圈，更换密封圈时无需定制特殊规格，方便后期维护保养。
