树莓派ZeroW适配3D打印外壳结构设计

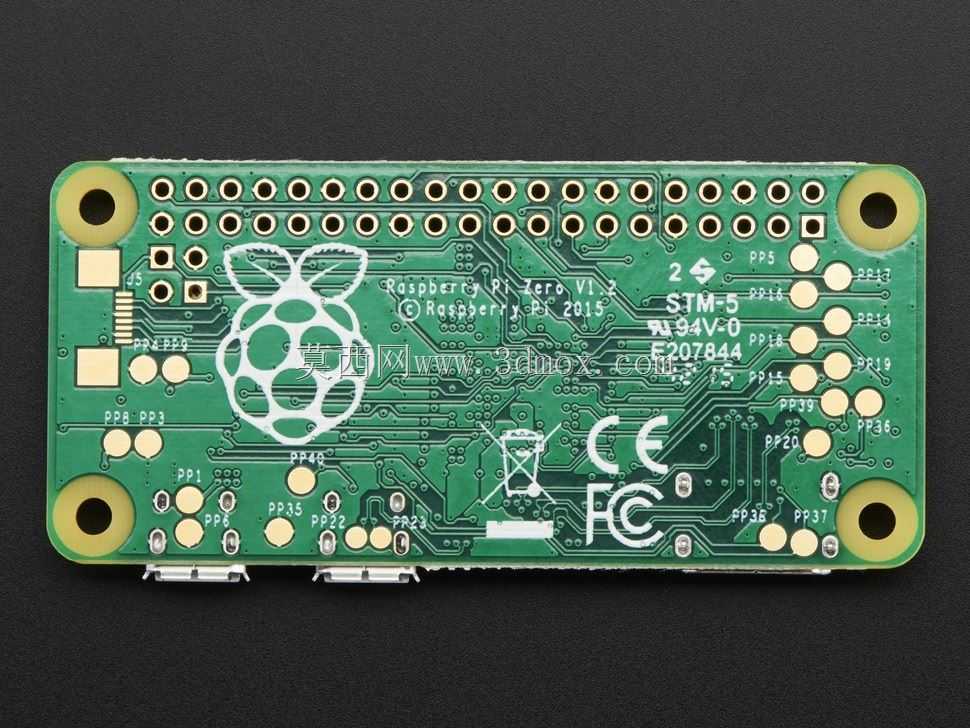

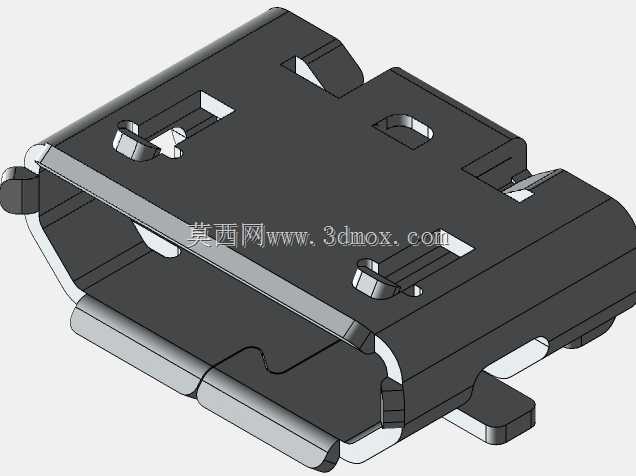

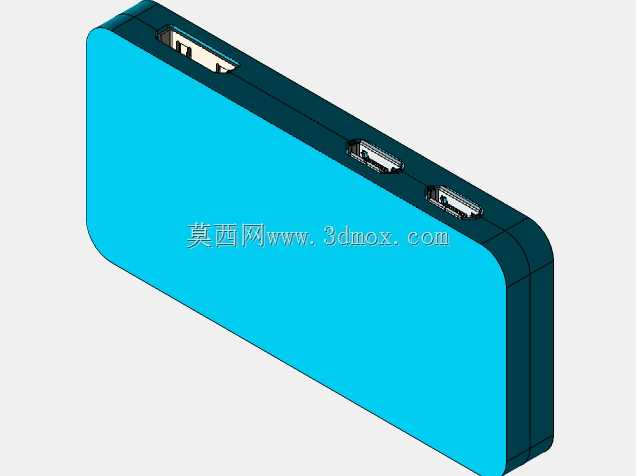

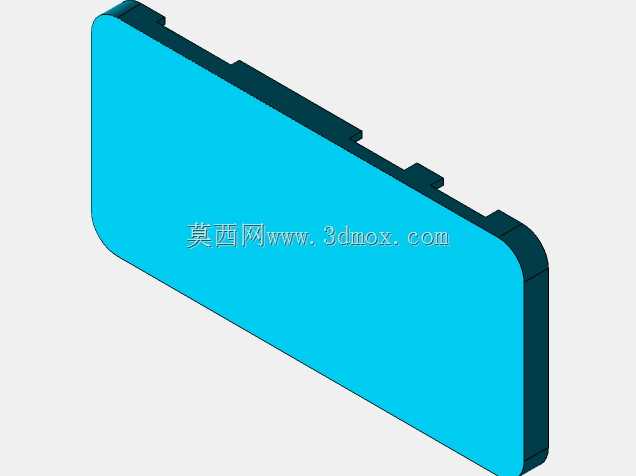

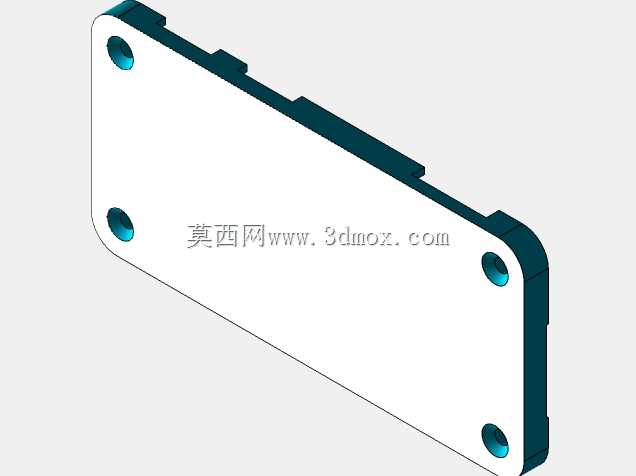

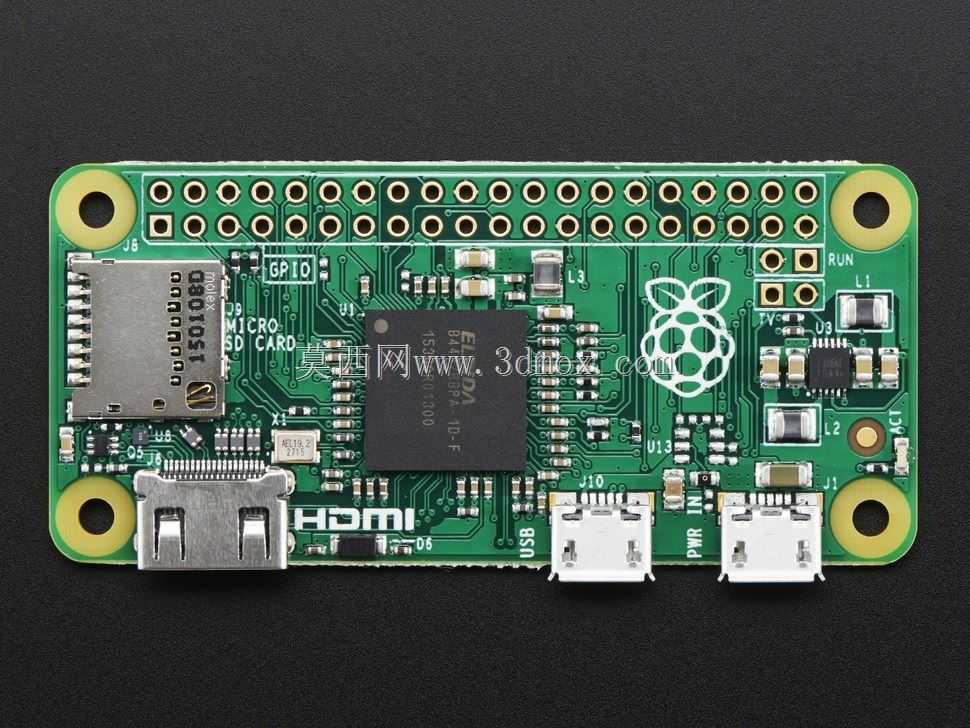

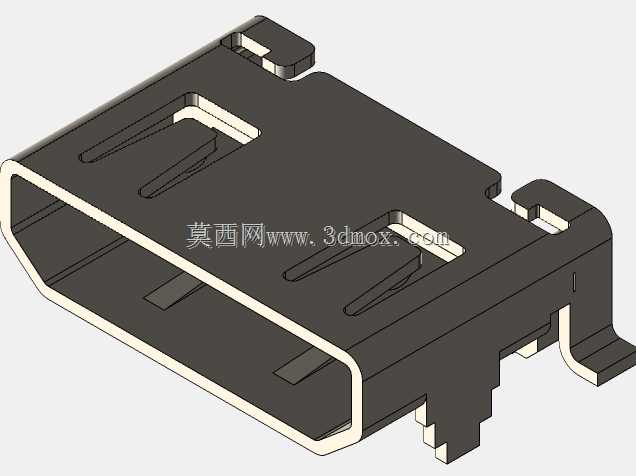

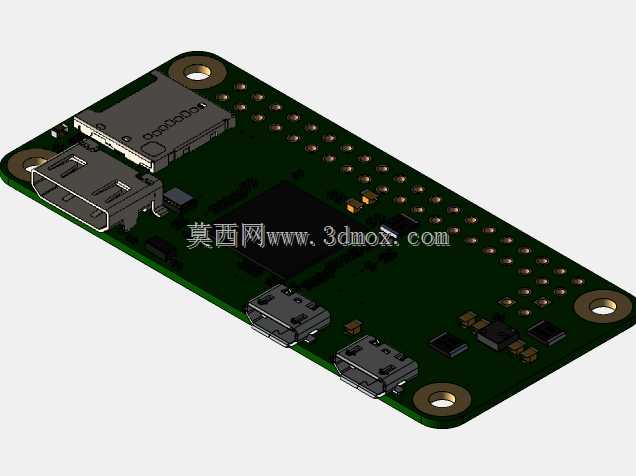

这款适配树莓派Zero W的外壳结构，主要面向嵌入式开发、小型智能硬件搭建场景下的单板防护需求，日常在桌面级智能终端、小型物联网节点、便携DIY电子装置的搭建中，这类定制外壳能有效避免核心板裸露带来的引脚误碰、积灰短路、外力磕碰损伤等问题。设计过程中优先考虑了3D打印的成型特性，整体壁厚控制在1.8mm，既保证打印后壳体的结构强度，不会因日常拿取、拆装出现侧壁开裂，也不会因为壁厚过大增加不必要的打印耗材消耗与成型时长。壳体的安装边界完全贴合树莓派Zero W的实际板卡尺寸，长宽方向预留0.2mm的装配间隙，避免打印过程中因材料收缩导致板卡无法顺利嵌入，同时在板卡对应的Micro USB供电接口、HDMI输出接口、GPIO排针位置都做了精准的开孔避让，开孔边缘做了0.3mm的倒角处理，既不会在插拔线材时卡滞，也能避免打印层纹带来的边缘割手问题。壳体采用上下扣合的装配方式，没有额外设计螺丝固定柱，一方面是适配3D打印的免螺丝快装需求，日常拆装调试板卡时不需要额外工具，直接扣合即可完成固定，扣合位置的卡扣做了15度的拔模斜度，打印时不需要添加支撑结构，减少后期支撑拆除的打磨工作量。在内腔对应板卡的主控芯片位置，特意预留了0.5mm的散热间隙，既可以直接贴装薄型导热硅胶片将热量传导到壳体表面辅助散热，也不会因为间隙过大导致板卡在壳体内出现晃动。考虑到部分用户会在GPIO引脚外接扩展模块，壳体在排针对应位置做了可折断的压痕设计，不需要外接模块时压痕位置保持封闭，可以阻挡灰尘从引脚缝隙进入壳体内，需要外接排线或者扩展板时，直接沿着压痕掰除对应挡片即可，不需要额外工具进行裁切。壳体外表面没有做多余的纹理装饰，保持平整的打印面即可，用户也可以根据自身需求在表面做贴纸、喷涂等个性化处理，整体结构没有复杂的曲面或者悬空结构，普通的FDM桌面级3D打印机使用常规PLA、PETG材料都可以顺利打印成型，不需要特殊的打印参数调整，成型后不需要大量的后处理工序就能直接投入使用。
