多端口可定制USB收纳支架结构设计

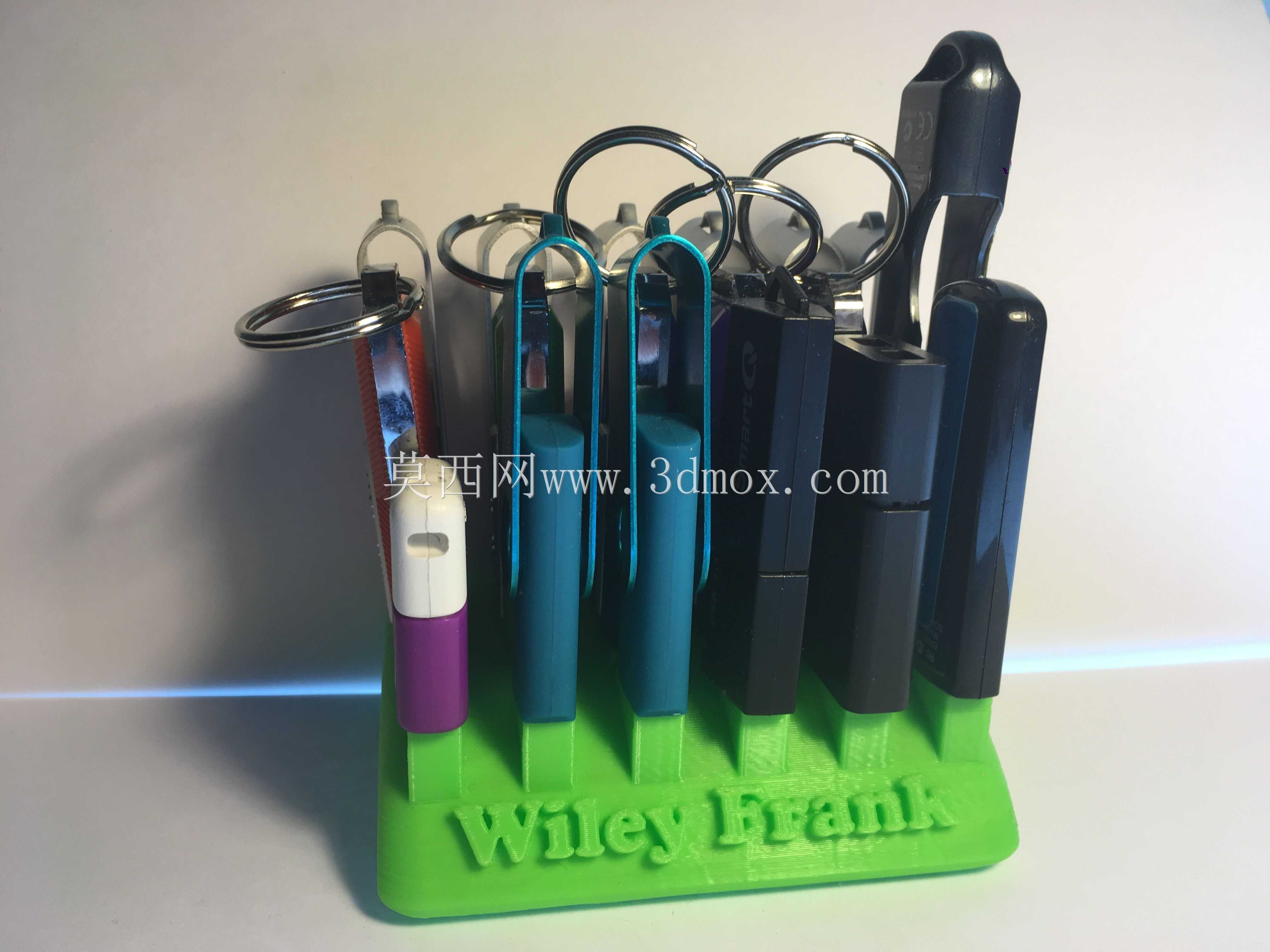

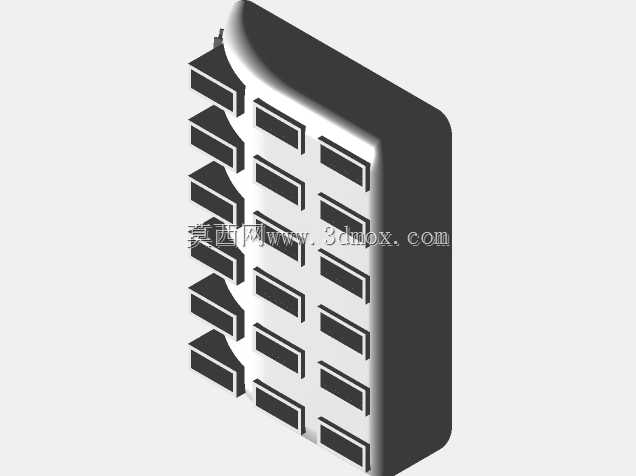

日常办公场景里，零散的U盘、加密狗、USB蓝牙适配器等小型闪存类外设随意堆放在桌面，不仅容易丢失，插拔时还经常因为接口朝向不对反复调整，不少运维工位、设计工位甚至会同时用到五六个以上的USB外设，传统的USB集线器多为平放结构，占桌面空间不说，多个设备插满后线缆互相缠绕，整理起来十分麻烦。这款多端口USB支架的设计初衷，就是解决多USB外设集中收纳、快速插拔的使用痛点，适配3D打印快速制作的特性，可根据使用者的实际需求调整端口数量、排布方式，甚至可以在正面预留个性化标识的雕刻区域，方便区分不同工位的专属支架。从结构设计来看，支架整体采用立式排布，单排最多可布置6个USB接口位，三层排布总共可容纳18个标准USB公头设备，每个接口位预留了足够的插拔操作空间，相邻端口的横向间距控制在12mm，纵向间距留足15mm，哪怕是体积稍大的加密狗、U盘外壳，也不会出现相邻端口互相干涉无法插入的问题。支架底部设计了1.5mm厚度的平整安装面，可直接放置在桌面使用，也可预留背胶粘贴位固定在显示器侧边、机箱侧壁等垂直面上，安装边界的适配性很强，不需要额外的螺丝固定，拆装都很方便。每个USB端口的导向槽做了10度的导入斜角，插拔设备时不需要完全对准接口，顺着斜角就能顺利滑入到位，长期插拔也不会因为对位偏差磨损USB接口的金属触点。支架的侧壁做了2mm的均匀壁厚，既保证3D打印时的结构强度，不会因为多次插拔出现端口开裂的问题，也不会因为壁厚过大增加不必要的打印耗材成本。正面的标识区域深度预留0.3mm，可直接打印姓名、工位编号或者USB设备的分类标识，比如区分“资料盘”“加密狗”“调试设备”等不同用途的端口，不用额外粘贴标签，长期使用也不会出现标签卷边脱落的问题。实际使用时，所有USB设备统一插在支架上，线缆可以顺着支架背部的理线槽集中梳理，不会出现桌面线缆杂乱缠绕的情况，需要取用某一个U盘时，立式排布的端口一目了然，不用在一堆设备里翻找，插拔操作也比平放的集线器顺手很多。针对不同使用场景的定制需求，设计时将端口模块做成了可拼接的结构，如果不需要18个这么多端口，可以减少排布层数，做成6口、12口的版本，也可以调整端口的朝向，适配不同的安装位置，比如垂直安装时可以将端口斜向上15度，插拔时更符合人手的操作角度。
