迷你巴哈赛车管式桁架车架结构设计

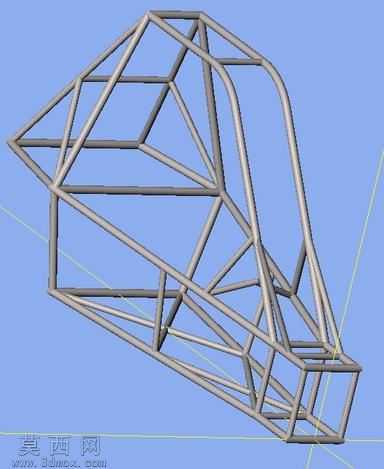

本作品为迷你巴哈赛车的管式桁架车架三维设计模型，采用三维参数化建模软件完成整体结构的搭建与细节优化，建模过程中以空间管桁架结构的力学传递逻辑为核心，先通过基准面、基准轴搭建整车的坐标定位体系，确定前后轮距、轴距、驾驶舱人机空间、动力总成安装点位等核心硬点坐标，再逐段绘制管材的中心线路径，通过扫描特征生成等径金属管材的实体结构，所有管材交接位置均做了贴合式的相贯线裁切处理，保证后续焊接工序中管材能够完全贴合，避免出现虚接、缝隙过大的焊接缺陷。模型渲染阶段采用哑光金属材质模拟薄壁合金钢管的真实质感，搭配淡蓝色纯色背景突出车架的空间结构线条，通过多视角的视图切换可清晰展示桁架结构的三角稳定布局，能够直观呈现力流在管材之间的传递路径。从结构设计来看，整车架全部采用圆形薄壁管材拼接而成，前部为锥形的碰撞吸能区，通过多组斜向管材构成三角稳定结构，能够在正面碰撞时通过管材的渐进变形吸收冲击能量，保护驾驶舱内的乘员安全；中部驾驶舱区域采用环绕式的笼型结构，侧边防撞杆、顶部防滚环、底部横向加强梁共同构成封闭的乘员防护空间，所有受力节点位置均增加了斜向支撑管材，避免应力集中导致的结构断裂；后部为动力总成与后悬架安装区域，通过多组平行与交叉布置的管材预留出发动机、传动系统、后摇臂的安装点位，保证动力输出时的结构刚度，避免车架变形影响传动效率。设计过程中充分考虑了迷你巴哈赛事的轻量化与强度平衡需求，在保证整体扭转刚度、弯曲刚度满足越野赛事冲击载荷要求的前提下，尽可能删减非受力区域的冗余管材，通过管材角度的优化调整，让每一段管材都参与到整体受力当中，既降低了车架的整体重量，又避免了多余结构带来的加工成本提升，同时所有管材的排布都预留了足够的外围覆盖件安装空间，方便后续加装车身外壳、座椅、油箱、操控机构等附属部件，模型的结构精度完全可支撑后续的工程出图、管材下料、焊接夹具设计等实际生产环节，能够直接用于小型越野赛车的原型制作。
