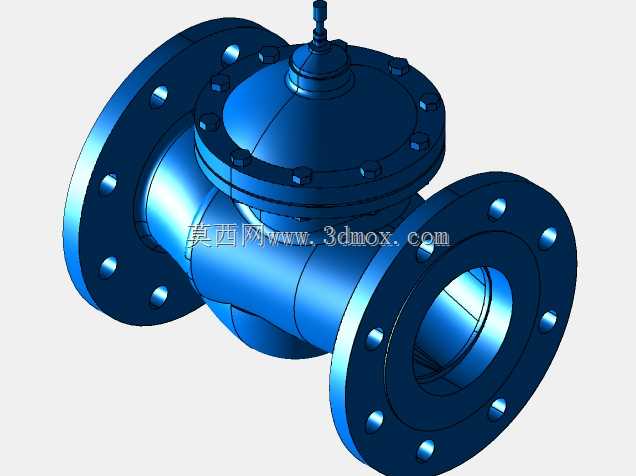

Dorot4英寸法兰连接隔膜式控制阀结构

　　这款4英寸通径的隔膜式水力控制阀，在城镇供水管网、建筑给排水系统、工业循环水支路以及农田灌溉主干管路中都有广泛应用，主要承担管路压差调节、持压泄压、远程启闭控制的功能，相比普通闸阀、蝶阀，它不需要额外外接大扭矩执行机构，仅靠管路自身水压驱动就能完成动作，在没有外接电源的野外管网点位也能稳定运行。从结构设计来看，整体采用直通式法兰连接布局，两端法兰的螺栓孔排布完全符合公称压力16bar的管路法兰标准，安装时不需要额外加工过渡连接件，直接对接同通径的管路法兰即可，阀体流道做了圆弧过渡处理，没有直角突变结构，能大幅降低介质流经时的压损，减少管路输送过程中的能耗。上部的控制腔采用隔膜式密封结构，隔膜选用耐老化的橡胶复合材质，把控制腔和介质流道完全隔开，避免介质中的杂质进入控制腔造成卡堵，这也是这类阀门适合在水质条件一般的给排水管路中使用的核心原因，顶部的控制接口预留了标准内螺纹，可以根据实际控制需求加装导阀、电磁阀或者压力传感器，实现不同的控制逻辑，比如在供水支管上加装减压导阀就能实现出口压力稳定，在水泵出口加装持压导阀就能避免水锤对泵体的冲击。

　　建模过程中，首先根据通径参数确定两端法兰的外径、螺栓孔中心距、密封面凸台尺寸，保证和现有管路标准件的适配性，之后构建阀体的中腔结构，要注意隔膜安装位置的压合面平面度公差，实际生产中这个面的平面度如果超过0.1mm，就容易出现隔膜压合不牢导致的内漏问题，所以建模时这个配合面的公差标注要明确。阀盖部分采用螺栓均布锁紧的结构，一圈螺栓的排布要考虑实际安装时的扳手操作空间，不能出现螺栓间距过小导致扳手无法就位的情况，顶部的控制杆和隔膜的连接位置做了圆弧过渡，避免长期动作过程中应力集中割伤隔膜。

　　从安装边界来看，这款阀门的整体长度符合同通径隔膜阀的安装尺寸规范，安装时不需要对原有管路进行大范围切割改造，阀体上部预留的控制腔维护空间只需要留出200mm左右的操作距离，就能完成隔膜的更换和内部密封件的检修，不需要把整个阀门从管路上拆下来，能大幅降低后期运维的工作量。流道部分的建模特意还原了实际生产中的铸造圆角，所有流道转角位置都没有尖锐棱角，一方面是符合铸造工艺的要求，避免铸造时出现应力集中导致的阀体开裂，另一方面也能减少介质流通过程中的紊流，降低阀门运行时的噪音。

　　在实际选型应用中，这类阀门通常安装在水泵出口、高层建筑供水分区节点、灌溉系统的主干管分支位置，相比其他类型的控制阀，它的运动部件只有隔膜和上部的控制推杆，没有复杂的齿轮、活塞结构，运动过程中的磨损量极小，正常工况下的免维护周期能达到5年以上。建模时还还原了法兰密封面的水线结构，这个细节很多建模者容易忽略，但实际安装中，水线的存在能让法兰垫片的压合更紧密，避免高压下出现渗漏。阀盖和阀体连接的螺栓孔采用跨中排布，也就是螺栓孔正对流道的轴线方向错开45度，这样的排布方式能让法兰压合时的受力更均匀，避免局部压合力不足导致的外漏。控制腔的内部容积设计也经过了匹配，不会因为容积过大导致阀门动作迟缓，也不会因为容积过小导致控制压力波动时阀门出现震荡，在实际工况中，当管路压力出现波动时，隔膜能平稳带动控制杆动作，不会出现频繁开关的水锤现象。
