小米WiFi信号放大中继器结构设计

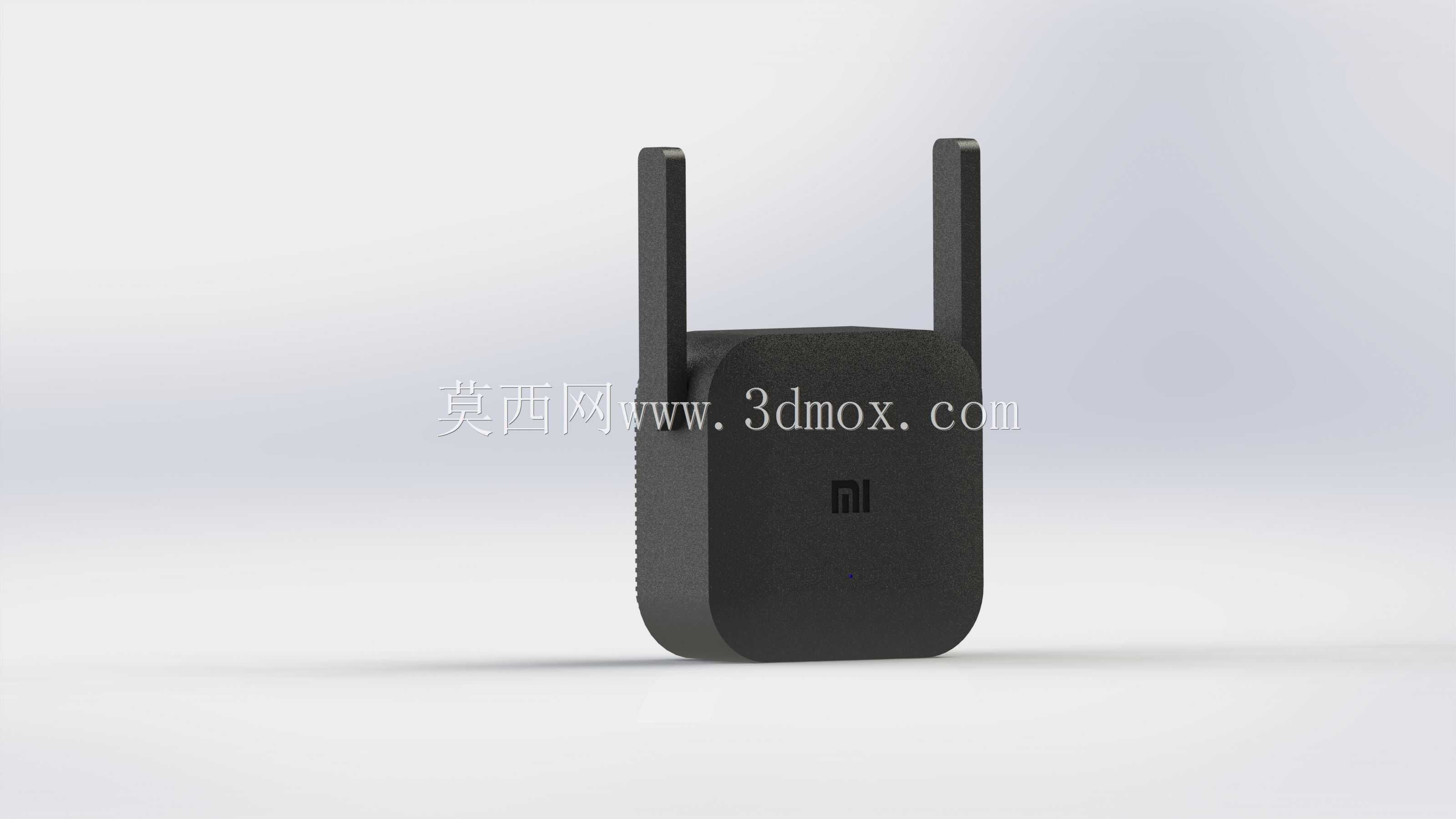

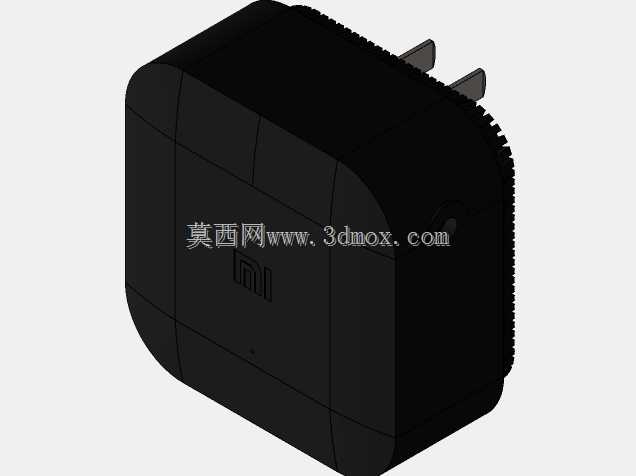

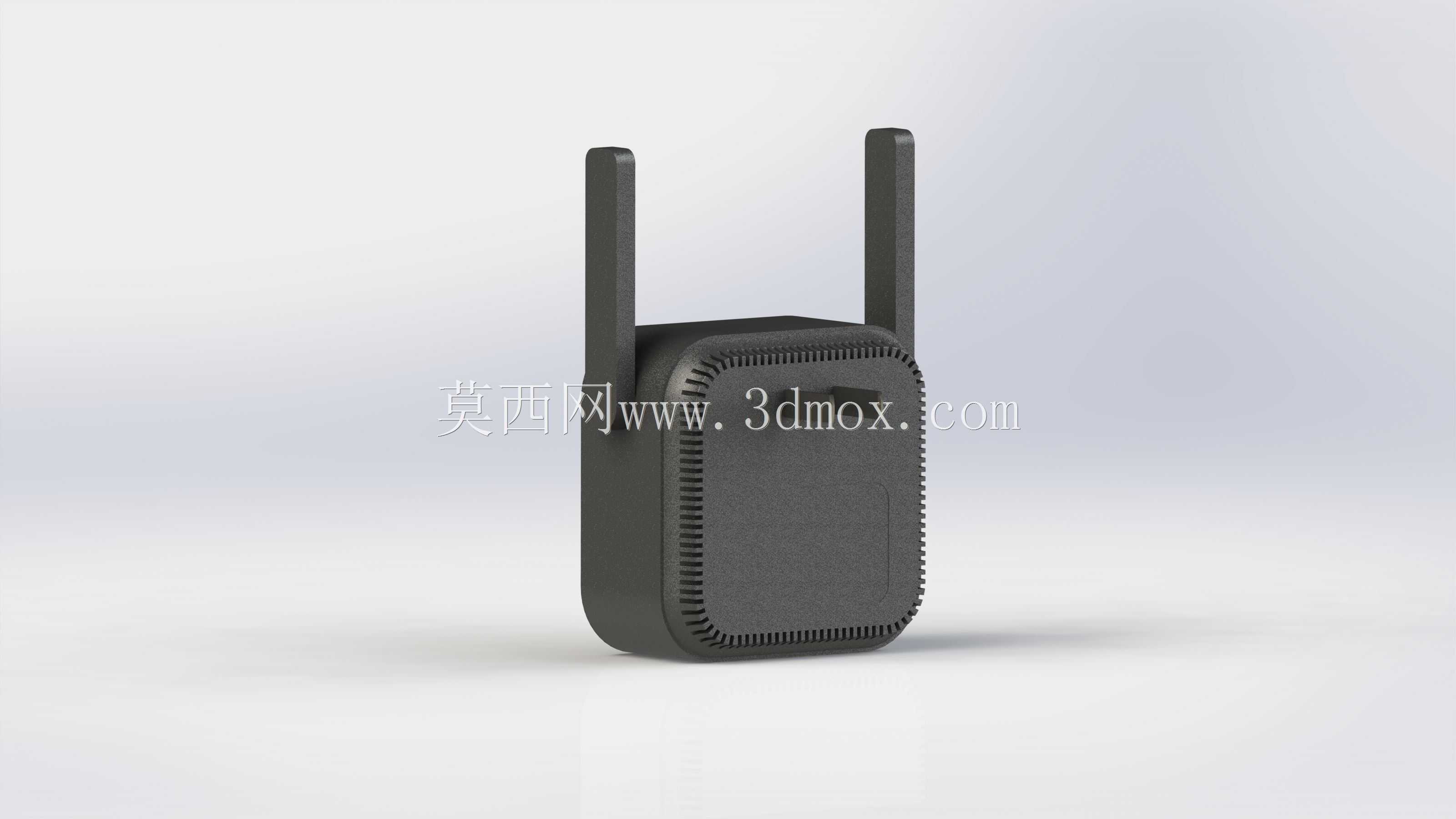

这款WiFi中继设备的三维结构设计，首先围绕家用及小型办公场景的信号补盲需求展开，日常使用中，大户型墙体遮挡、跨楼层信号衰减、远端角落网络速率骤降是普遍痛点，该设备的核心用途就是接收现有路由器的无线信号，经过放大处理后二次转发，拓展原有WiFi网络的覆盖边界，消除室内信号死角。从功能特性来看，设备采用双外置全向天线布局，天线与主体壳体采用可转动铰接结构，能够根据实际摆放位置调整天线角度，适配不同方向的信号收发需求，提升信号增益效果；主体内置信号处理电路板、电源模块，壳体侧面做了细密的防滑纹理设计，既提升手持插拔的摩擦力，也能辅助内部元器件散热，避免长时间工作积热导致性能下降。设计思路上优先考虑安装使用的便捷性，整体采用直插式结构，无需额外布设电源线，直接插入墙面市电插座即可完成部署，不需要复杂的布线施工，普通用户无需专业工具就能完成安装摆放。外形尺寸方面，主体做了圆角弧边处理，整体轮廓紧凑小巧，插入墙面插座后不会遮挡相邻的插座接口，充分考虑了家庭墙面插座排布密集的实际安装边界，避免占用多余的插座空间；壳体表面做了哑光磨砂处理，减少日常使用中的指纹残留与划痕，正面仅保留品牌标识，没有多余的装饰结构，适配多数家庭的装修风格。结构设计过程中，重点做了内部元器件的排布优化，将电源模块与信号处理模块做了分区隔离，减少电源工作时对无线信号的电磁干扰，保障信号放大后的传输稳定性；天线铰接位置做了阻尼结构设计，调整角度后可以保持固定姿态，不会因为自重出现下垂偏移，长期使用也不会出现铰接松动的问题。设备的散热结构采用壳体微缝与侧面纹理结合的方式，没有开设大面积的散热孔，避免日常使用中灰尘、蚊虫进入壳体内部，提升设备在复杂家居环境下的使用寿命，同时也保证了壳体的整体结构强度，日常插拔过程中不容易出现壳体开裂的问题。
