折叠式四旋翼航拍无人机结构设计

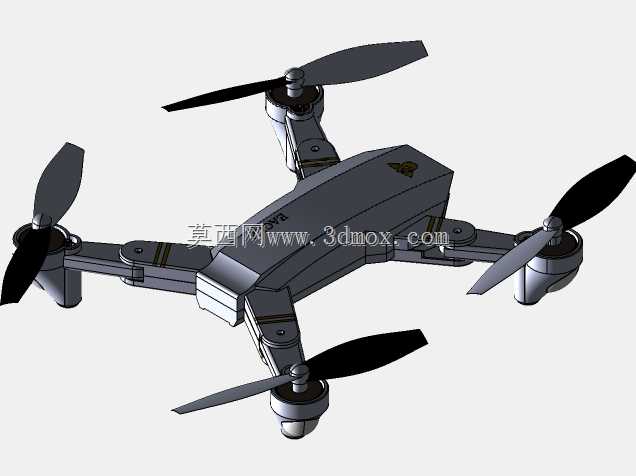

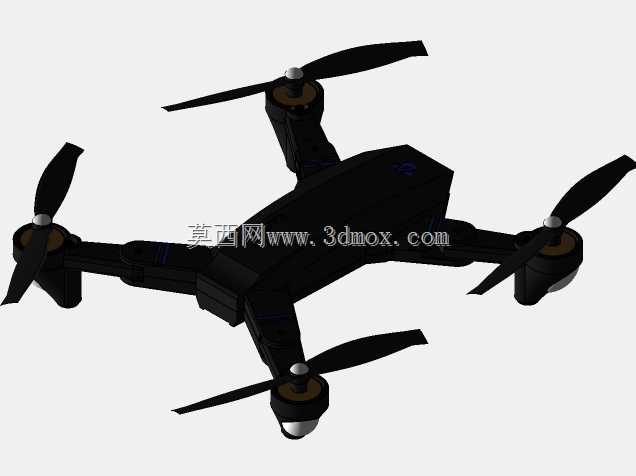

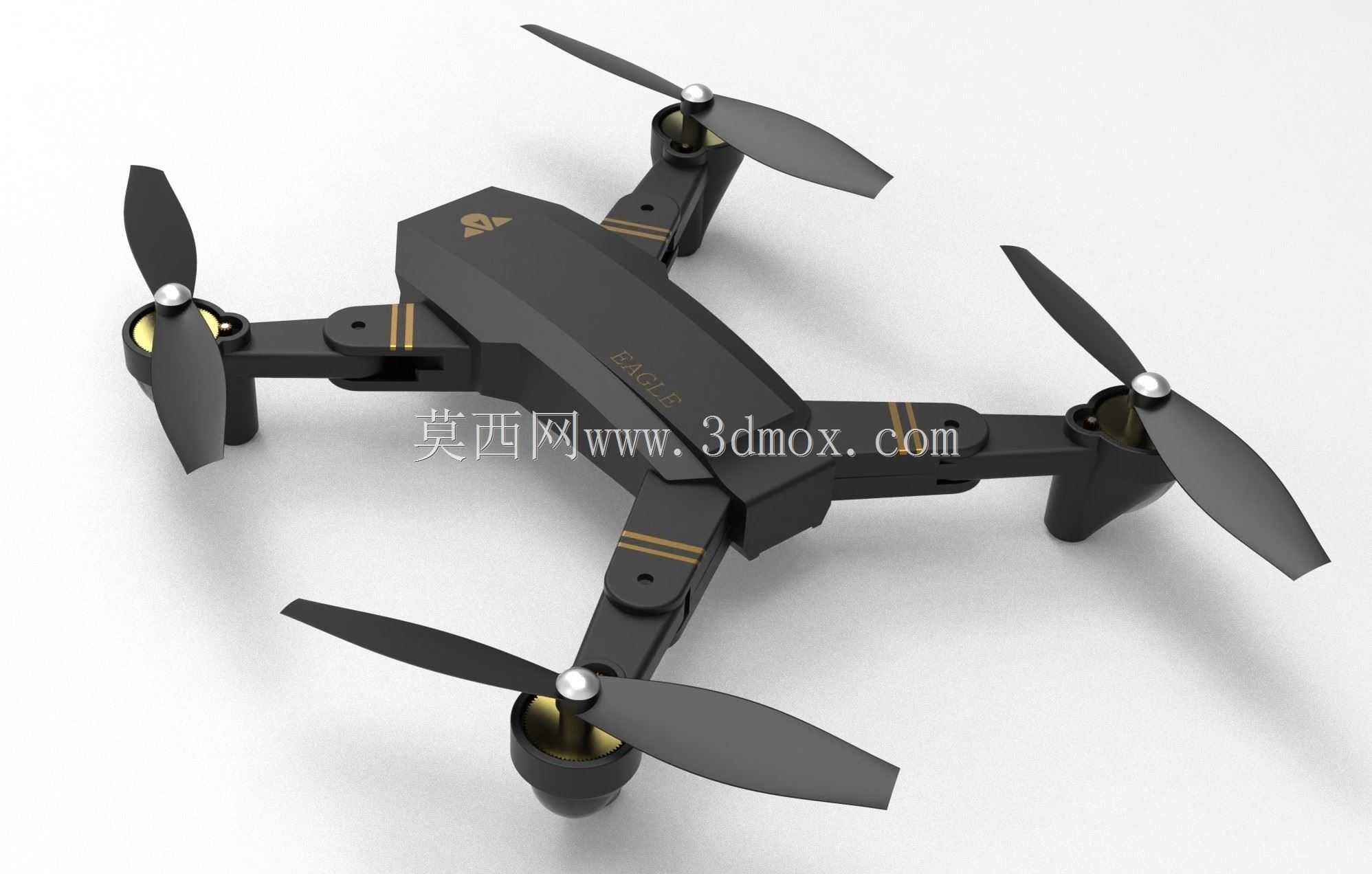

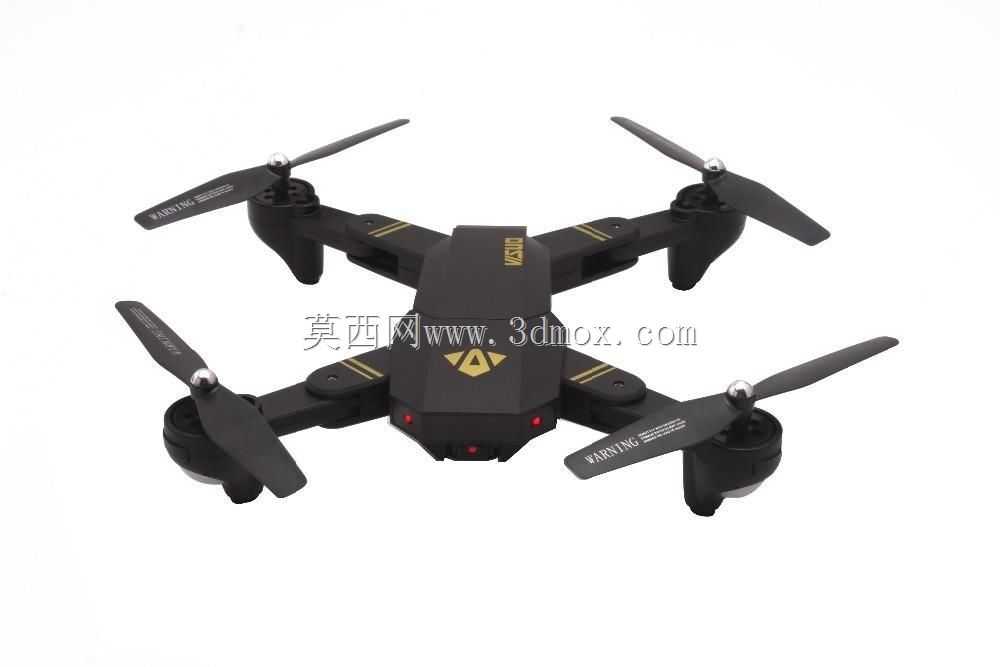

　　这款折叠式四旋翼飞行器的结构设计，核心围绕便携航拍场景的实际使用需求展开，在结构紧凑性与飞行稳定性之间做了针对性的平衡。日常户外航拍作业中，设备的便携性直接影响使用频次，传统固定机架四旋翼飞行器收纳体积大，外出携带需要配备专用防护箱，对普通航拍爱好者、短途户外拍摄从业者来说负担较重，这款机型采用机臂折叠铰接结构，四个机臂可绕机身铰接座向内收拢，收纳后整体体积仅为展开状态的三分之一左右，可直接放入普通双肩包的隔层中，无需额外配备大型收纳容器。

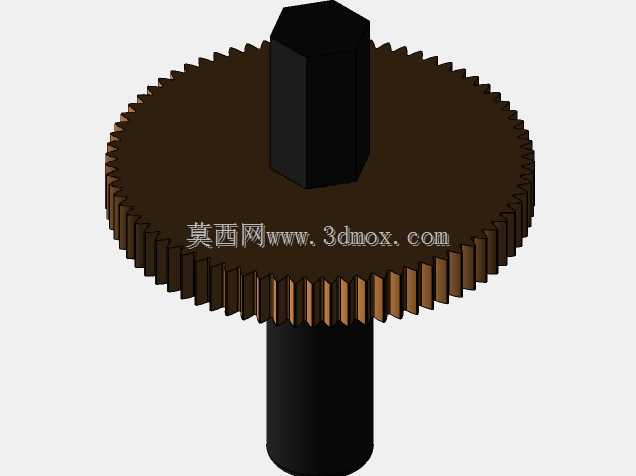

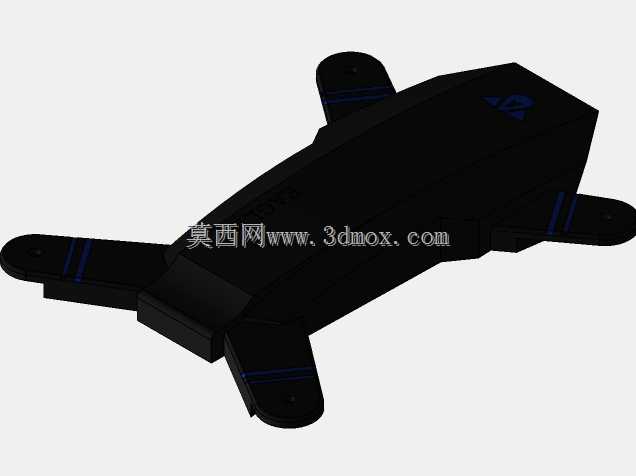

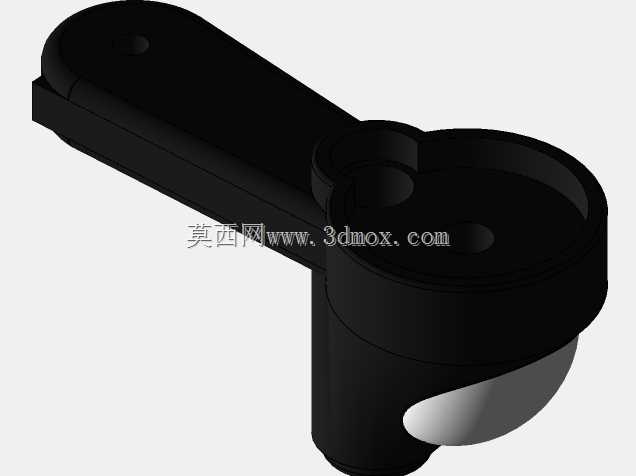

　　从功能特性来看，机身主体采用上窄下宽的棱面造型，上表面做了微弧过渡处理，飞行过程中可降低正面风阻对飞行姿态的干扰，机臂与机身连接的铰接位置设置了定位阻尼结构，机臂展开到位后可自动卡入定位槽，无需额外锁止件即可保证飞行过程中机臂不会出现晃动偏移，降低结构松动带来的炸机风险。每个机臂末端的电机安装座做了下沉式设计，电机轴线与机臂平面呈微小的外倾角度，这个角度经过反复调校，既可以抵消旋翼旋转产生的反扭矩对飞行姿态的影响，也能在飞行器做偏航、横滚动作时提升响应速度，减少姿态调整的滞后量。

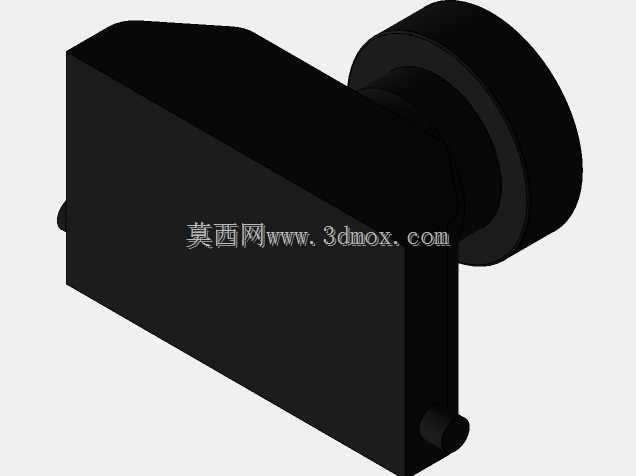

　　旋翼部分采用快拆式桨叶设计，桨叶根部设置了弹性卡扣，无需工具即可完成桨叶的拆装更换，日常收纳时可将桨叶单独取下，避免桨叶受压变形影响动平衡。桨叶的翼型采用低雷诺数高升阻比设计，在相同电机转速下可提供更大的升力，同时降低旋翼转动产生的气动噪音，适合在城市近郊、景区等人员相对密集的区域进行航拍作业，减少噪音对周边环境的干扰。机身底部预留了通用相机安装位，可适配主流的轻量化航拍相机模块，安装位设置了减震球结构，可过滤飞行过程中电机转动产生的高频振动，避免航拍画面出现果冻效应。

　　从安装边界与尺寸设计来看，机臂展开后相邻两个旋翼的中心距控制在合理范围内，既保证了旋翼之间不会产生气动干扰，也不会让整体尺寸过大；折叠状态下机身的最大外轮廓尺寸适配常规摄影包的内部隔层尺寸，无需定制专用收纳包。机身内部的电池仓采用抽拉式设计，仓门设置了防脱卡扣，飞行过程中电池不会因为机身振动出现松脱断电的情况，电池仓的尺寸预留了一定余量，可适配不同容量的同规格锂电池，方便用户根据续航需求灵活选配。机身前端预留了图传天线的安装位，天线采用内置式布局，避免突出的天线在收纳过程中被磕碰损坏，同时天线的安装角度经过优化，保证飞行过程中各个方向的图传信号强度稳定。

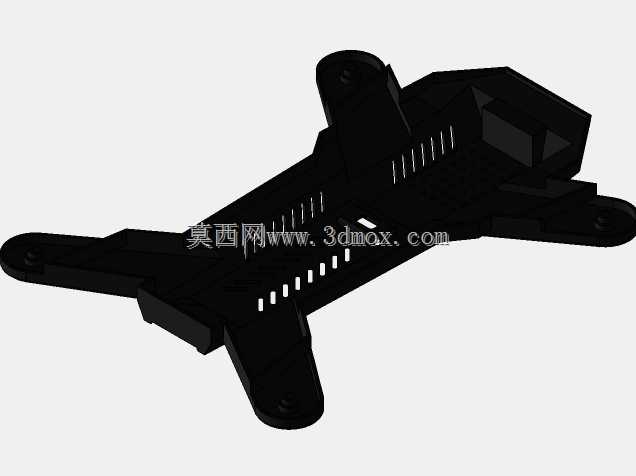

　　结构设计过程中，针对铰接位置的疲劳强度做了重点校核，机臂铰接轴采用耐磨工程塑料材质，可承受上千次折叠展开循环而不出现明显的磨损间隙，保证长期使用后机臂依然可以保持稳定的定位精度。机身主体的内部设置了纵横交错的加强筋结构，在保证整体结构强度的前提下尽可能降低机身自重，提升有效载荷能力与续航时间。机臂采用碳纤维复合材质与工程塑料嵌件注塑成型，既保证了机臂的结构刚度，避免飞行过程中机臂出现共振，也控制了机臂的整体重量。起落架与机臂末端整合为一体，无需额外安装独立起落架，进一步降低了结构重量，同时起落架的高度经过测算，可保证机身底部安装的相机在降落时不会接触地面，避免镜头被刮擦损坏。

　　实际使用场景中，这款机型除了日常消费级航拍之外，也可适配小型环境监测、轻量物资短途投送等场景，机身顶部预留了扩展安装孔位，可根据需求加装小型传感器、投放机构等附件，扩展使用场景。飞控系统的安装位设置在机身重心位置，可减少飞行过程中振动对飞控传感器的干扰，提升飞行姿态的稳定性。电调集成在机臂内部的安装槽内，与电机距离近，可缩短动力线路长度，减少线路损耗，同时机臂表面设置了微小的散热格栅，可利用飞行过程中的迎面气流为电调散热，避免长时间飞行电调过热触发保护。
