FYSETC5.0寸3D打印机触控显示屏结构

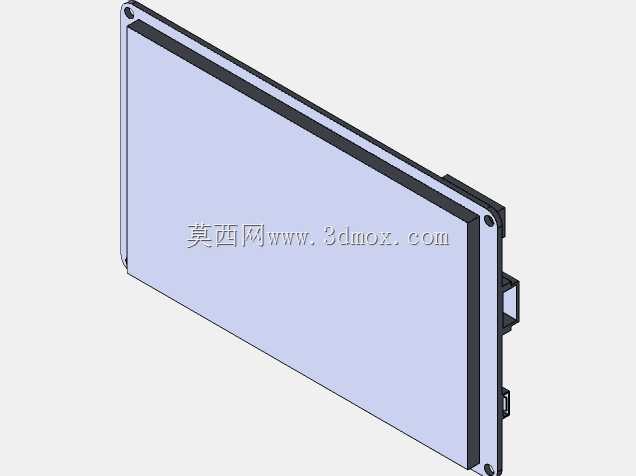

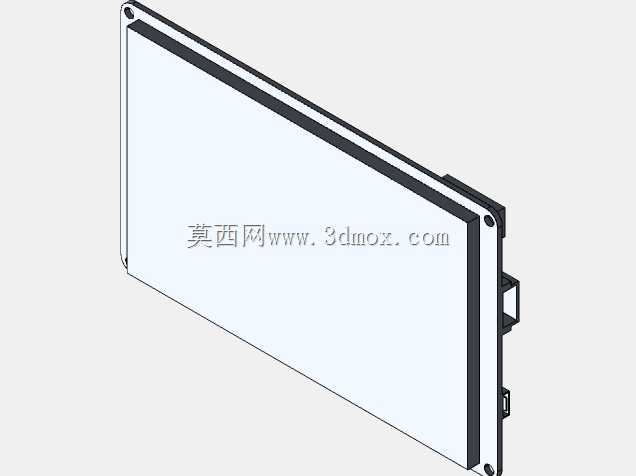

这款触控显示模组是面向桌面级FDM3D打印机开发的人机交互终端，核心作用是为设备提供脱机操作的可视化入口，替代传统的按键+小尺寸段码屏方案，让用户无需连接上位机即可完成参数调整、打印任务启停、温度监控、文件选择等全流程操作，适配基于PanelDue固件的开源3D打印机控制方案，能直接对接Duet系列控制主板，大幅降低设备操作的门槛。从结构设计来看，模组采用窄边框一体化壳体设计，主体显示区域为800*480分辨率的5.0寸液晶面板，正面覆盖防护层避免打印过程中飞溅的PLA、PETG耗材碎屑刮花屏幕，壳体侧边做了加厚的防撞筋位，应对桌面设备日常挪动、调试过程中的磕碰风险。安装边界上，模组背部预留了标准的嵌入式安装卡扣，可直接卡入3D打印机型材框架的对应安装位，无需额外设计复杂的固定支架，背部的接插件位置做了下沉式处理，避免接线后突出壳体背部影响安装贴合度，接插件引脚定义完全匹配通用控制板的通讯接口，接线时无需额外改线即可实现供电与通讯传输。设计过程中充分考虑了3D打印机的实际使用场景：设备长时间工作时机舱内部温度会升高，壳体选用耐温的工程塑料材质，避免长期处于40-60℃的机舱环境下出现壳体变形、屏幕显示异常的问题；屏幕的显示角度做了优化，安装在设备正面框架上时，用户站立操作的视角刚好正对屏幕中心，不会出现偏色、可视角度不足的问题。侧边的固定孔位兼容不同尺寸的铝型材安装槽，既可以适配2020型材的入门级桌面打印机，也能适配2040型材的大尺寸工业级桌面3D打印设备，通用性较强。从功能实现层面，模组集成了触控采样电路，触控响应延迟控制在较低水平，点选打印文件、调整温度参数时不会出现卡顿、误触的情况，壳体边缘做了圆角过渡处理，安装和调试过程中不会划伤操作人员的手部，整体结构紧凑，不会过多占用打印机前部的操作空间，同时屏幕的显示区域足够大，能同时展示喷嘴温度、热床温度、打印进度、剩余打印时间等多组关键参数，无需频繁翻页切换界面，实际打印过程中操作人员可以快速获取设备运行状态，及时处理堵料、翘边等突发打印问题。
