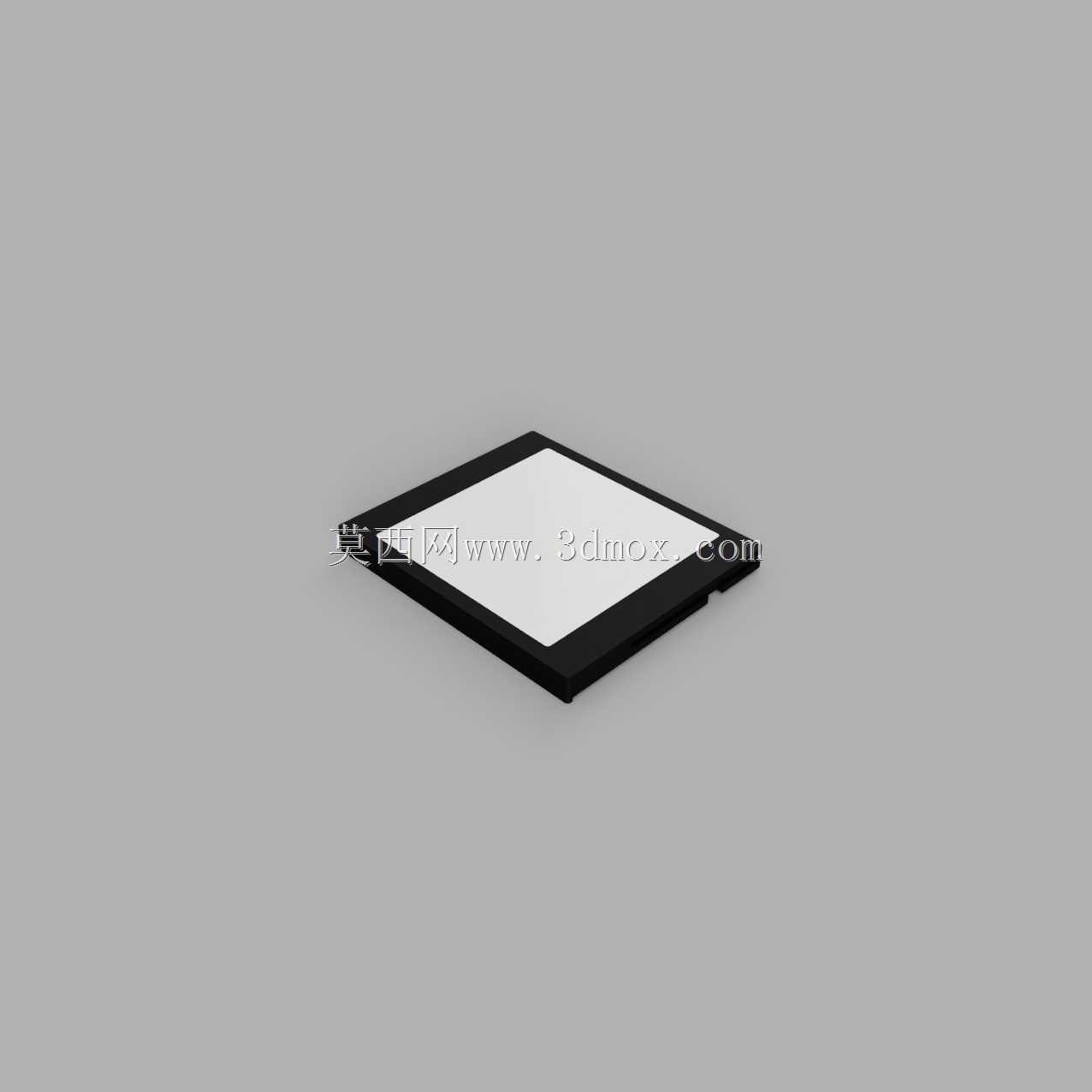

简化结构袖珍闪存CF卡三维数模

在工业控制、嵌入式设备、早期专业数码影像设备的存储方案选型中，CF卡凭借稳定的物理结构与可靠的数据读写表现，至今仍在特定场景保有不可替代的应用地位，本次完成的简化结构CF卡三维数模，重点围绕设备装配适配需求做了结构层面的取舍，没有复刻内部闪存颗粒与控制电路的精细结构，而是聚焦外部装配特征做了精准还原。从实际应用场景来看，这类袖珍闪存卡常被嵌入工业数控机床的程序存储模块、老式专业单反相机的存储仓、嵌入式工控板的扩展存储位，在做对应设备的结构设计时，往往不需要还原卡件内部的电子元器件细节，只需要精准把控外部轮廓尺寸、插拔导向结构、触点避让边界，就能满足整机装配干涉检查、存储仓结构匹配的设计需求。数模构建过程中，首先锁定了标准CF卡的外部安装边界，整体采用方正薄型片状结构，边缘做了适配插拔导向的微小倒角处理，避免装配过程中卡件边缘与仓体结构发生剐蹭卡滞；卡体正面做了平整的标识区域预留，可根据实际应用场景添加容量标识、品牌标识的贴图特征，卡体一侧设置了标准的防呆缺口结构，能够匹配设备仓内的防呆凸台，从物理层面杜绝反插损坏触点的问题。在结构简化的处理上，数模省略了内部PCB板、闪存芯片、控制芯片等非装配相关的内部结构，仅保留了外壳的整体壁厚特征与外部接触端的位置基准，既能够满足整机设计阶段的装配校验需求，又能有效降低数模的数据量，提升大型装配体的运行流畅度。接触端的位置严格遵循标准CF卡的引脚排布区域做了平面基准预留，设计人员可根据后续的仿真需求，在该基准面上进一步细化引脚结构，完成接插件配合的接触仿真分析。从安装适配的角度考量，数模严格对齐了Type I型CF卡的标准厚度尺寸，能够适配绝大多数标准CF卡插槽的安装空间，卡体四周的拔模斜度也做了对应还原，模拟真实注塑外壳的出模特征，确保数模导入装配环境后，插拔行程的模拟与实际物理装配的手感、行程保持一致。对于做数码设备存储扩展结构设计、工控设备存储模块选型校验的结构工程师而言，该数模可直接调入整机装配体，完成存储仓的空间预留、仓门开合的干涉检查、插拔机构的行程验证等工作，无需从零开始绘制卡件的外部轮廓，能够有效缩短前期结构设计的周期，同时避免因自行绘制的轮廓尺寸偏差导致的后期装配适配问题。
