电缆扎带旋入式安装固定底座结构

　　在电源变压器周边的布线作业场景中，线缆的有序固定直接关系到设备内部的走线整洁度、后期运维便利性以及长期运行的安全可靠性，这款旋入式电缆扎带底座正是针对这类电控设备内部布线需求开发的小型固定结构件。日常做变压器整机装配时，经常会遇到二次侧引出线、信号采样线需要沿壳体或安装板就近固定的需求，传统粘胶式扎带底座在变压器长期运行的温升环境下容易出现胶层老化脱落的问题，卡扣式底座则对安装孔位的精度要求较高，在小空间布线场景下适配性不足，这款采用螺钉锁附的旋入式底座刚好能填补这类场景的使用空白。

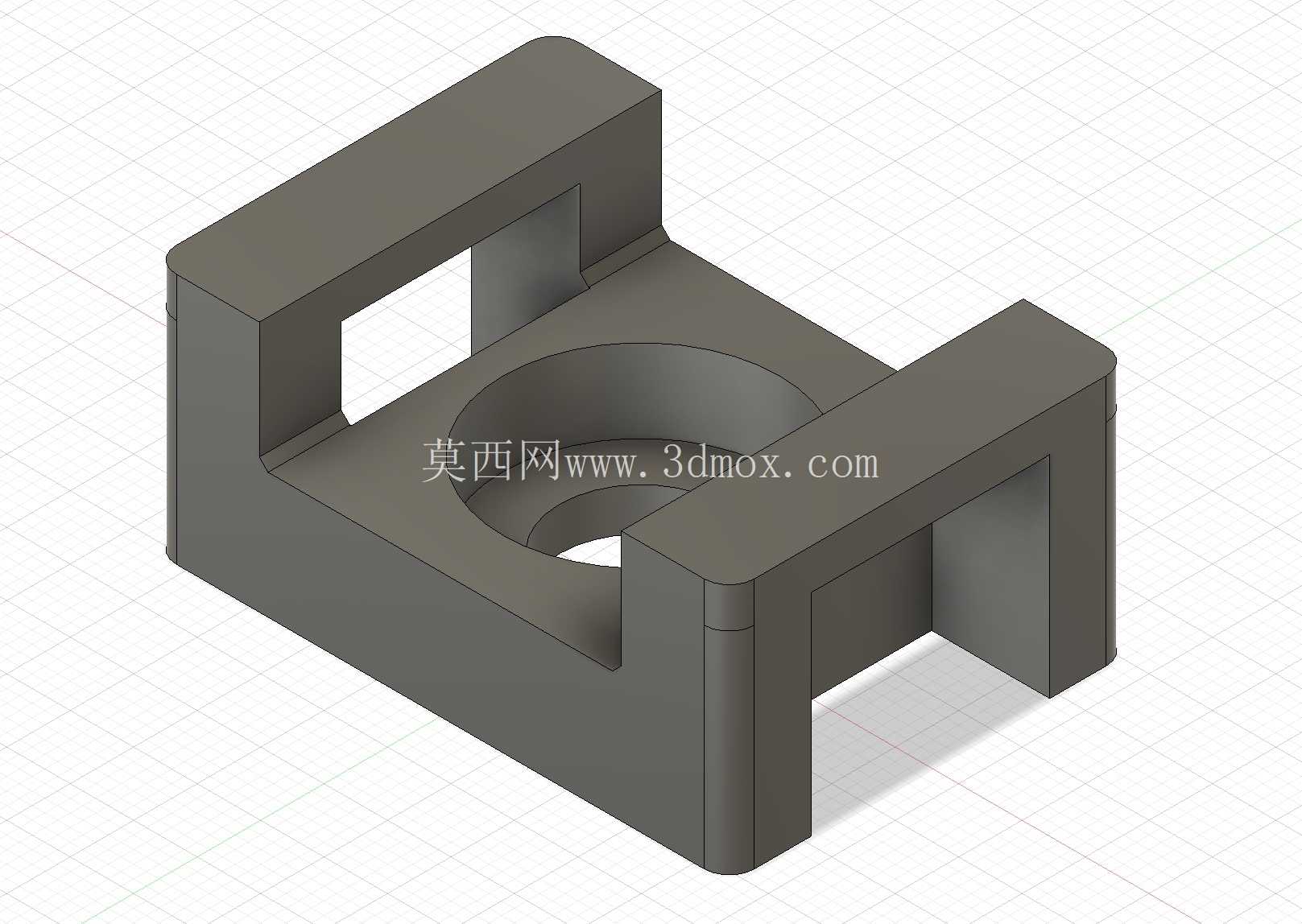

　　从结构设计来看，整体采用对称式的U型支撑框架，中间预留圆形穿接腔体，腔体的尺寸刚好适配常规宽度的尼龙扎带穿过，两侧的支撑臂高度经过反复校核，既能够给扎带穿入留出足够的操作空间，又不会因为整体高度过高占用过多的变压器周边安装空间，避免和周边的接线端子、散热片产生结构干涉。底座的底部为平整安装面，两个安装耳位分别设置在两侧支撑臂的下方，安装孔位的中心距按照行业通用的小型固定件安装规范设定，适配M3-M4规格的紧固螺钉，安装时只需要在安装板上预制对应规格的光孔或者螺纹孔，就可以通过螺钉将底座牢牢锁附在安装面上，即使变压器运行过程中产生持续的微幅振动，也不会出现底座移位、脱落的问题，相比粘胶固定方式的环境耐受性提升明显。中间的穿带腔体边缘做了R角圆滑处理，避免扎带穿入和拉紧过程中被锐边割伤，影响扎带的抗拉强度，两侧的支撑臂壁厚经过受力校核，在扎带拉紧产生的侧向挤压力作用下不会出现形变开裂，能够长期维持扎带的固定张紧力。实际选型使用时，需要注意底座的安装边界：整体的长宽尺寸控制在小型固定件的常规范围内，安装时需要预留出至少两侧各2mm的操作空间，方便螺丝刀伸入完成螺钉锁附作业，底座的总高度较低，即使在变压器壳体和内部绕组之间的狭窄间隙内也可以完成安装，不会挤压到绕组的绝缘层。

　　这款底座除了应用在电源变压器的内部布线场景，也可以适配其他工业电控设备内部的线缆固定需求，比如配电柜内的控制线固定、小型自动化设备的走线整理等场景，结构简单可靠，没有多余的冗余设计，安装操作便捷，不需要特殊的安装工具，用常规的十字螺丝刀就可以完成全部装配作业。设计过程中特意将底座的所有棱角都做了倒钝处理，一方面是避免安装过程中锐边划伤操作人员的手部，另一方面也防止棱角划破线缆的绝缘皮层，造成短路隐患。底座的整体结构为一体式成型结构，没有额外的拼接部件，长期使用过程中不会出现部件松脱的问题，结构稳定性更强。

　　在做三维建模时，各个安装尺寸的公差按照通用五金配件的公差等级设定，安装孔位的位置度公差控制在合理范围内，降低实际生产加工的精度要求，适配普通的注塑或者机加工工艺，不需要特殊的加工设备就可以完成批量生产，有效控制生产制造成本。实际布线作业时，只需要先将底座通过螺钉固定在预定的安装位置，再将尼龙扎带穿过中间的圆形腔体，套住需要固定的线缆束后拉紧扎带，就可以完成线缆的固定，整个操作过程不需要复杂的工序，单人就可以快速完成，能够有效提升设备装配阶段的布线作业效率。相比传统的扎带固定方式，这种螺钉锁附的旋入式底座可以重复拆卸使用，如果后期需要调整线缆走向或者更换线缆，只需要剪断扎带重新穿入新的扎带即可，底座不需要拆卸重装，能够减少后期运维的工作量。在高温、高湿的工业运行环境下，这款底座的结构强度也能够维持稳定，不会因为环境温湿度的变化出现材质脆化、结构形变的问题，能够长期保持可靠的固定效果，为设备内部的线缆固定提供稳定的支撑。
