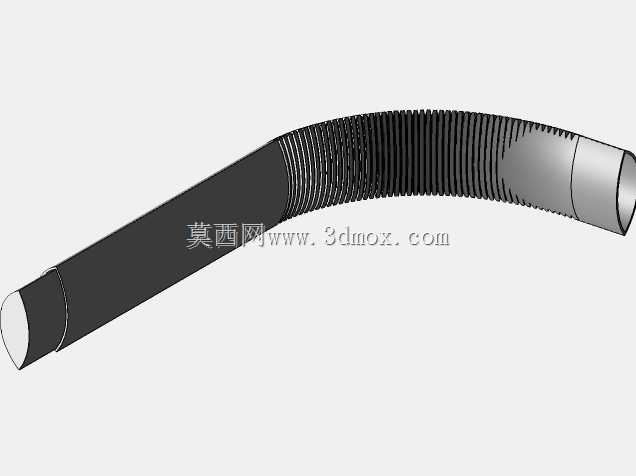

带波纹段弯形手持操作握把结构

这类弯形带波纹段的手持握把，多应用在需要长时间手持操作的工业工具、小型作业设备、便携检测仪器上，作为操作人员直接施力握持的核心接触部件，承担传递操作力、缓冲设备运行震动、保障握持稳定性的作用。从结构设计来看，整体采用大弧度弯形走向，完全贴合人手自然握持时的腕部角度，避免长时间操作时腕部处于非自然扭转状态，降低作业疲劳度。握把中段设置的密集环形波纹结构，并非单纯的外观装饰，而是从防滑需求出发，当操作人员佩戴劳保手套、或是手部沾有少量切削液、粉尘的工况下，环形凸起的棱边可以增加接触面的摩擦力，防止施力过程中握把打滑脱手，同时波纹段的环形凹槽也能在握持时引导手指自然落位，让不同手型的操作人员都能快速找到稳定的握持位置。握把两端的平滑柱段，分别对应设备连接端与尾端限位结构，连接端预留的装配边界可以适配卡接、螺接两种常见的装配方式，不需要额外加工转接结构就能直接固定在设备主体上，尾端的圆弧收边可以避免握持时尾端棱角硌伤手掌，即使操作人员在移动设备过程中握把抵靠在腰侧，也不会产生明显的异物感。设计过程中需要重点把控弯弧段的曲率半径，曲率过大会导致握持时手腕被迫外展，施力方向偏离设备作业轴线，操作精度会明显下降；曲率过小则会让握把整体长度过长，在狭小作业空间内容易与周边工件、设备机架发生磕碰，影响操作灵活性。波纹段的凸起高度也需要经过反复验证，凸起过高会在长时间握持时压迫指腹造成不适，凸起过低则无法起到有效的防滑作用，通常将凸起高度控制在1.2mm至1.8mm之间，既能保证防滑效果，也不会带来明显的握持异物感。握把整体的外径尺寸适配绝大多数成年男性的手掌握持范围，握持围度控制在人手舒适握持的区间内，不需要额外包覆防滑胶套就能满足基础的握持需求，针对有绝缘、防腐蚀需求的特殊工况，也可以在握把外部直接套设对应材质的防护套，波纹结构的存在还能增加防护套与握把基体之间的摩擦力，避免防护套在使用过程中出现移位、转动的问题。在安装边界上，连接端的同轴度公差需要控制在合理范围内，保证握把装配后与设备主体的连接面完全贴合，不会出现装配间隙导致使用过程中握把出现晃动，长期受力下连接部位出现疲劳断裂的问题。
