树莓派嵌入式设备防护安装外壳结构

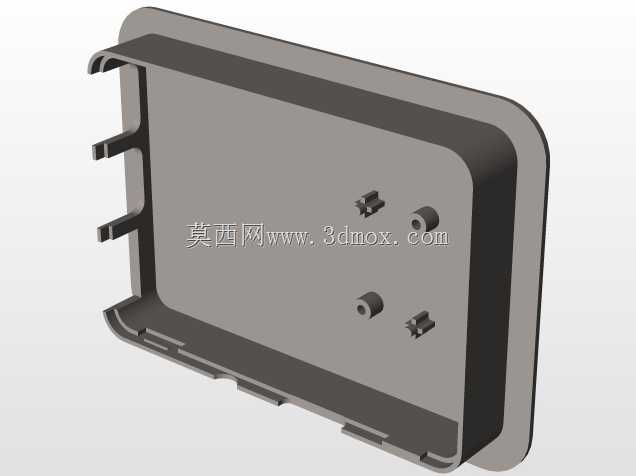

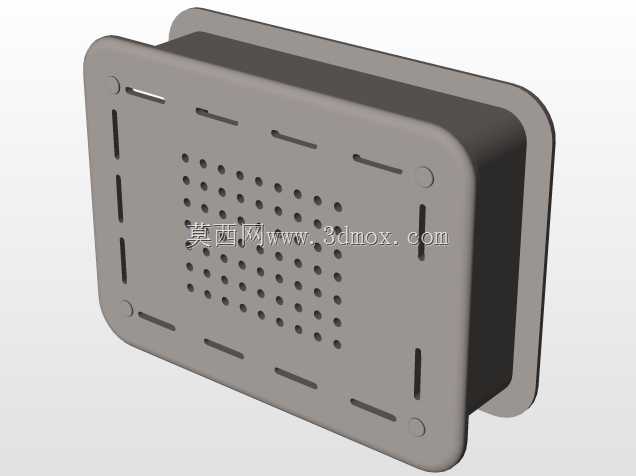

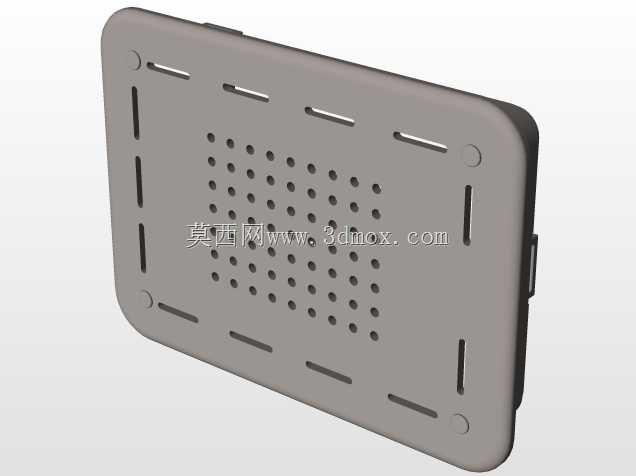

这款嵌入式单板的防护安装壳体，主要面向小型工控终端、桌面嵌入式开发装置、便携数据采集节点这类场景使用，日常工况下可隔绝外界粉尘、轻微泼溅对板卡的损伤，同时规避板卡引脚裸露带来的误触短路风险，在实验室开发、小型设备集成、DIY嵌入式项目里都能适配。从结构设计来看，壳体采用单侧敞口的扣合式结构，敞口边缘做了加厚翻边处理，既提升壳体整体的抗形变能力，也能在扣合后形成窄缝密封结构，减少细小杂物进入壳体内部的概率。壳体内侧预留的四个固定柱，位置完全匹配对应单板的安装孔位，其中两个柱体做了内螺纹孔设计，另外两个做了定位凸柱结构，装配时可以先通过凸柱完成板卡的预定位，再用螺丝完成紧固，避免装配过程中板卡偏移剐蹭壳体侧壁。壳体侧边伸出的三个卡扣式凸耳，是针对嵌入式安装场景设计的快装结构，可直接卡入标准DIN导轨或者设备机箱的预留卡槽内，不需要额外打孔固定，能大幅提升现场装配的效率，凸耳根部做了圆弧过渡加强筋，反复拆装也不会出现断裂问题。壳体外侧的圆角处理，一方面是避免锐边在装配、运维过程中划伤操作人员，另一方面也能减少应力集中，提升注塑成型后的壳体强度。安装边界方面，壳体内部的容腔尺寸完全贴合对应单板的长宽尺寸，预留的板卡与壳体内壁间隙控制在1.2mm，既不会因为间隙过大导致板卡在壳体内晃动，也不会因为间隙过小导致装配公差适配性差，壳体侧壁对应单板接口的位置预留了避让缺口，装配后所有外接接口都能正常插拔使用，不会被壳体遮挡。壳体底部的浅凹槽结构，是为了预留贴装防滑硅胶垫的位置，当壳体作为桌面独立设备使用时，贴上硅胶垫即可提升放置摩擦力，避免设备滑动。整个壳体的壁厚均匀控制在2mm，既满足日常使用的结构强度要求，也能控制整体重量，适配便携嵌入式设备的轻量化需求。
