小型台式弹射机构三维结构设计

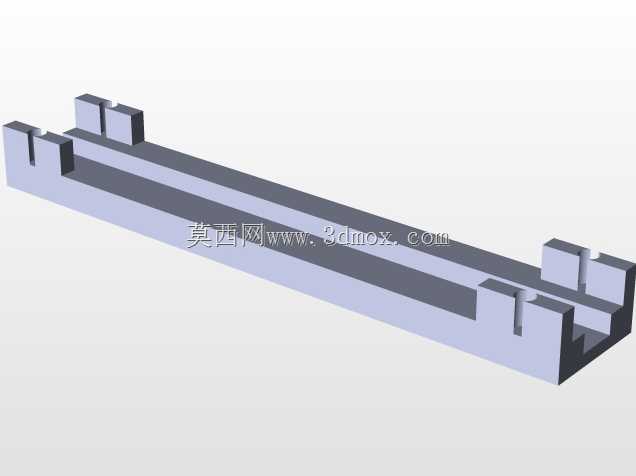

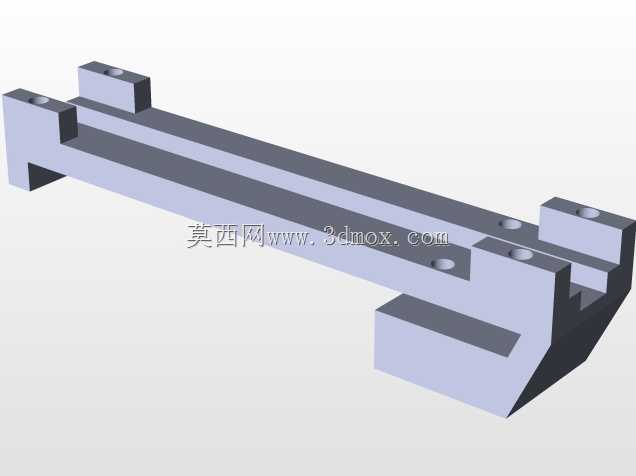

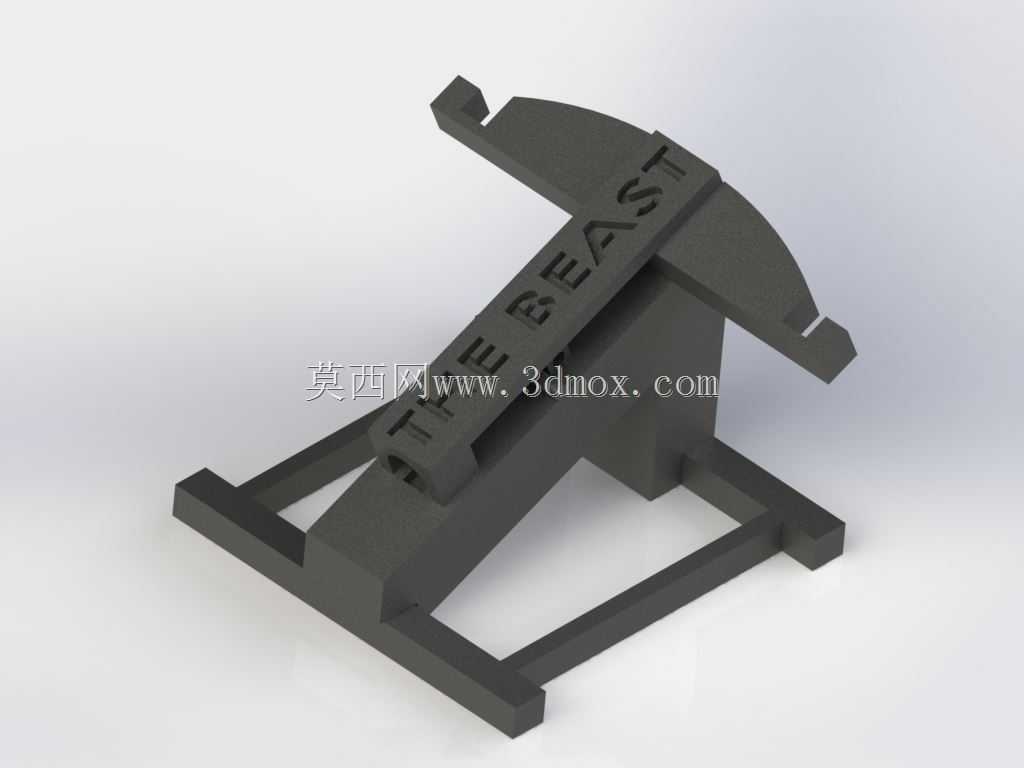

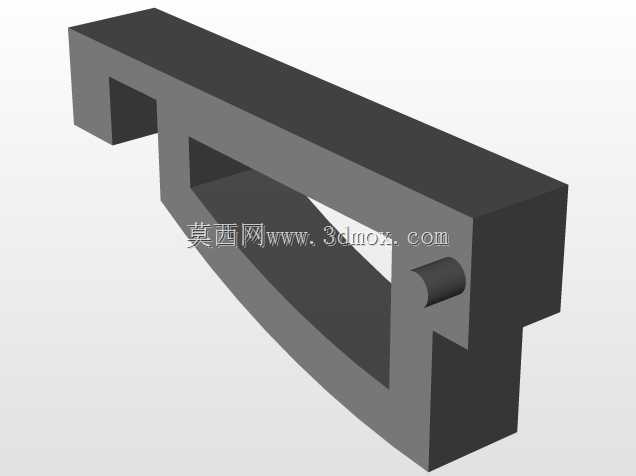

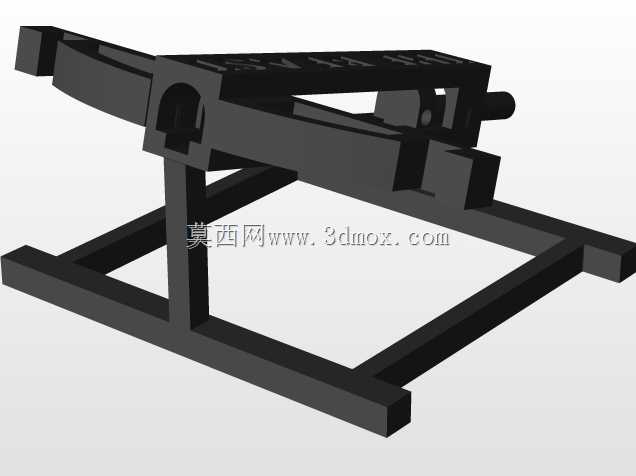

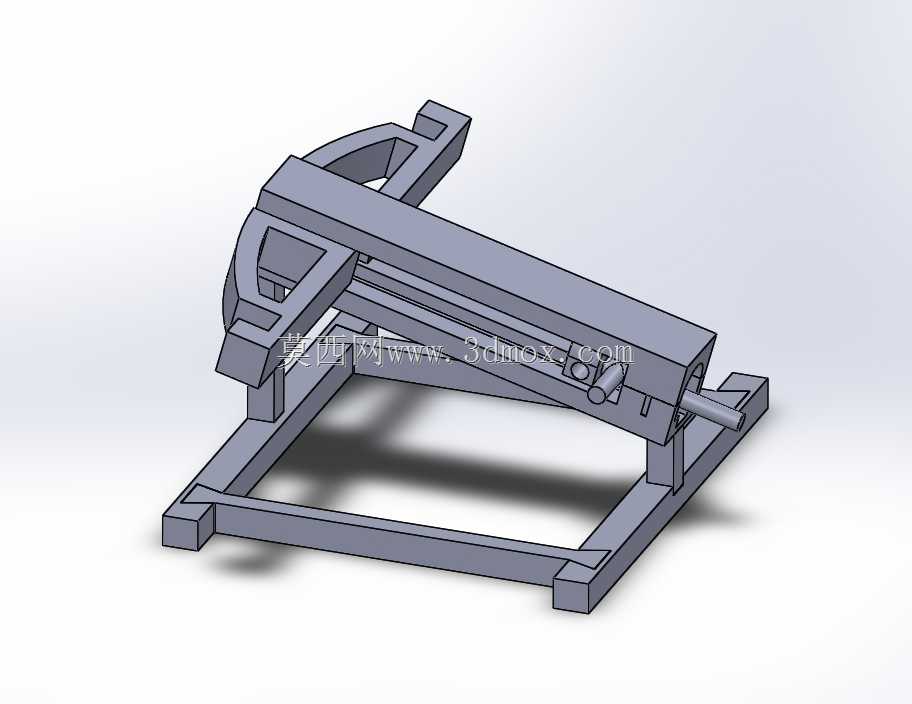

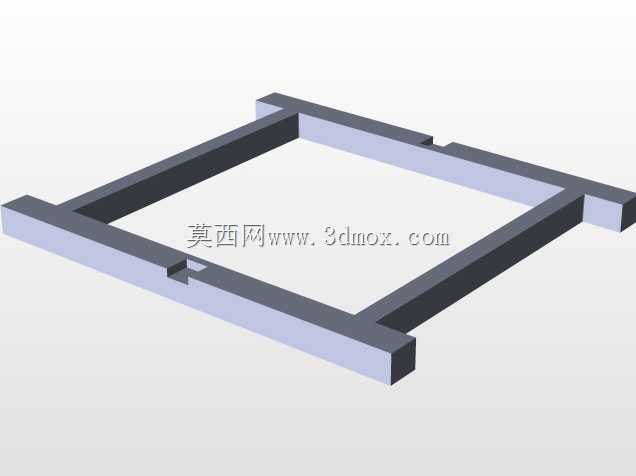

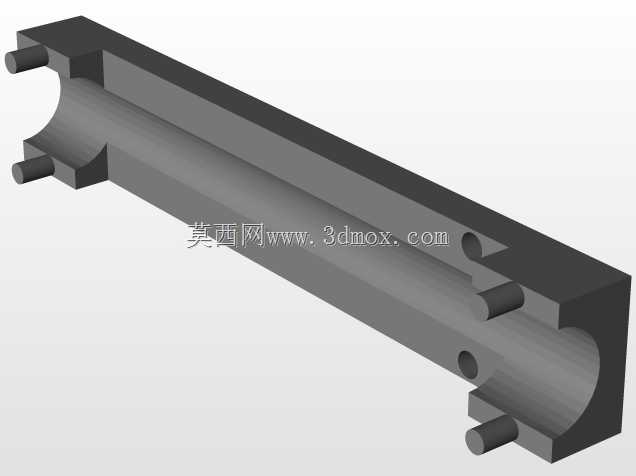

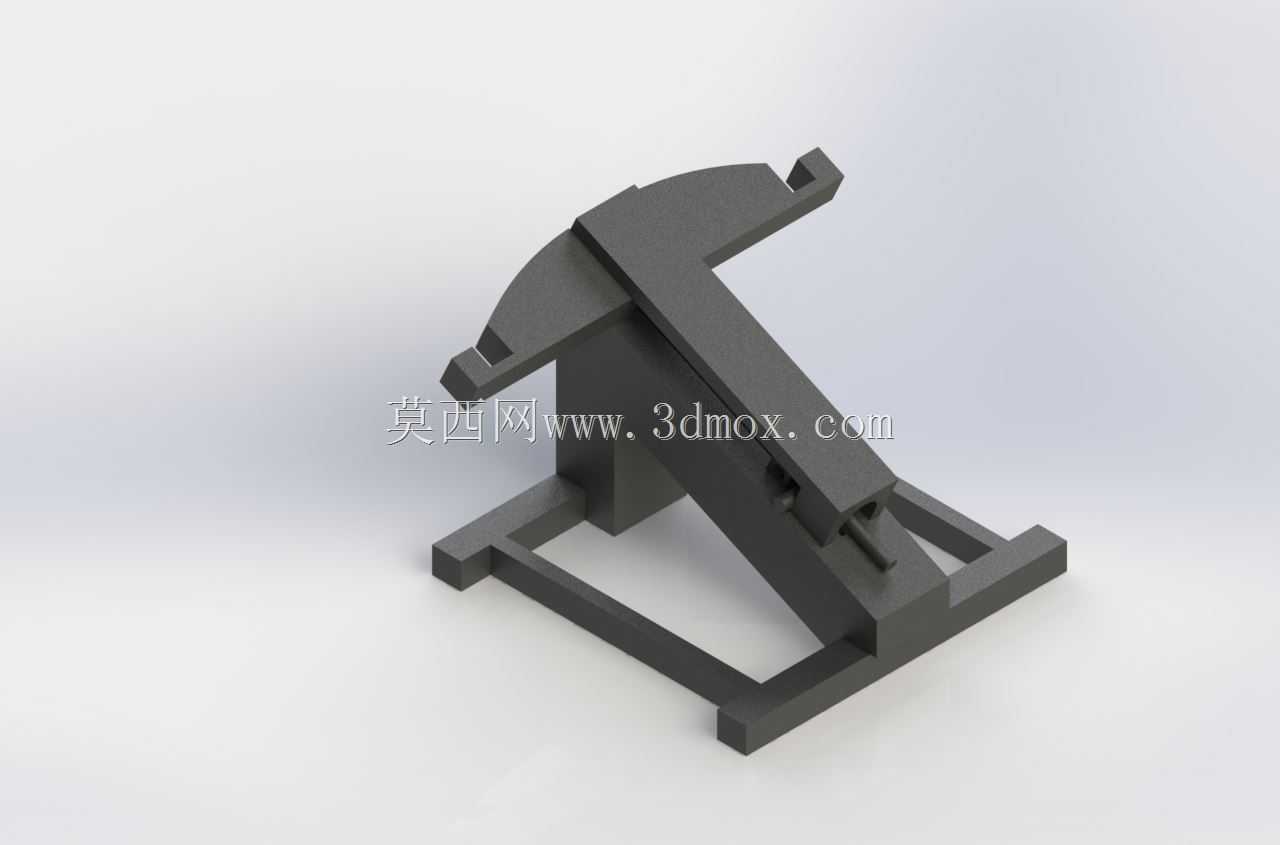

该弹射机构采用台式框架式底座设计，整体为一体化焊接式方管支撑结构，底座采用四边围合的矩形框架布局，底部预留平整安装面，可通过螺栓固定在实验台、工装台面等水平基准面上，安装边界尺寸适配常规桌面级实验工位，无需额外拓展安装空间。机构核心的弹射导向组件采用倾斜式布置，导向槽与水平面呈固定夹角，可根据实际使用需求调整弹射仰角的限位结构，导向槽内部预留滑块滑行轨道，轨道面做平行度公差约束，保证弹射过程中滑块运行无卡滞、无偏斜。弹射动力传递路径采用直推式布局，动力输出端直接连接弹射推块，减少中间传动环节的能量损耗，推块与导向槽之间设置耐磨衬垫接触面，降低反复弹射过程中的结构磨损，延长机构使用寿命。两侧设置的弧形防护架既作为结构加强筋提升整体机架刚性，也可对弹射路径两侧形成物理防护，避免弹射过程中部件侧向脱出引发安全隐患。前端的弹射出口处设置定位挡块，可对被弹射物件的初始安装位置做精准定位，保证每次弹射的初始位置一致性，提升弹射落点的重复精度。该机构可应用于教学实验场景中的力学抛射实验、小型物件的定点推送工位、轻载工况下的物料弹射分拣环节，也可作为科普演示装置展示机械弹射的基本原理。设计过程中优先考虑结构的易加工性，所有框架构件均采用标准型材拼接，无需复杂异形曲面加工，零部件通用化程度高，后期维护更换配件成本低。机架的重心经过配重校核，整体重心落在底座支撑面的中心区域，弹射作业时不会出现倾覆风险，无需额外加装配重块。导向组件与底座之间采用可拆卸式螺栓连接，可根据不同的弹射行程需求更换不同长度的导向槽组件，拓展机构的适用场景。弹射触发机构设置在机架侧方，操作位置符合人体工程学高度，手动触发时无需过度俯身或抬臂，操作便捷性较好，触发机构设置保险限位结构，非作业状态下可锁止弹射动作，避免误触发。
