USB显微镜Z轴延伸支撑支架

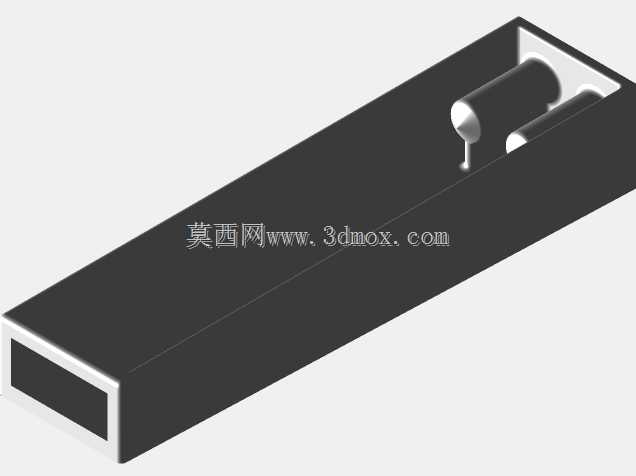

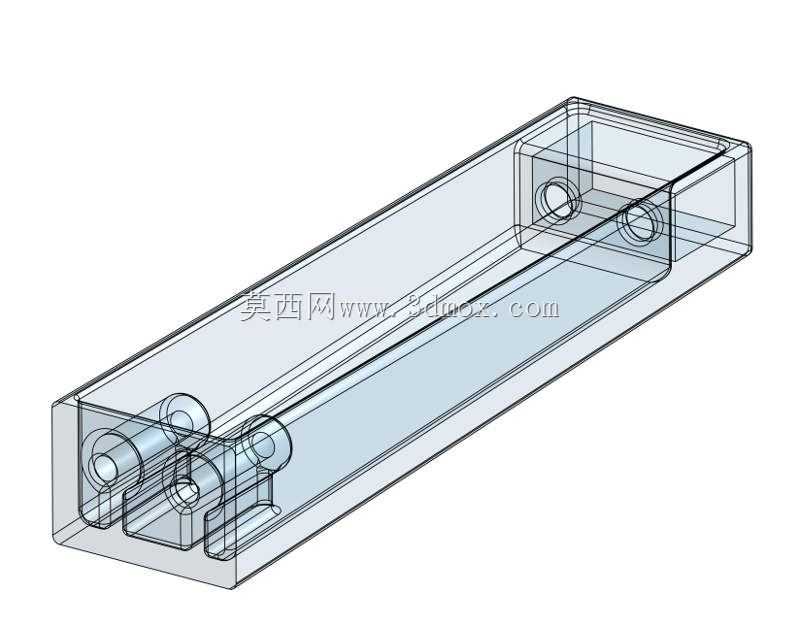

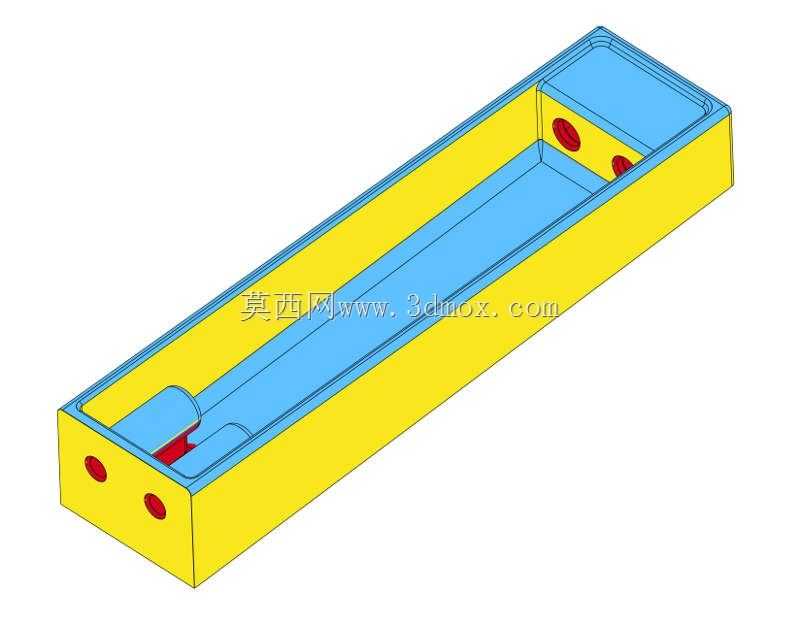

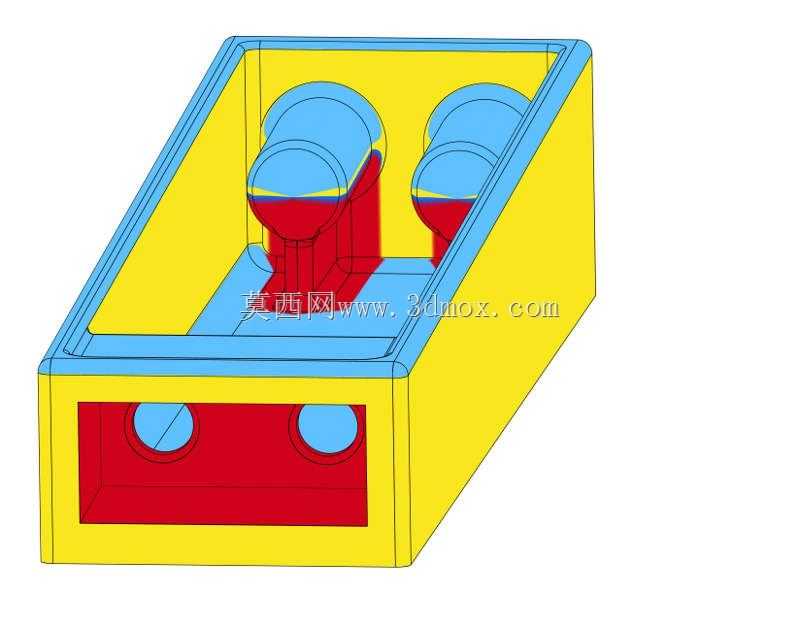

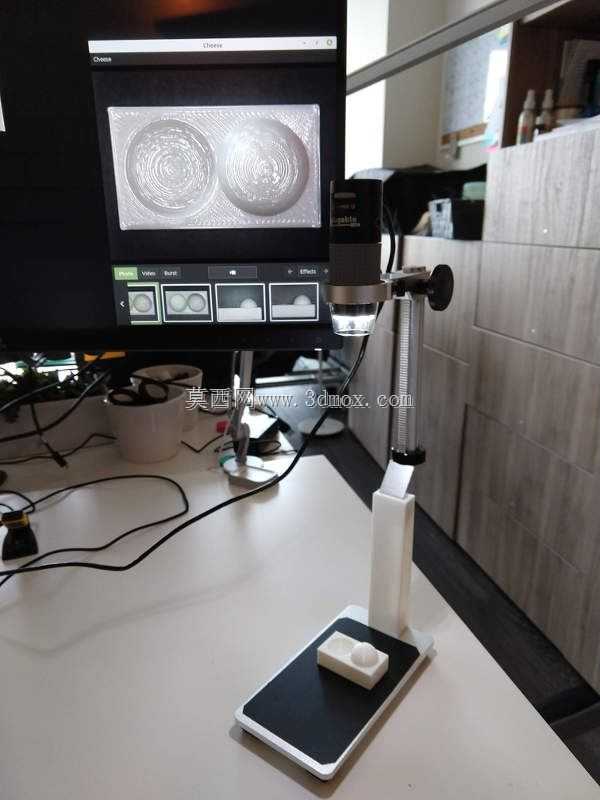

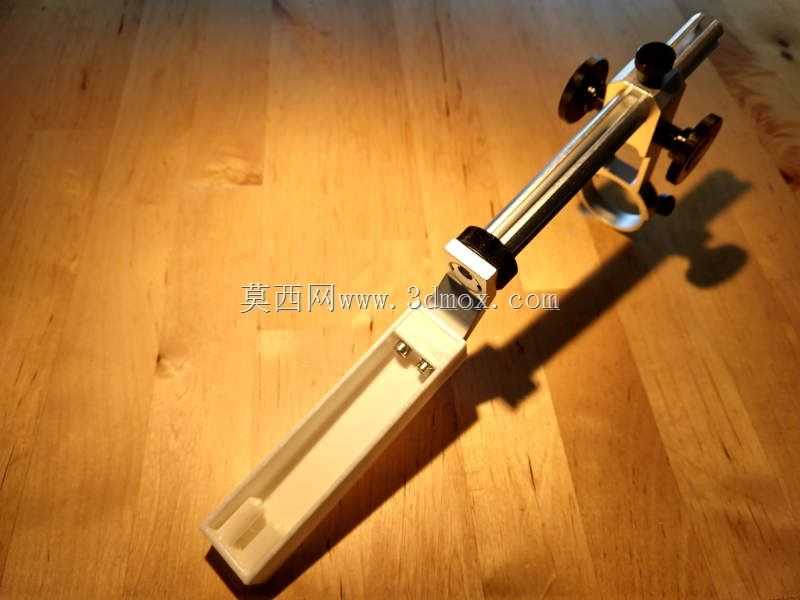

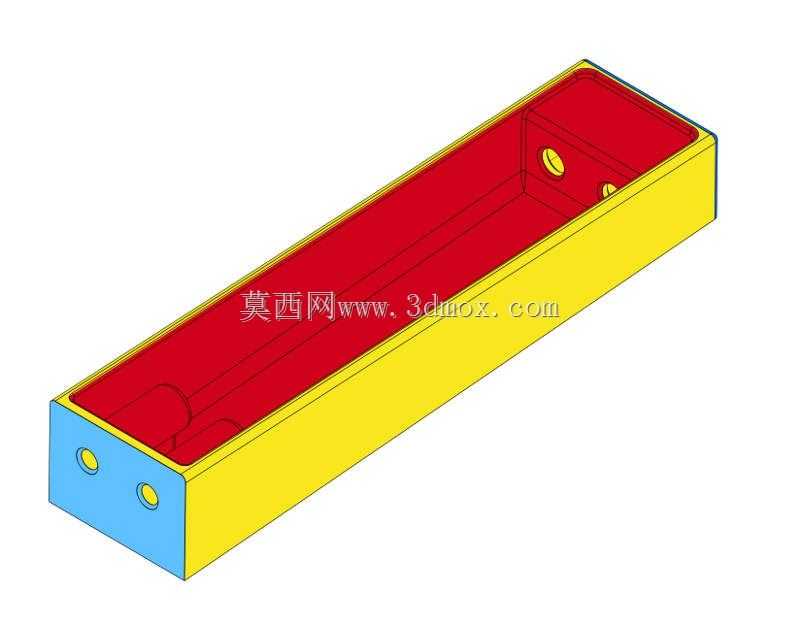

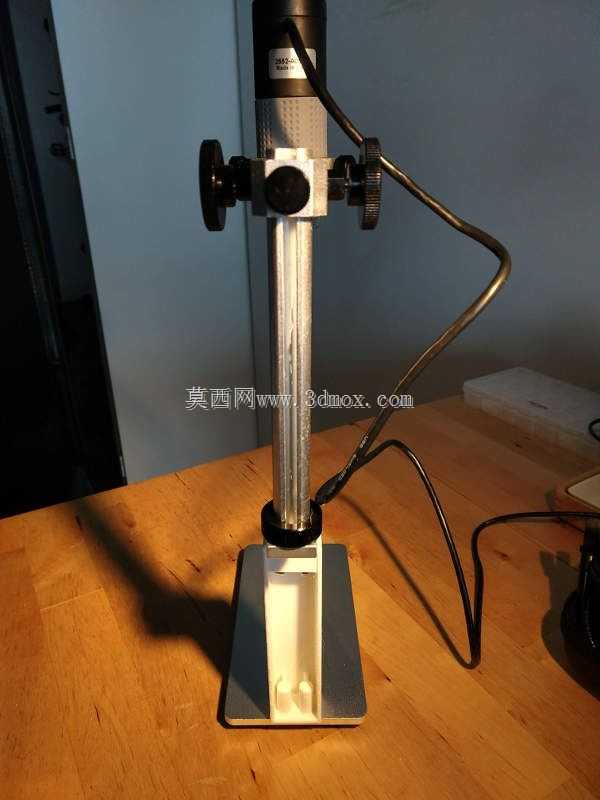

日常使用插式USB显微镜开展小零件尺寸核验、PCB焊点检查、微小工件表面缺陷排查工作时，常遇到待观测工件体积偏大，原有支架的Z向行程不足，镜头无法拉到合适对焦距离，要么视野被工件边缘遮挡，要么对焦后视野范围覆盖不到待检测区域的问题，这款延伸支架就是针对这类实际工况开发的配套结构件。从结构设计来看，整体采用长条形槽腔式构型，主体为等截面的中空长槽结构，一端设置与原有显微镜支架匹配的插接定位结构，另一端预留显微镜安装的固定孔位，两端的安装孔位均做了同轴度公差约束，保证安装后显微镜光轴与原有支架的运动方向保持平行，避免出现观测视野偏移、对焦平面倾斜的问题。中空的槽腔结构一方面可以减轻零件自身重量，降低对原有支架负载能力的要求，避免加装后支架出现低头、滑移的问题，另一方面槽腔内部可以容纳显微镜的连接线缆，避免线缆外露拉扯导致镜头移位，也能减少外部剐蹭对线缆的磨损。安装边界方面，延伸件的整体外廓尺寸适配市面常见的插拔式USB显微镜支架接口，插接端的壁厚做了加厚处理，保证插拔过程中的结构强度，不会因为多次拆装出现接口开裂、变形的问题；安装端的固定孔采用沉孔设计，固定螺丝安装后不会突出零件表面，避免螺丝突出部分刮擦操作人员或者刮伤待观测工件。实际使用时，只需要将原有显微镜从支架上拆下，把该延伸件的插接端插入原有支架的安装位，再将显微镜固定在延伸件的另一端，即可拓展Z轴的观测距离，让大尺寸工件能够顺利进入镜头的对焦行程范围内，不需要额外更换大行程支架，也不需要垫高工件调整观测位置，大幅提升大尺寸微小零件的观测效率。结构上的加强筋布局沿着槽腔的受力方向布置，在镜头安装端的受力位置做了局部加厚，避免长期承重出现结构蠕变，导致镜头下沉、对焦位置偏移的问题，整体结构适配3D打印加工工艺，不需要额外的支撑结构即可完成制作，后期维护更换成本极低，适合电子维修、小零件质检、手工微雕等需要使用USB显微镜的场景使用。
