多规格桌面影音电子设备线稿合集

这套线稿素材覆盖了多类桌面放置的影音电子设备，可用于办公场景配套布局设计、家居影音空间规划、商用展示台陈列排布等多个实际工程场景。从实际用途来看，这类设备涵盖了音频播放、视频显示、信号处理等不同功能单元，在做桌面工位布局、家庭影院设备排布、展厅展陈设计时，可直接调用对应轮廓做位置排布校验，提前确认不同设备组合后的占用空间，避免现场安装时出现尺寸冲突、走线空间不足的问题。

从设计思路层面，这套线稿统一采用正视轮廓绘制方式，所有设备均按照实际产品的常规比例还原，没有做夸张的艺术变形，每一类设备都区分了不同尺寸规格，比如显示类设备区分了不同屏幕尺寸的型号，音频类设备区分了立式、卧式不同箱体结构的款式，能适配不同空间尺度的布局需求。做排布设计时，可直接根据预留的安装边界，选取对应尺寸的设备轮廓做占位，快速完成多方案的排布对比，不用单独从零绘制每款设备的外轮廓，能大幅提升前期方案设计的效率。

关于外形尺寸与安装边界，线稿中每款设备的轮廓都对应了市面主流型号的实际尺寸范围，比如卧式主机类设备的宽度、高度、进深比例符合常规台式主机的尺寸区间，立式音箱的高宽比匹配主流桌面音箱的实际规格，显示屏幕的长宽比覆盖了4:3、16:9等常见比例。在做布局设计时，除了设备本身的占位尺寸，还可基于轮廓预留出设备间的散热间隙、走线空间、操作预留空间，比如主机与墙面的间隙、音箱之间的声道间距、屏幕与观看位的距离预留，都能依托这套轮廓做快速的尺寸校验。

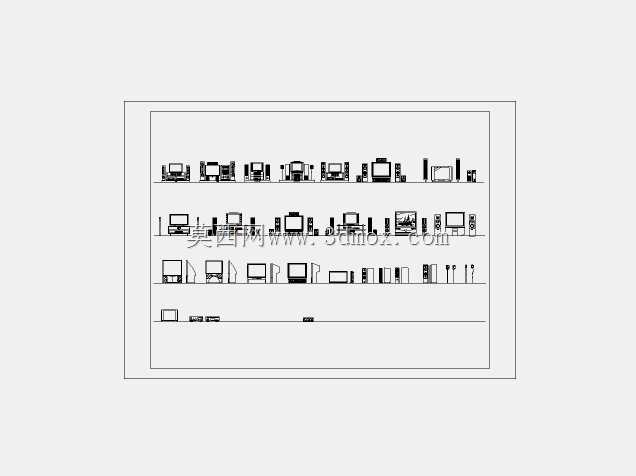

从功能特性来看，这套素材将不同功能的设备做了分排归类，最上方一排为带显示功能的一体化影音设备，第二排为主机与显示单元组合的分体式设备，第三排为轻薄型显示终端与小型音频配件，最下方为小型外置功能模块，选型时可根据实际功能需求快速定位对应类别的设备轮廓，不用在零散素材中逐一筛选。在做办公工位批量排布时，可直接调用统一规格的设备轮廓，快速完成整排工位的设备布局，确认每一个工位的桌面占用率，保证工位操作空间符合人体工程学要求；在做家庭影音柜设计时，可根据柜体的分层尺寸，选取对应高度的设备轮廓做排布，确认每一层的设备摆放数量、承重分布、散热空间预留，避免后期出现设备放不进柜体、层板承重不足、散热不畅导致设备故障的问题。
