异形多安装孔泵类腔体壳体结构

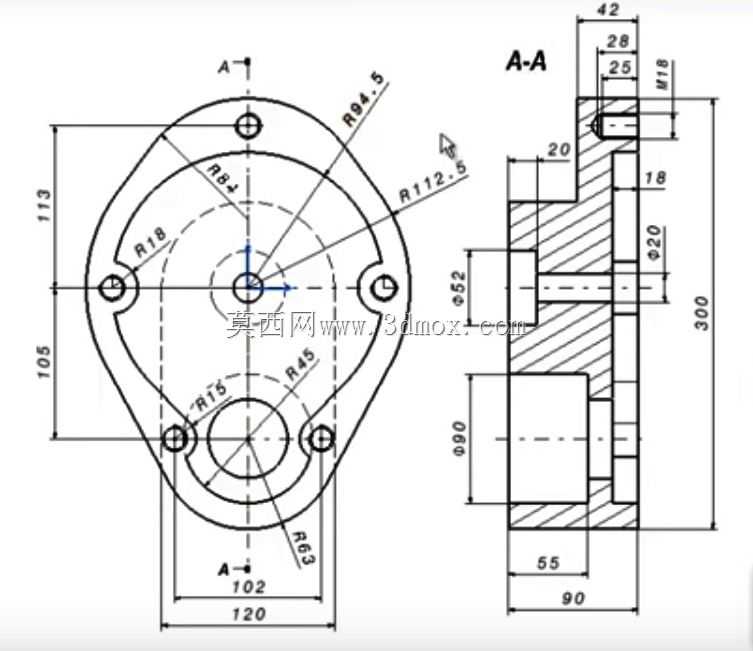

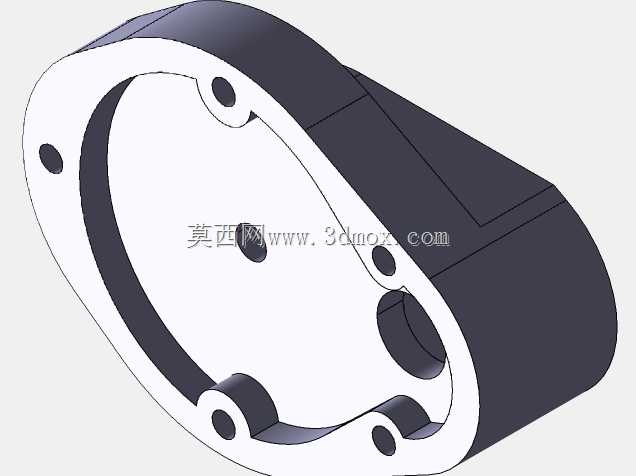

该异形腔体壳体属于流体输送设备的核心承压容纳构件，主要应用在小排量容积式泵的主机装配场景中，可适配低压工况下的润滑油输送、冷却介质循环等管路系统，作为泵芯组件的安装载体，承担容纳内部转子、齿轮等运动构件，隔绝介质外溢，同时提供与外部管路、安装基座连接定位的核心作用。从结构设计逻辑来看，壳体采用非对称异形轮廓，是为了在有限的安装空间内，避让周边配套的管路接头、紧固件排布空间，同时匹配内部运动构件的运动包络，避免运动干涉。壳体端面分布的多个不同孔径的通孔，分为两类功能：一类是沿端面周向均匀排布的小直径通孔，为壳体与端盖连接的紧固螺栓过孔，安装时可通过螺栓预紧力压紧端面密封垫，实现腔体的静密封，防止输送介质从结合面渗漏；另一类是尺寸偏大的异形通孔，分别为介质的进、出流道接口，以及内部组件的定位销孔，可保证内部转子组件与壳体的同轴度，降低运转过程中的偏磨风险。壳体的侧壁采用不等厚设计，在流道对应区域做了局部加厚处理，可承受介质输送过程中的脉冲压力，避免薄壁区域出现应力变形，而在非承压的安装避让区域做了减薄处理，在保证结构强度的前提下尽可能降低构件整体重量，减少材料消耗。从安装边界来看，壳体的安装基准面为带孔的大端面，该端面的平面度有较高加工要求，可保证与端盖结合后的密封性能，所有安装孔的位置度公差需控制在合理范围内，避免装配时出现螺栓无法穿入、定位销错位的问题。壳体的外轮廓无尖锐棱角，所有转角处均做了圆角过渡，一方面可降低铸造、机加工过程中的应力集中，减少构件开裂风险，另一方面也可避免装配过程中锐边划伤操作人员或密封元件。在实际选型适配时，该壳体可匹配对应规格的外啮合齿轮泵芯组件，安装时需先将内部转子组件装入腔体，确认转子转动无卡滞后，在端面放置对应厚度的密封垫片，再通过端盖压紧，拧紧紧固螺栓时需按对角线顺序分步拧紧，避免端盖受力不均导致密封失效或转子卡滞。
