直齿圆柱齿轮传动组件工程设计方案

项目分类:3D模型 发布时间:2021-08-29 ID:253390
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案
  • 直齿圆柱齿轮传动组件工程设计方案

这套齿轮传动组件的设计,最初是针对中小功率输送设备的动力传递需求展开,常见于轻工生产线、小型物料输送装置的减速传动环节,用来匹配电机输出端与执行辊轴的转速差,同时传递额定工况下的扭矩。从实际应用场景来看,这类开式齿轮传动结构多布置在设备侧方的传动仓内,日常运行环境存在少量粉尘,因此设计时特意在齿轮啮合侧预留了润滑脂填充空间,端盖位置也做了简易密封的配合槽,避免润滑介质流失同时阻挡外界杂质进入啮合面。

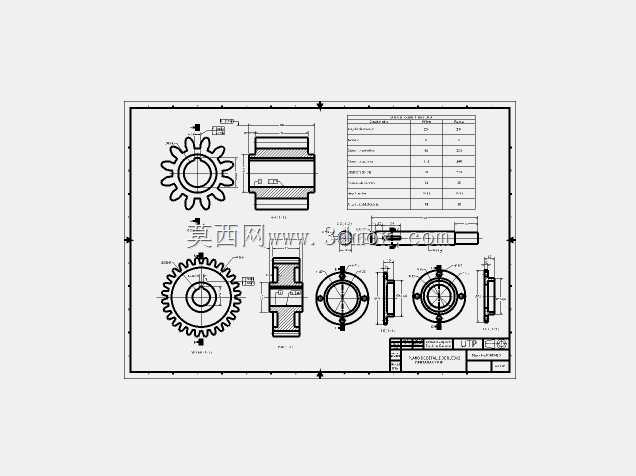

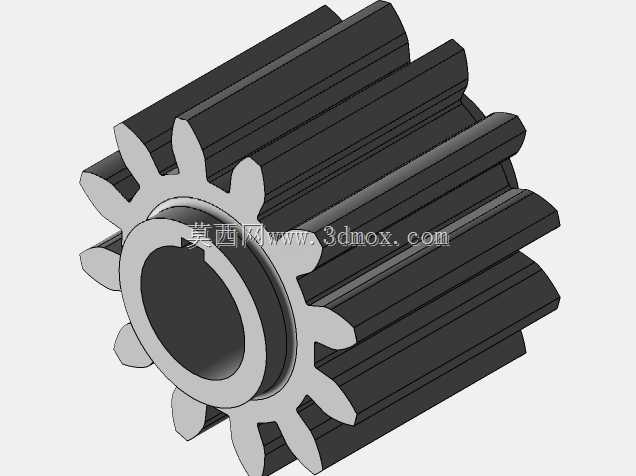

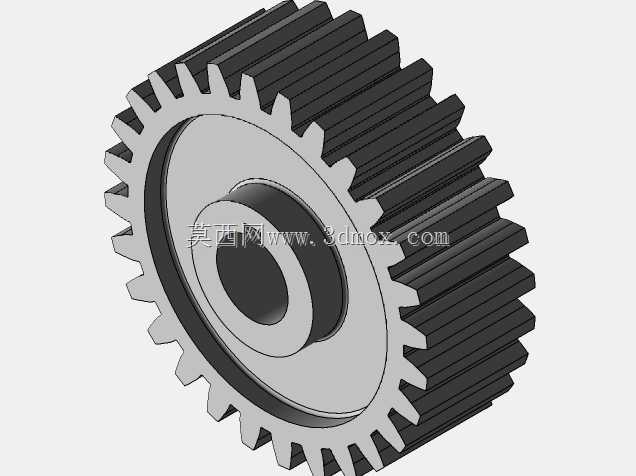

设计思路上没有采用复杂的变位齿轮结构,优先选用标准模数的直齿圆柱齿轮,降低后续备件替换的加工难度,两个啮合齿轮的齿数比经过扭矩核算,匹配常规4极电机的输出转速,能将输入转速降低到执行机构需要的工作转速区间。轴系部分采用阶梯轴设计,不同轴段的直径差用来定位齿轮、轴承以及端盖的安装位置,避免运行过程中出现轴向窜动,齿轮与轴的配合选用过渡配合,搭配平键传递扭矩,保证传动过程中无相对滑动。

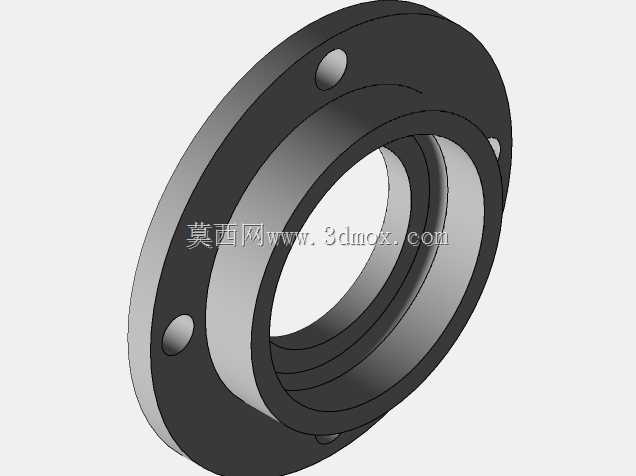

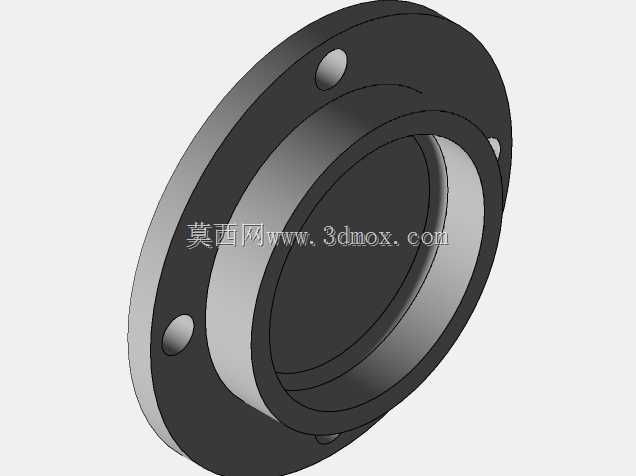

从安装边界来看,整套组件的安装基准是两端的法兰端盖,端盖上的安装孔位按照通用安装尺寸设计,能直接固定在设备的侧壁安装座上,不需要额外加工转接板。齿轮的齿顶圆、齿宽尺寸经过空间校核,安装后不会与传动仓内壁发生干涉,轴端伸出端的长度刚好匹配联轴器的安装尺寸,现场装配时不需要额外切割轴段。端盖与箱体配合的止口尺寸做了公差约束,装配后能保证两端轴承的同轴度,避免齿轮啮合时出现偏载,延长齿轮和轴承的使用寿命。

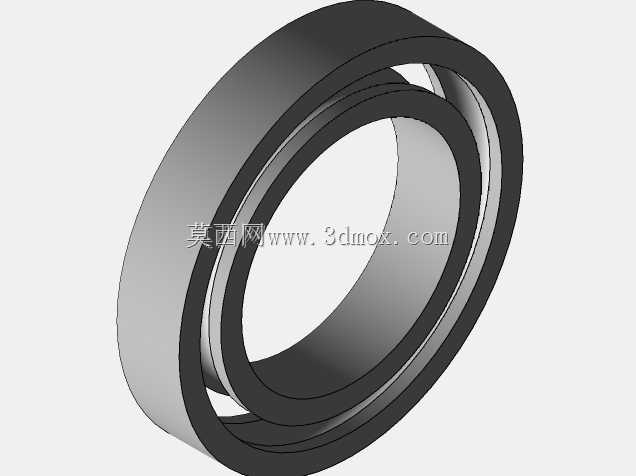

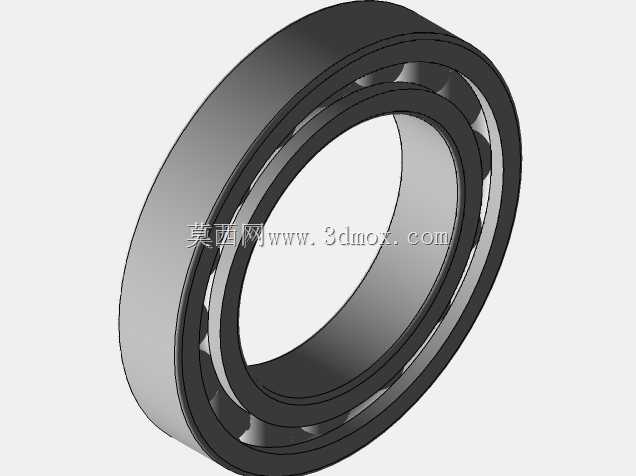

实际选型参考时,需要注意这套组件的额定传递扭矩范围,不能超负载使用,齿轮的齿面硬度按照常规调质处理设计,适合连续平稳运行的工况,如果存在冲击载荷则需要额外提升齿面热处理要求。轴上的轴承位公差按照基孔制配合选取,装配时采用热装工艺能避免损伤轴承内圈,端盖处的密封毡圈需要定期检查更换,防止长期运行后密封失效导致润滑脂泄漏,影响齿轮啮合的润滑效果。整套结构没有冗余设计,所有零件都具备明确的功能定位,加工难度低,装配流程简单,适合批量应用在通用输送类设备的传动环节。
