带花键轴段螺旋锥齿轮结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:252533
  • 带花键轴段螺旋锥齿轮结构设计

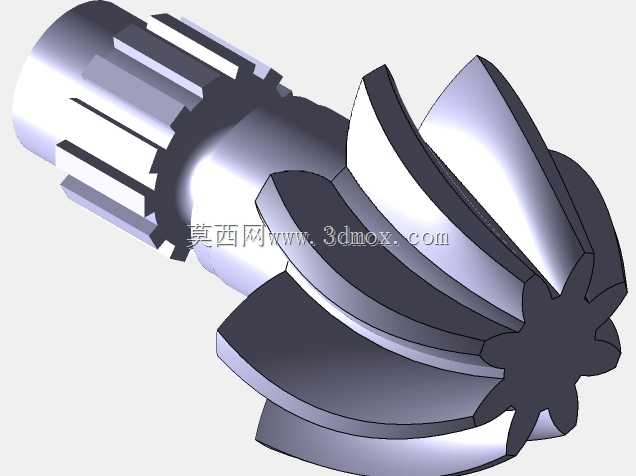

这款带集成花键轴段的螺旋锥齿轮,主要用于相交轴间的动力换向传输场景,常见于机床主轴进给箱、汽车驱动桥差速输入端、农机传动分动箱这类需要改变动力传递方向、同时传递较大扭矩的工况位置。从结构设计逻辑来看,齿轮端采用螺旋齿形布局,相比直齿锥齿轮,啮合过程中轮齿是逐步进入接触再逐步脱离,重合度更高,传动过程的冲击、噪声明显更低,能承受的瞬时过载扭矩也更大,适合中高速、重载的连续运转工况。集成式的花键轴段设计,省去了额外的联轴器连接环节,轴齿一体的结构既减少了装配累计误差,也提升了整体传动刚性,花键齿采用矩形花键结构,对中性好,能传递较大扭矩,同时方便装配时的轴向定位调整。设计过程中需要重点关注几个核心边界:首先是锥齿轮的分锥角需要匹配配对齿轮的安装轴交角,常规工况下多为90度正交布局,齿面接触区需要调整到齿面中部偏小端位置,避免满载时接触区偏移到齿端造成崩齿;其次是轴段的各台阶尺寸需要匹配安装腔内的轴承内孔、密封件尺寸,轴肩高度要满足轴承内圈的定位压紧要求,同时预留密封件的安装空间,避免运转时出现干涉;花键段的长度需要匹配配合件的啮合长度,同时预留轴向窜动的间隙,防止热胀冷缩造成卡滞。齿部参数设计上,螺旋角的选取需要平衡轴向力与传动平稳性,过大的螺旋角会带来过大的轴向载荷,提升轴承的选型负载要求,过小则无法发挥螺旋齿啮合平稳的优势,常规设计中多选取35度左右的螺旋角,兼顾两方面需求。齿宽的选取也需要控制在合理范围,过宽的齿宽会造成加工难度提升,同时容易出现载荷沿齿宽分布不均的问题,一般取外锥距的三分之一左右作为齿宽设计参考。安装定位方面,轴段上设计有对应的定位轴肩,装配时可以通过轴肩实现轴承的轴向定位,齿轮端的背锥面也可作为加工、装配时的定位基准,保证齿部的跳动精度满足传动要求。这类一体轴齿结构在加工时需要一次装夹完成轴段外圆、花键、齿坯的粗精加工,减少二次装夹带来的形位公差,后续齿部精加工时也需要以轴颈作为定位基准,保证齿圈径向跳动、端面跳动满足精度等级要求,避免运转时出现周期性振动、异响。实际选型应用时,需要根据传递的额定扭矩、最高转速、轴交角参数匹配对应的配对齿轮,同时校核轴段的扭转强度、花键的挤压强度,确保长期满载运转下不会出现断轴、花键压溃、齿面点蚀等失效问题。
