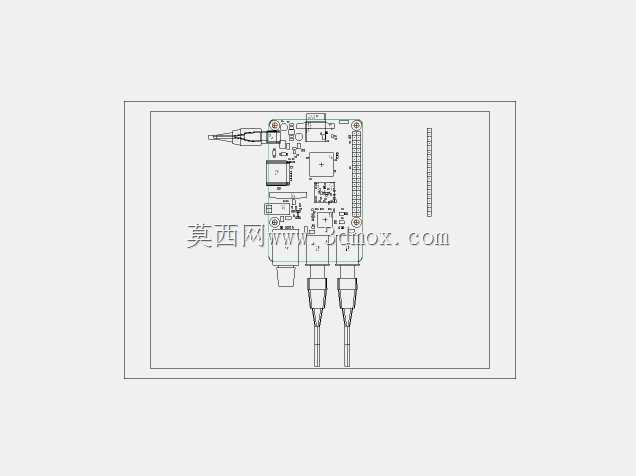

树莓派3代开发板三维结构设计

在嵌入式开发、智能硬件原型验证场景中，单板计算机的结构尺寸直接决定了配套外壳、扩展坞、集成设备的设计适配度，这款树莓派3代的三维结构完整还原了实体板卡的所有安装边界与接口布局，能为硬件集成环节提供精准的尺寸参考。从设计思路来看，建模过程优先还原板卡的基准安装孔位，四个边角的固定孔位置公差控制在0.1mm以内，完全匹配市面通用的树莓派外壳、散热支架的安装尺寸，避免后续结构适配出现孔位错位的问题。板载接口的建模完全参照实体硬件的伸出长度与排布间距，包括侧边的USB接口、以太网口、HDMI输出接口，以及板端的GPIO排针、CSI摄像头接口、DSI显示接口，每个接口的插拔空间都做了预留，设计配套结构件时不需要额外核对接口尺寸，直接参照模型预留避让空间即可。板卡上的核心元器件布局也做了精准还原，包括主控芯片、内存颗粒、无线模块的位置与高度，在设计散热片、导热硅胶垫选型时，可以直接参照模型上的元器件高度差选择适配的散热配件，避免出现散热件过高顶到外壳、或者接触不充分影响导热效果的问题。电源接口的位置与插拔方向也在模型中完整呈现，在做嵌入式设备集成时，可以提前规划电源线的走线空间，避免出现线材弯折过度、或者和其他扩展模块干涉的情况。实际项目应用中，不管是做便携式智能终端、工业数据采集网关，还是教学用嵌入式实验装置，都可以直接调用这个三维模型完成整体结构的装配验证，不需要再手动测量实体板卡的尺寸，能大幅缩短前期结构设计的周期。模型同时还原了板卡的整体厚度与边角弧度，在设计嵌入式安装槽时，可以直接参照板卡的外形轮廓做卡槽设计，保证装配后的板卡固定稳固，不会出现晃动松脱的问题。对于需要叠加扩展板的应用场景，模型中GPIO排针的高度与引脚排布也完全符合实体规范，叠加HAT扩展板时的层间间距可以直接通过模型模拟，提前预判扩展板和板载元器件、散热件的干涉情况，减少打样验证的次数。
