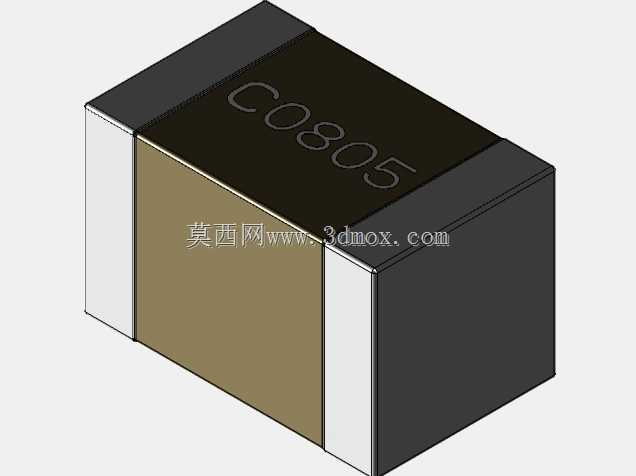

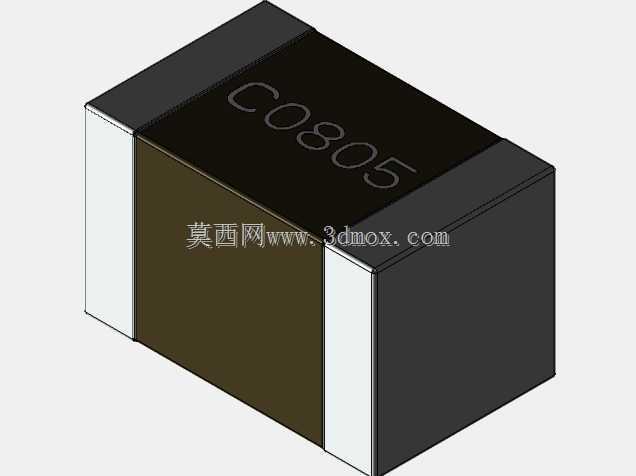

在消费电子、工业控制板卡、通讯设备的PCB布局设计环节,0805封装的贴片多层陶瓷电容器是出镜率极高的被动元件,这类元件承担着电源去耦、信号滤波、高频旁路、直流隔离等核心电路功能,是板级电路设计中不可替代的基础元器件。做板级结构设计时,很多新手工程师容易忽略这类小元件的安装边界,要么把焊盘间距设得不合理导致回流焊后出现立碑、偏移,要么把元件本体和周边接插件、结构件的安全间隙留得不足,导致组装时出现干涉,这个三维模型就是完全按照实物的实际尺寸还原,能直接导入PCB结构校验环节做装配仿真。从设计还原的细节来看,模型严格遵循0805封装的实际尺寸规范,本体长度2mm、宽度1.25mm、高度1.25mm,两端的端电极尺寸也完全匹配行业通用的焊盘设计要求,端电极的金属层厚度、本体陶瓷介质的棱角处理都和量产实物保持一致,没有做夸张的艺术化处理。在实际选型应用中,这个尺寸的MLCC容值覆盖范围从几pF到几十μF,额定电压从6.3V到100V不等,广泛用在电源入口的滤波电路、芯片引脚的去耦回路、信号通路的耦合环节,相比插件电容,它的贴装效率更高,高频特性更好,适合SMT流水线大批量生产。做三维建模的时候,特意区分了陶瓷本体和两端金属端电极的外观特征,本体表面的标识也做了还原,方便设计人员在整机BOM可视化校验的时候快速识别元件规格,避免和0603、1206等其他封装的电容混淆。在结构干涉检查场景下,这个模型可以直接导入装配体,验证元件和周边散热片、屏蔽罩、连接器的间隙是否满足生产组装要求,尤其是在高密度布线的板卡设计中,元件高度方向的余量往往很紧张,精准的高度尺寸能帮设计人员提前规避组装时的顶壳、压件问题。另外,在做SMT贴装程序的模拟仿真时,这个模型也能用来校验吸嘴取料位置、贴装坐标的合理性,减少实际生产中的抛料、贴偏问题。不同于很多简化的元件模型只做个方块示意,这个模型还原了端电极和陶瓷本体的衔接结构,能更真实地模拟回流焊过程中元件的受力状态,帮助工艺人员优化焊盘钢网开口设计,提升焊接良率。
- 上一篇:Arduino Nano开源开发板结构建模
- 下一篇:树莓派3代开发板三维结构设计
- 全部评论(0)
- 模板大小: 3.77 MB
- 售价:5金币
- 下载次数: 64
- 系统要求: STEP / IGES,PTC Creo Elements,Other,STEP / IGES
- 软件分类: 通用机械零部件
