莫仕2针7.92毫米间距接插件结构

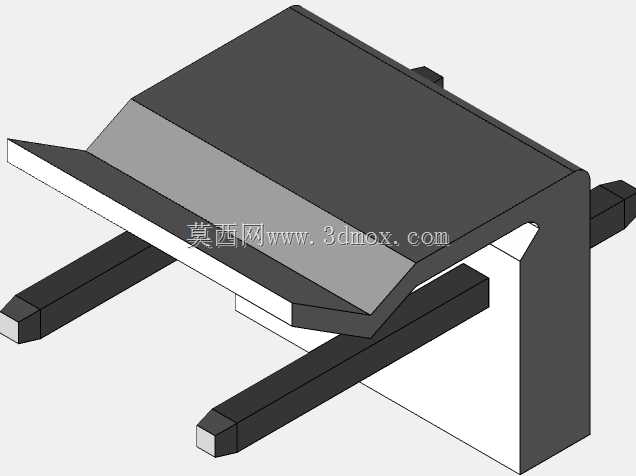

这款板端接插件主要应用在工业控制板卡、电源模块、伺服驱动装置的内部电气连接场景，承担板间电流与信号的传输作用，适配线径在0.5-1.5平方毫米范围内的压接端子，额定载流能力可满足常规低压配电与信号传输的工况需求。从结构设计来看，主体采用卡扣式安装结构，侧边的弹性卡爪可在插入PCB板安装孔后实现自锁，无需额外螺丝固定即可保证接插件在设备振动工况下不会出现松脱移位，插合面的防呆斜角设计可避免公母端对插时出现反插错位，降低装配环节的出错概率。插针采用对称式双排布局，针间距严格控制在7.92毫米，爬电距离与电气间隙满足低压电气设备的安全规范要求，插针根部做了加宽过渡处理，可减少波峰焊过程中焊锡沿插针爬升导致的相邻针脚短路问题。外壳采用耐高温工程塑料材质，可耐受波峰焊阶段的短时高温冲击，不会出现壳体变形、针位偏移的问题。安装边界方面，接插件本体的PCB占用尺寸紧凑，插针伸出PCB板背面的长度控制在2.3毫米，适配常规厚度1.6-2.0毫米的FR4板材，焊接后不会出现针脚过长触碰壳体内部其他结构的问题。在实际设备选型过程中，这类接插件常被用在小功率电源输出、传感器信号转接的位置，相比螺丝式接线端子，其插合式的连接方式可大幅提升产线装配效率，同时卡扣式的锁紧结构可保证设备在运输、运行过程中的连接可靠性，不会因为长期振动出现接线松脱导致的设备故障。建模过程中重点还原了插针的倒角结构、壳体的卡扣弹性臂尺寸、防呆凸台的位置公差，可直接用于PCB封装库的匹配校验，也可用于整机装配阶段的干涉检查，提前排查接插件与周边电容、散热片等元器件的空间冲突问题，避免打样后出现装配干涉的返工情况。
