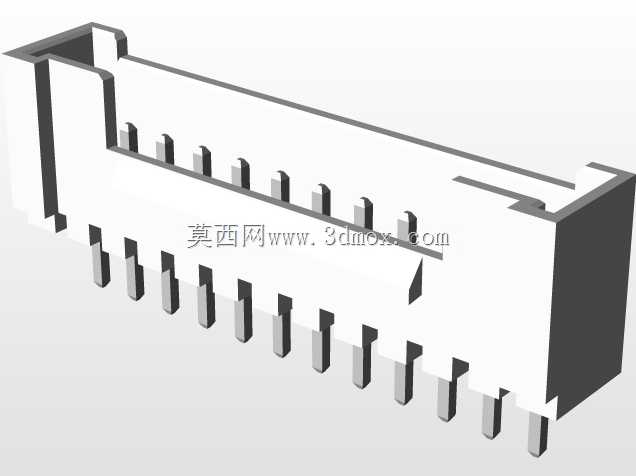

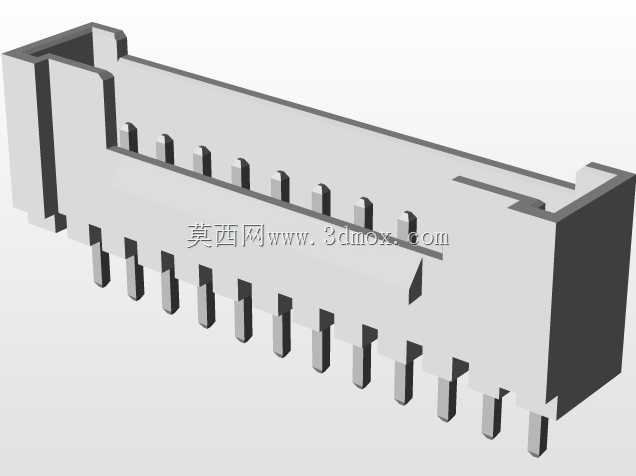

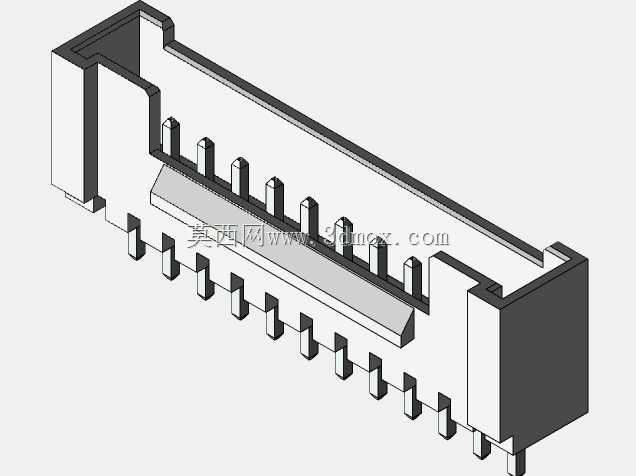

12针2mm节距THT公接插件结构设计

在工业控制板卡、消费电子内部互联、小型传感模块接线这类场景里，板对板、线对板的直插式接插件一直是用量极大的基础互联元件，这款THT公接插件的设计，完全围绕通孔回流焊或者波峰焊的板端安装场景做适配，没有多余的冗余结构。从实际安装边界来看，接插件整体长度25.98mm，宽度5.1mm，安装后高出板面7.7mm，这个尺寸刚好适配板上空间局促的紧凑型设备内部，不会和周边的贴片电容、低矮芯片产生结构干涉，插针采用2mm标准节距排布，12个引脚的定义可以覆盖常规的电源、信号传输需求，不管是小功率供电还是低速传感信号传输都能满足。设计上采用了带定位挡边的塑壳结构，公头插针和塑壳之间做了防脱倒扣，插针在塑壳内部不会因为反复插拔出现松脱移位，塑壳两侧的导向槽能在和母座对插的时候自动校正对位偏差，避免插针被顶弯，底部的焊脚长度刚好匹配1.6mm标准厚度PCB的通孔插装要求，过波峰焊的时候焊锡能顺着焊脚爬升到焊盘形成饱满焊点，不会出现虚焊、连锡的问题。不同于贴片式接插件，这款通孔插装的公头抗弯折能力更强，在有轻微振动的设备内部，比如小型工控模块、便携检测设备里，焊点不容易因为应力出现开裂，塑壳选用的是常规耐高温工程塑料材质，能承受焊接时的高温不会出现变形翘曲，插针表面做了镀锡处理，既保证焊接的浸润性，也能避免长期使用出现氧化导致接触电阻变大。实际选型的时候，这个尺寸的接插件可以直接替换同规格的其他品牌公座，安装孔位、对插深度完全匹配通用2mm节距母座，不需要额外修改PCB板的布线和开孔，对于结构设计人员来说，在做紧凑化设备的内部互联布局时，这款接插件的低矮外形不会占用过多的板上垂直空间，周边可以布置高度不超过7mm的贴片元件，空间利用率很高。插针的排布做了等距设计，信号引脚之间没有做特殊的屏蔽分隔，适合传输低速数字信号、直流供电这类对串扰要求不高的场景，如果是高频信号传输则需要选用带屏蔽结构的型号，这款的定位就是通用型低成本互联场景，结构简单可靠，量产一致性好，安装的时候不需要特殊的工装夹具，手工焊接或者自动化波峰焊都能适配。
