KTMRC8摩托尾部空气动力学整流罩设计

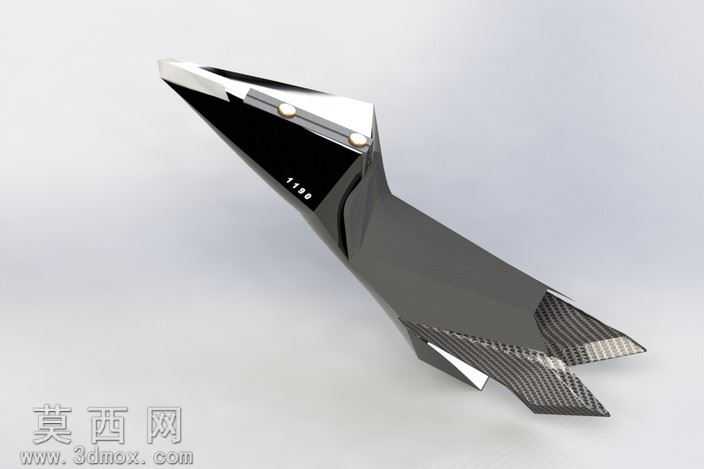

该作品为摩托车尾部整流罩的三维建模设计，建模阶段以空气动力学流线型逻辑为核心，先通过参考实车尾部的轮廓比例绘制基础草绘，确定整流罩从车尾衔接处到末端收尖的整体走势，再通过多截面曲面命令逐段构建外表面，保证曲面衔接处的G2连续，避免出现生硬的棱角破坏气流走向。建模过程中重点处理了整流罩与摩托尾部基座的安装契合结构，在罩体前端预留了与车架对接的安装点位，同时在罩体上部设计了两处对称的内嵌式固定位，既保证安装后的结构稳定性，又不会让固定件突出表面破坏整体的流线完整性。材质渲染阶段，主体区域采用哑光黑硬质工程塑料材质，还原量产整流罩的基础质感，尾部延伸的导流鳍片部分采用斜纹碳纤维材质，通过调整纹理的走向与反光参数，模拟碳纤维编织材料的细腻质感与轻量化视觉特征，边缘处做了亮面镀铬的切边处理，强化造型的锐利感与精致度。结构设计上，整体采用前宽后窄的楔形收束造型，两侧的导流鳍片向外微张，能够在车辆高速行驶时梳理尾部的乱流，降低车尾的涡流阻力，同时罩体的曲面弧度经过多次调整，既保证气流能够顺着表面平滑流向车尾，又预留了足够的内部空间容纳尾部的车灯与线路组件。设计思路围绕运动型摩托的性能需求与视觉风格展开，没有添加多余的装饰性结构，所有曲面造型都服务于空气导流的功能，尖锐的末端造型与棱角分明的折线设计，也契合KTMRC8车型的锐利运动风格，碳纤维材质的搭配也进一步突出了车型的高性能定位，整体造型在满足功能需求的同时，也具备极强的视觉冲击力。
