车载中频重低音扩音扬声器三维设计

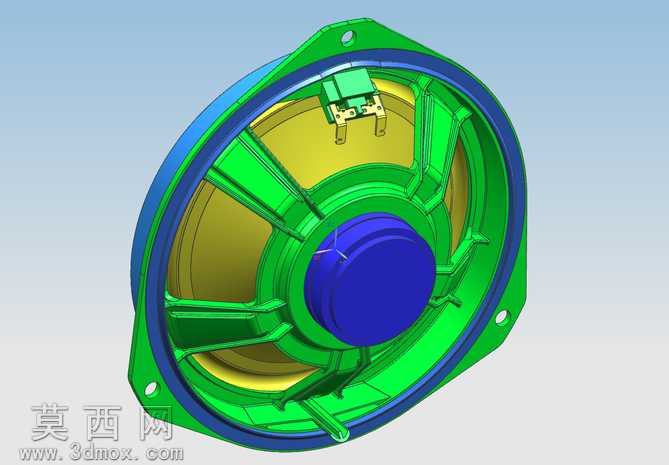

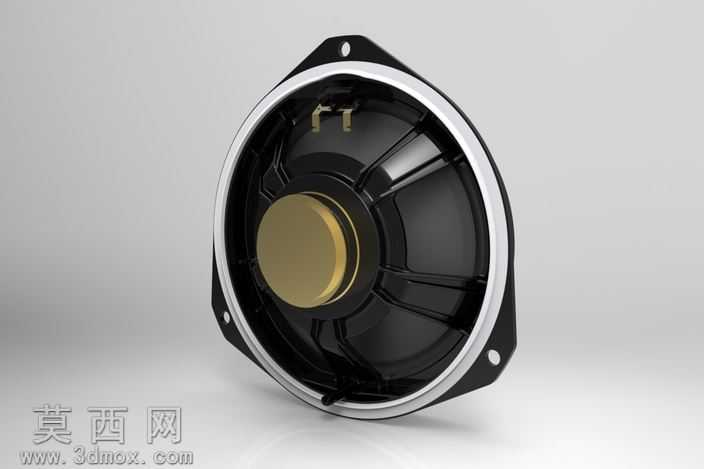

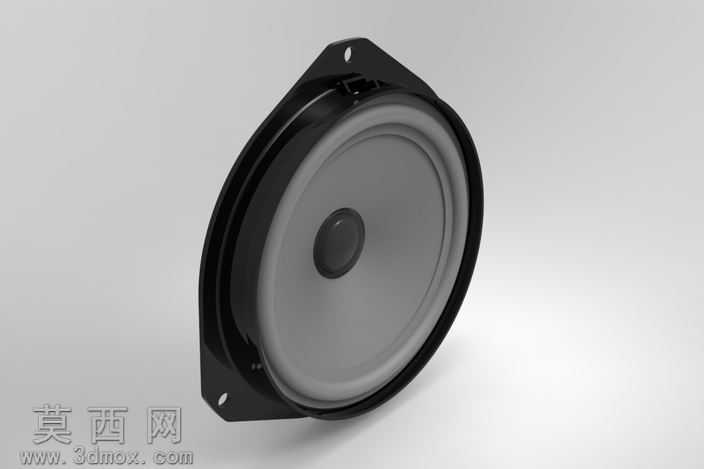

本款车载中频重低音扬声器的三维建模围绕车载电声器件的实际装配与声学性能需求展开，建模初期先梳理车载扬声器的核心结构组成，包含带安装固定耳的金属盆架、纸质复合振膜、定心支片、防尘帽、磁路组件、折环密封结构等核心部分，首先通过草绘绘制扬声器的正投影轮廓，精准定位椭圆形振膜的曲率参数、盆架三个安装固定耳的孔位间距与安装角度，确保模型可直接适配对应车型的安装位尺寸要求。建模过程中对盆架采用薄壁实体建模方式，还原金属冲压盆架的翻边、加强筋、安装孔位等细节，对振膜部分采用曲面建模构建符合声学扩散要求的锥面弧度，模拟纸盆复合材质的厚薄渐变结构，折环部分通过环形曲面扫掠构建橡胶材质的褶皱弹性结构，还原其支撑振膜往复运动的功能形态，磁路部分则拆分构建华司、磁铁、T铁等组件的装配关系，明确各部件的同轴度公差要求，避免后续装配出现干涉问题。材质渲染阶段针对不同部件匹配对应材质属性，金属盆架赋予磨砂黑喷塑金属材质，调整粗糙度参数还原哑光磨砂的质感，振膜部分赋予复合纸盆材质，添加细微的纤维纹理提升真实感，折环部分赋予黑色橡胶材质，调整高光与弹性质感表现，防尘帽采用硬质塑料材质，磁路组件的金属部件赋予镀锌金属质感。模型构建过程中严格遵循车载扬声器的实际生产尺寸比例，所有安装孔位、配合间隙均参考量产车载扬声器的设计规范，既还原了产品的外观形态，也完整呈现了内部的装配结构关系，可用于车载音响系统的装配校验、结构展示以及相关改装方案的效果预览，模型的结构拆分清晰，各部件均可独立编辑调整，方便后续根据不同车型的安装需求修改尺寸参数，适配不同的车载音响改装场景。
