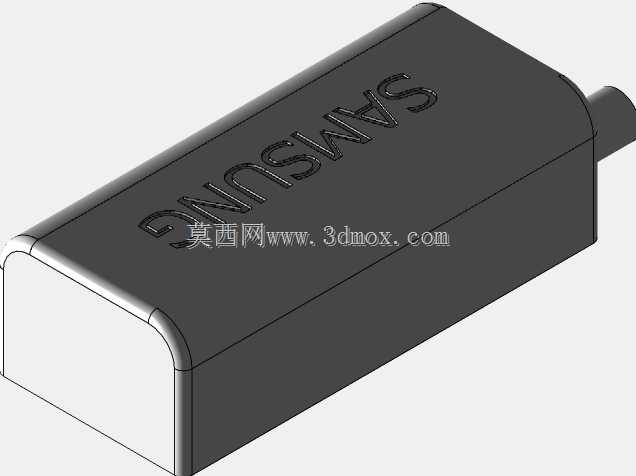

三星模拟视频以太网信号转换接头结构设计

这款信号转换接头主要面向安防监控、老旧工业视频设备组网改造场景，解决传统模拟视频输出设备无法直接接入以太网传输链路的痛点，在车间设备状态监控、老旧厂区安防系统升级、小型机房视频信号组网等场景中，无需更换前端模拟摄像或视频输出设备，仅通过该转接头即可完成模拟信号到以太网传输链路的适配，大幅降低老旧系统改造的硬件替换成本。从结构设计来看，整体采用一体化注塑外壳方案，外壳边缘做了R3圆角过渡处理，既避免安装使用过程中锐边划伤操作人员，也能减少外壳受外力磕碰时的应力集中，提升外壳抗冲击性能。外壳表面的品牌标识采用模内浮雕工艺，直接在注塑成型阶段完成标识加工，相比后期丝印或粘贴标识，不会出现长期使用后标识磨损脱落的问题，便于后期设备运维时的品牌识别与配件匹配。接头出线端做了锥形过渡的应力释放结构，能有效降低线缆与外壳衔接处的弯折疲劳损伤，在频繁插拔、布线拉扯的使用场景下，可大幅提升线缆连接部位的使用寿命，避免内部线芯断裂导致的信号传输故障。从安装边界来看，整体外形为规整长方体结构，主体截面尺寸适配标准弱电面板的安装空位，在弱电箱、机柜理线架内排布时，可与常规水晶头、BNC接头保持一致的安装间距，不会出现相邻接头干涉无法插入的问题。接头的插接端公差按照行业通用接插件标准设计，插拔阻尼控制在合理区间，既保证插接后连接稳固不会因轻微震动松脱，也不会出现插拔力过大导致操作困难或接口损坏的情况。内部结构设计上，预留了信号转换电路板的固定卡槽，电路板与外壳之间设置有定位筋，可避免设备受震动时电路板移位导致的元件虚接，外壳合模面采用错位卡扣结构加超声波焊接工艺，整体防护等级可满足常规室内弱电环境的使用需求，可阻挡日常灰尘进入壳体内部影响电路稳定性。在实际布线使用中，该转接头可直接适配标准超五类、六类以太网布线系统，无需额外布设专用模拟视频传输线缆，可复用现有局域网布线完成视频信号的长距离传输，相比传统同轴线缆传输方案，布线成本更低，传输距离更远，且信号抗干扰能力更强，适合工业现场复杂电磁环境下的视频信号传输使用。
