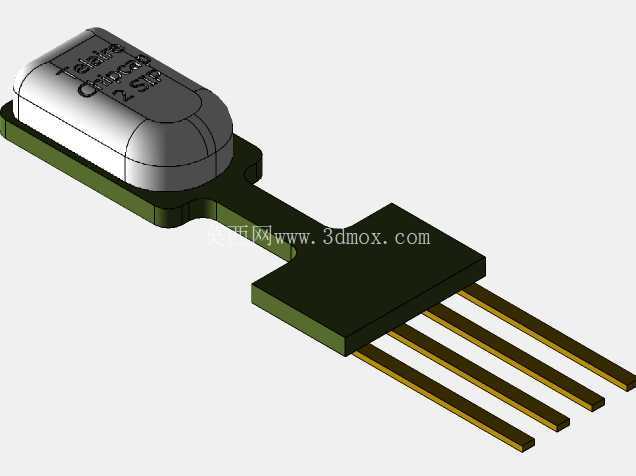

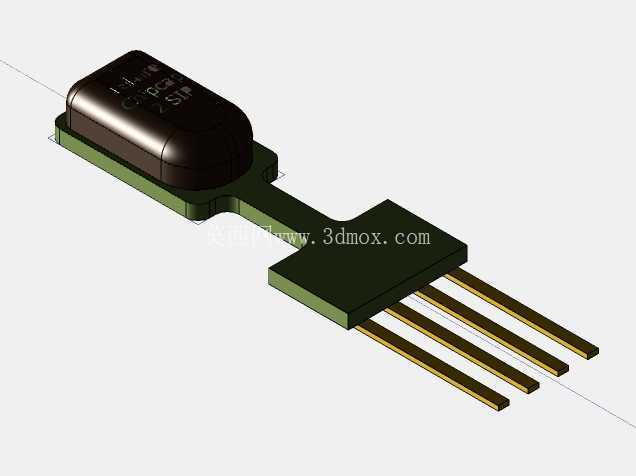

Telaire Chipcap 2 SIP温湿度传感元件结构

项目分类:传感器 发布时间:2024-12-02 ID:823128
  • Telaire Chipcap 2 SIP温湿度传感元件结构
  • Telaire Chipcap 2 SIP温湿度传感元件结构

  这款温湿度传感元件采用SIP直插封装结构,在工业现场的温湿度采集场景中适配性极强,不管是小型工控板的板载集成,还是便携检测设备的内置传感单元搭建,都能依托其紧凑的结构布局减少空间占用。从实际使用场景来看,这类元件常被嵌入环境监测终端、暖通空调控制模块、仓储温湿度巡检设备当中,核心作用是实时采集所处环境的相对湿度与温度参数,为后端控制回路提供精准的原始数据支撑,避免因温湿度偏差导致的设备运行异常、仓储物料变质等问题。

  从功能特性层面看,该传感元件将感湿、感温单元与信号处理电路集成在同一封装内部,不需要额外搭建外围信号调理电路,就能输出校准后的可用检测信号,大幅降低了硬件开发阶段的电路设计工作量。感测端的封装外壳做了透气防护设计,既可以让环境中的空气顺畅接触内部感测元件,保证检测响应速度,又能阻挡大颗粒粉尘、液态水直接冲击感测芯片,提升元件在复杂工业现场的运行可靠性。直插式的引脚设计兼顾了手工焊接与波峰焊的工艺要求,引脚的排布间距符合常规直插元件的通用规范,在PCB布局时不需要单独定制特殊的焊盘封装,能直接套用标准SIP封装的设计规则,减少PCB设计阶段的重复工作量。

  在设计思路上,这款元件采用了感测端与引脚端分体延伸的结构布局,感测头部通过一段窄连接臂与引脚安装基座相连,这种结构一方面可以让感测头部尽可能伸出PCB板面,避开板上其他发热元件的温度辐射干扰,提升温度检测的准确度,另一方面窄连接臂的结构也能减少PCB本身的热量通过结构件传导到感测头部,降低热传导带来的检测误差。感测头部的外壳采用圆弧过渡的曲面造型,没有尖锐的棱角结构,在自动化装配环节可以减少吸嘴拾取时的卡位风险,适配高速贴装或者手工插件的装配流程。引脚部分采用平直的长引脚设计,既可以根据实际安装需求裁剪引脚长度,适配不同厚度的安装板或者不同高度的装配空间,也能在焊接时提供足够的结构强度,避免轻微外力就导致引脚脱焊、元件移位。

  从安装边界的尺寸适配来看,感测头部的整体轮廓尺寸控制在极小的范围内,即使是内部空间极度紧凑的手持检测设备,也能找到合适的安装位置;引脚基座的平面尺寸与常规四引脚直插元件匹配,在PCB上预留的安装空间不需要额外放大,只要按照引脚间距预留对应焊盘,同时在感测头部对应的位置预留足够的避让空间,避免周边结构件遮挡感测面的透气路径即可。安装时需要注意感测面的朝向,尽可能让透气面正对空气流通的方向,不要紧贴设备外壳内壁或者其他发热元件,这样才能保证空气可以自由接触感测元件,让检测数据更贴近真实环境参数。另外在结构设计时,要避免在元件周边布置会产生挥发性气体的密封胶、泡棉等材料,防止这些材料释放的物质附着在感测元件表面,长期使用后导致检测精度漂移。

  对于三维建模从业者来说,搭建这款元件的模型时,需要重点把控几个关键尺寸的精度:首先是四个引脚的间距与引脚直径,这部分尺寸直接影响PCB封装的匹配度,如果尺寸偏差过大,会导致插件时引脚无法对准焊盘;其次是感测头部与引脚基座之间的连接臂长度与弯折角度,这部分结构决定了感测头部的伸出位置,直接关系到安装时的避让设计是否合理;最后是感测头部外壳的透气区域位置,建模时要准确还原透气面的位置,方便后续做结构装配检查时,确认周边结构不会遮挡透气路径。在实际的设备结构设计中,这类传感元件的模型常被用来做装配干涉检查,提前预判安装后是否会和周边的结构件、电路板上的其他元件产生位置冲突,减少打样后出现装配问题的概率。
