带铰链盖小型电气防护外壳结构设计

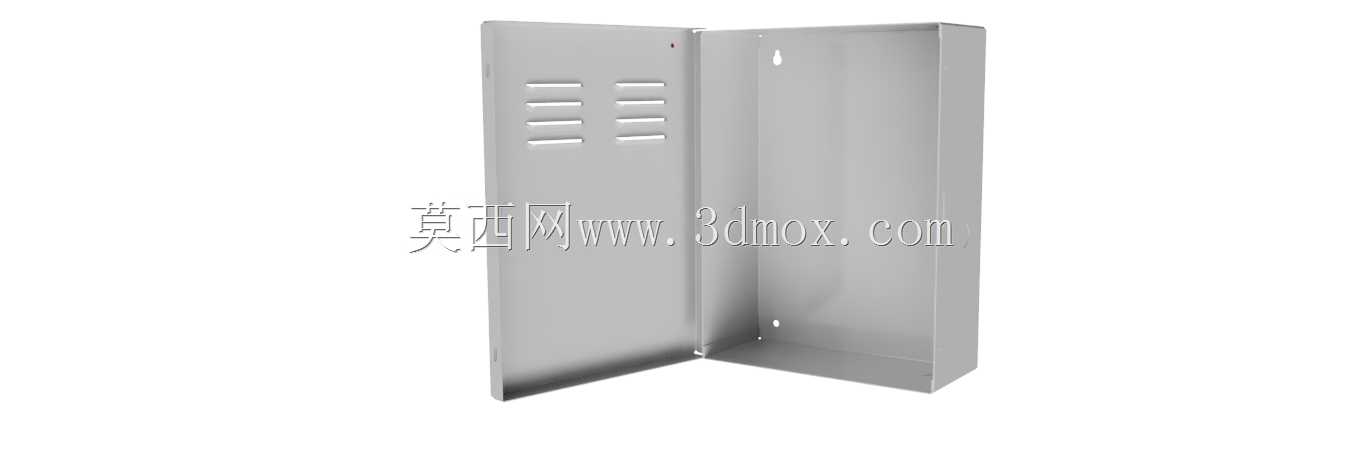

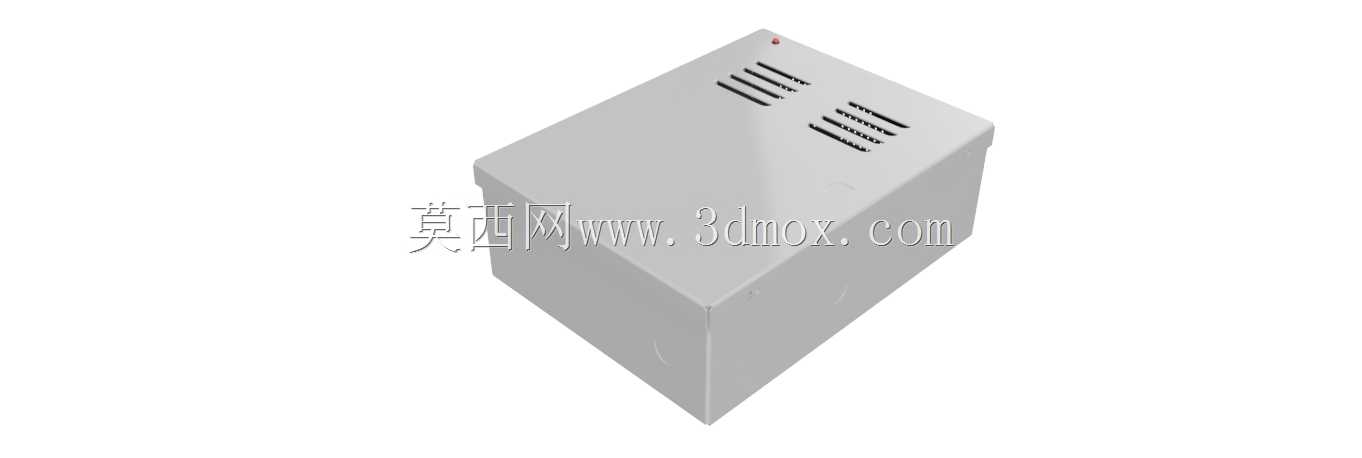

这款带铰链盖的电气外壳，在工业现场的小型电气控制回路、弱电信号采集模块、嵌入式传感单元的安装场景中十分常用，很多设备的局部电控分线、小型信号转换模块的防护都会用到这类壳体。从实际安装边界来看，该壳体外形尺寸为9英寸×12英寸×4英寸，属于紧凑型壁挂或嵌入式安装的壳体规格，安装时可根据现场布线需求选择背部挂孔固定或者侧面螺丝锁附，预留的安装位不会和内部元器件布局产生干涉，能适配多数标准尺寸的小型PCB板、接线端子排的排布。

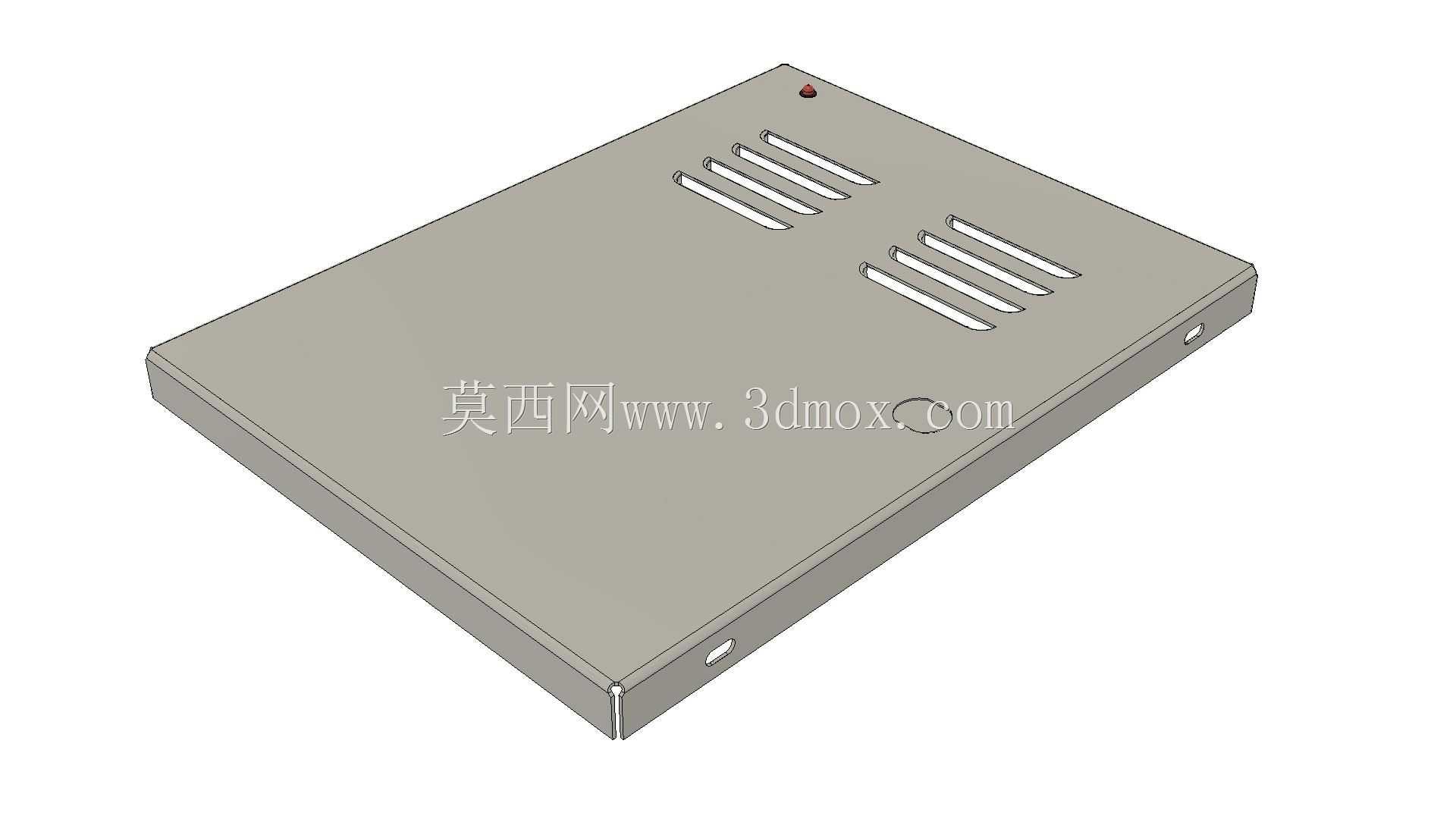

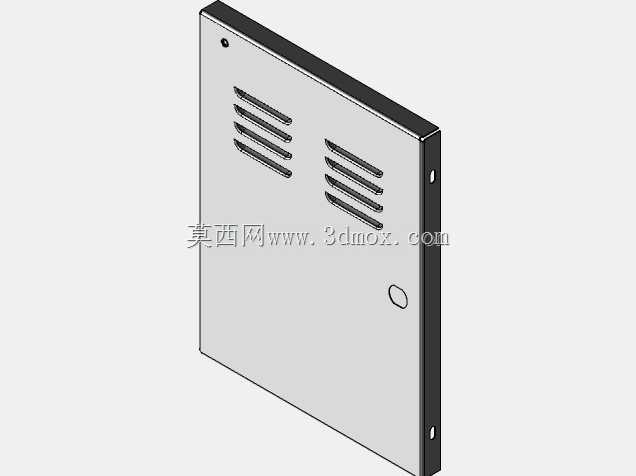

壳体顶部设计的多组通风格栅，是针对内部搭载小功率发热元件的场景做的散热考量，自然通风的结构无需额外加装散热风扇，就能满足常规弱电模块的温升控制要求，避免密闭壳体内热量累积导致元器件性能衰减。铰链盖的结构设计省去了额外的盖板固定螺丝，日常检修、内部接线调整时无需完全拆下盖板，翻开即可操作，能减少现场维护时小零件遗失的风险，盖体和壳体的配合处做了止口结构，能阻挡日常环境中的粉尘、溅水侵入壳体内部，满足常规工业车间的防护等级要求。

在设计思路上，这款壳体优先考虑了量产的注塑工艺可行性，所有转角处都做了均匀的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，壳体壁厚保持均匀一致，能有效减少注塑过程中的缩痕、翘曲变形问题。壳体内部预留了多组PCB安装柱的位置，不需要额外做结构改造就能直接固定不同尺寸的线路板，侧壁预留的敲落孔位，方便现场根据布线方向开设进线口，适配不同方向的线缆接入需求，不用额外开孔破坏壳体整体结构。

从实际使用场景出发，这类壳体既可以用在自动化设备的本地操作单元防护，也可以作为小型物联网采集终端的室外防护壳体，搭配对应的密封胶条还能提升防护等级，适配更复杂的户外工况。壳体的方正外形也方便多台并排安装在电控柜内部或者墙面导轨上，不会出现空间浪费的情况，4英寸的内部深度足够容纳接线端子、小型继电器、信号转换模块等常用电气元件，不会出现元器件顶到盖板的问题。顶部的格栅位置避开了内部元器件的核心安装区域，即使有少量凝露顺着格栅滴落，也不会直接落到带电元件上，降低了短路风险。
